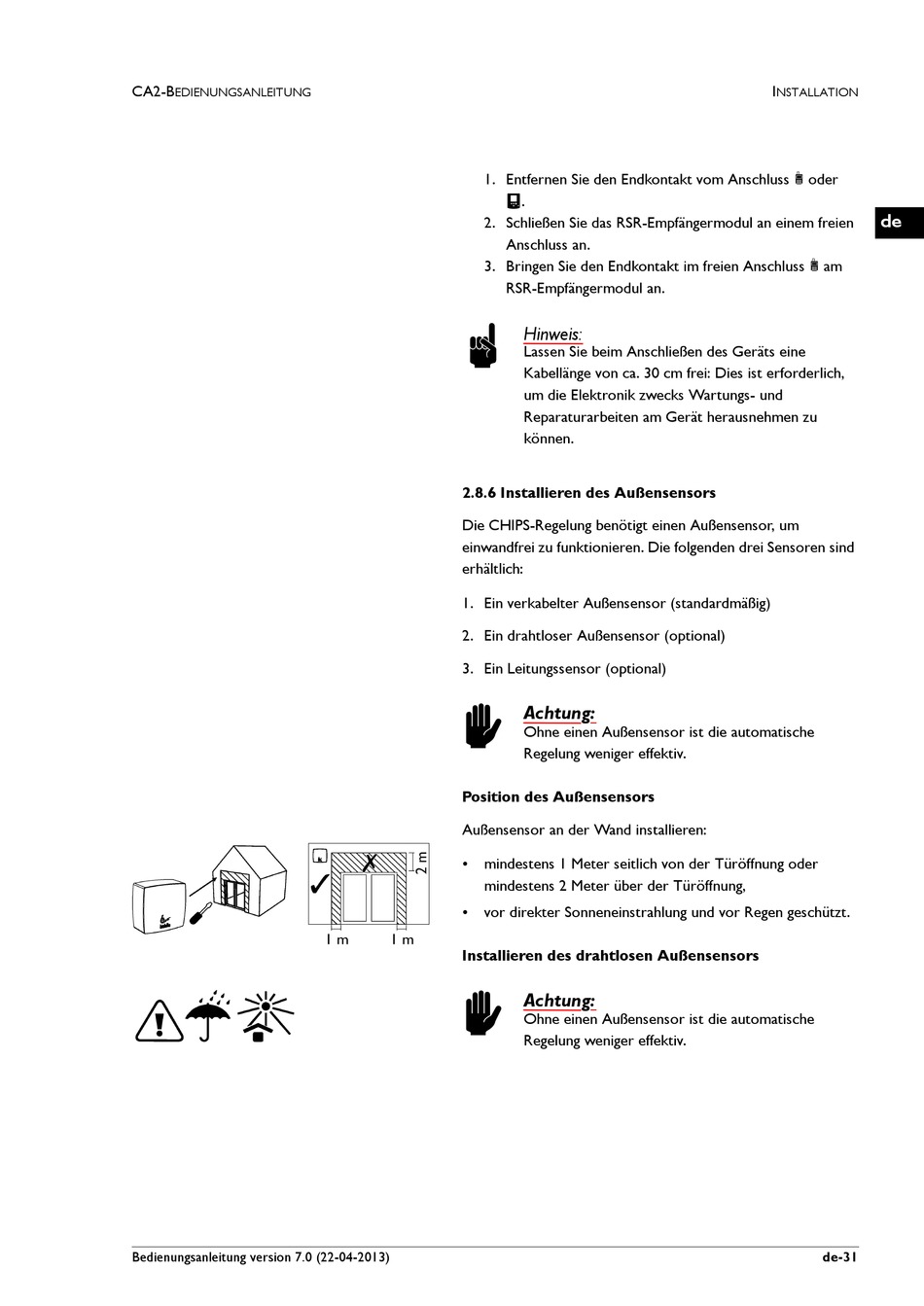

CA2-B
EDIENUNGSANLEITUNG
Bedienungsanleitung version 7.0 (22-04-2013)
1. Entfernen Sie den Endkontakt vom Anschluss
.
2. Schließen Sie das RSR-Empfängermodul an einem freien
Anschluss an.
3. Bringen Sie den Endkontakt im freien Anschluss
RSR-Empfängermodul an.
Hinweis:
n
Lassen Sie beim Anschließen des Geräts eine
Kabellänge von ca. 30 cm frei: Dies ist erforderlich,
um die Elektronik zwecks Wartungs- und
Reparaturarbeiten am Gerät herausnehmen zu
können.
2.8.6 Installieren des Außensensors
Die CHIPS-Regelung benötigt einen Außensensor, um
einwandfrei zu funktionieren. Die folgenden drei Sensoren sind
erhältlich:
1. Ein verkabelter Außensensor (standardmäßig)
2. Ein drahtloser Außensensor (optional)
3. Ein Leitungssensor (optional)
Achtung:
c
Ohne einen Außensensor ist die automatische
Regelung weniger effektiv.
Position des Außensensors
Außensensor an der Wand installieren:
•
mindestens 1 Meter seitlich von der Türöffnung oder
mindestens 2 Meter über der Türöffnung,
•
vor direkter Sonneneinstrahlung und vor Regen geschützt.
Installieren des drahtlosen Außensensors
Achtung:
c
Ohne einen Außensensor ist die automatische
Regelung weniger effektiv.
I
NSTALLATION
oder
de
am
de-31
