CA2-B
EDIENUNGSANLEITUNG
Bedienungsanleitung version 7.0 (22-04-2013)
Warnung:
w
Wenn Sie das Ansauggehäuse nicht an der
Decke befestigen, kann das Gerät kippen und
aus den Aufhängebügeln stürzen.

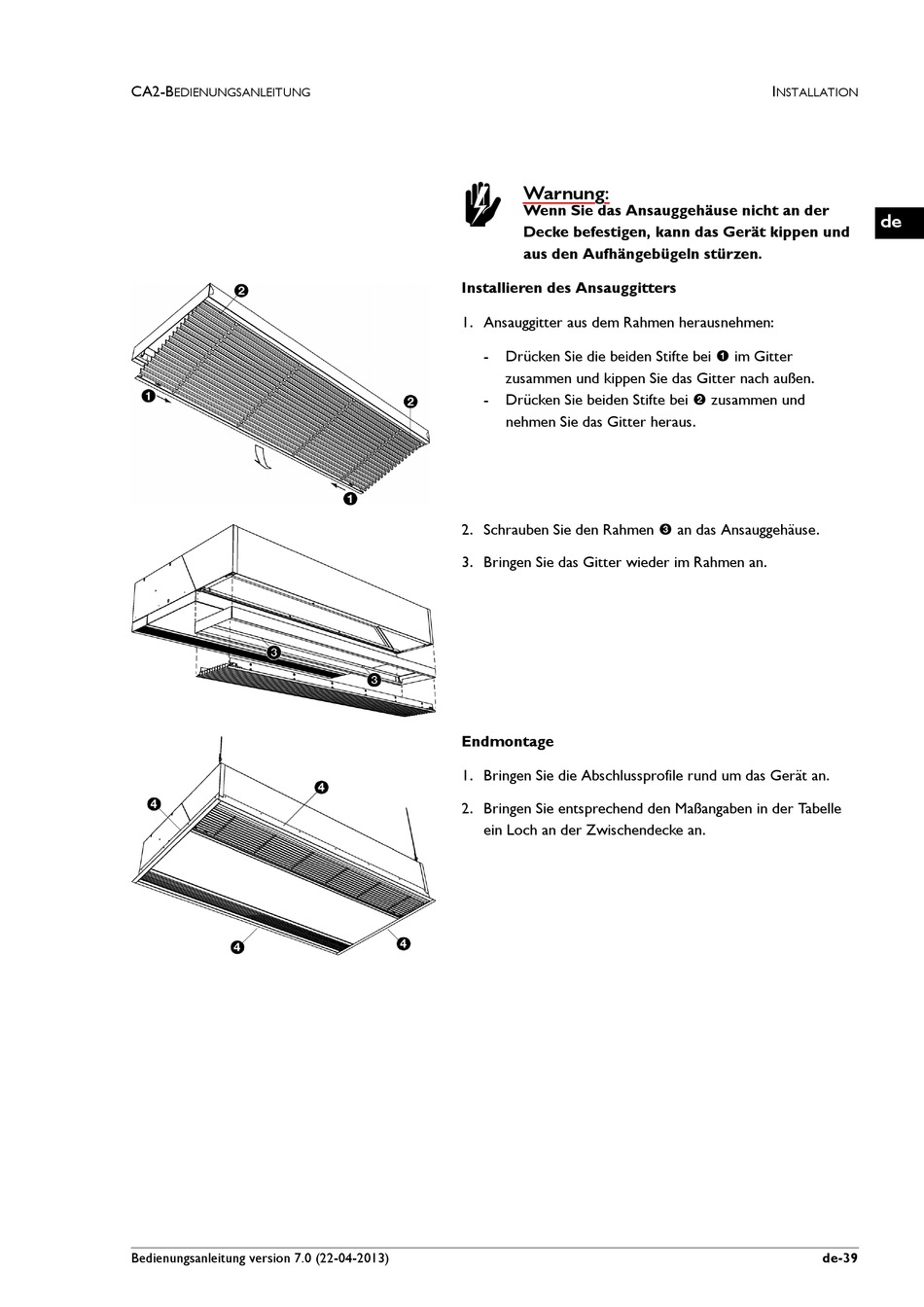

Installieren des Ansauggitters
1. Ansauggitter aus dem Rahmen herausnehmen:
-
Drücken Sie die beiden Stifte bei 1 im Gitter
zusammen und kippen Sie das Gitter nach außen.
-
Drücken Sie beiden Stifte bei 2 zusammen und
nehmen Sie das Gitter heraus.
2. Schrauben Sie den Rahmen 3 an das Ansauggehäuse.
3. Bringen Sie das Gitter wieder im Rahmen an.
Endmontage
1. Bringen Sie die Abschlussprofile rund um das Gerät an.
2. Bringen Sie entsprechend den Maßangaben in der Tabelle
ein Loch an der Zwischendecke an.
I
NSTALLATION
de
de-39
