I
NSTALLATION
de
de-32

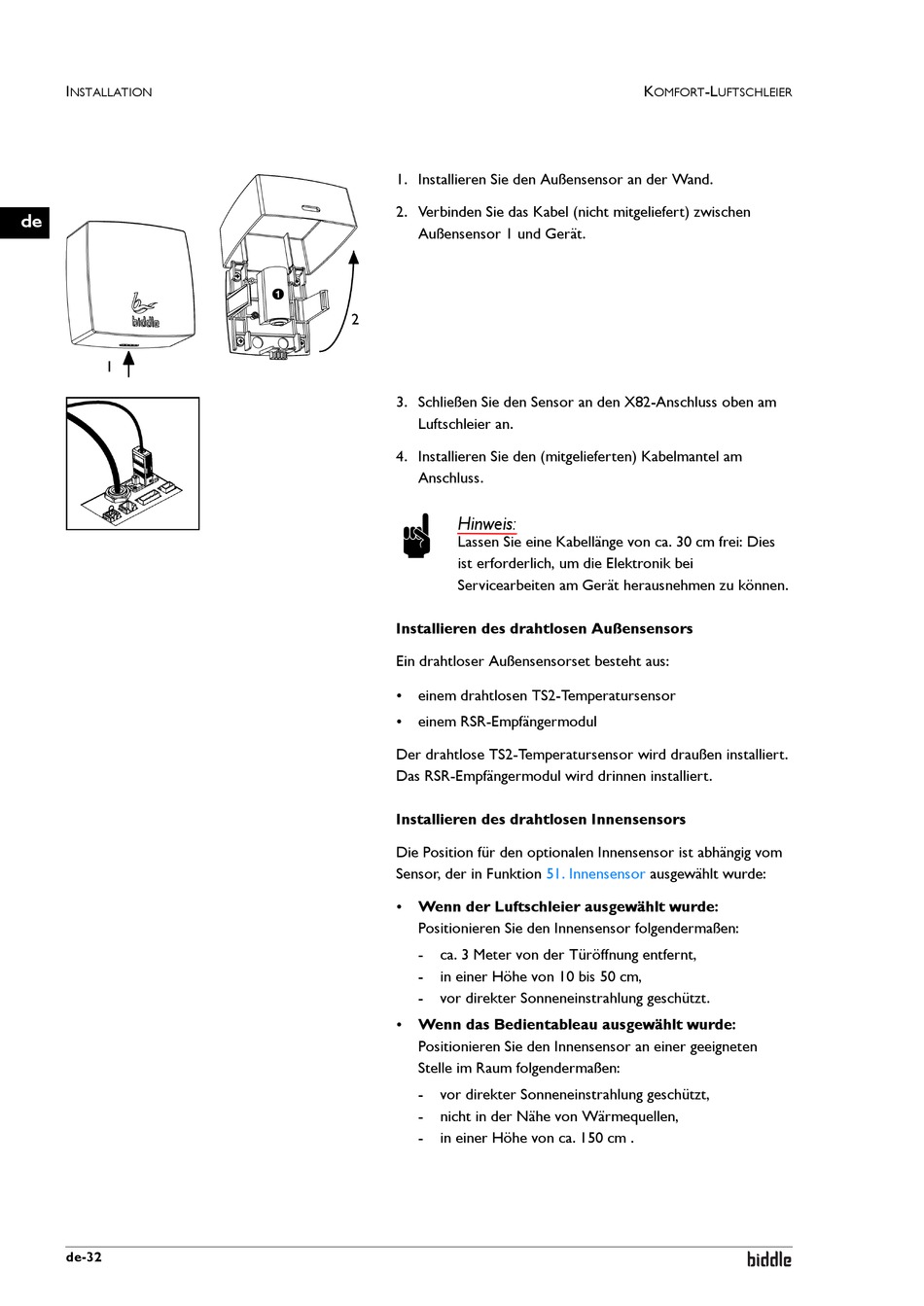

1. Installieren Sie den Außensensor an der Wand.
2. Verbinden Sie das Kabel (nicht mitgeliefert) zwischen
Außensensor 1 und Gerät.
3. Schließen Sie den Sensor an den X82-Anschluss oben am
Luftschleier an.
4. Installieren Sie den (mitgelieferten) Kabelmantel am
Anschluss.
Hinweis:
n
Lassen Sie eine Kabellänge von ca. 30 cm frei: Dies
ist erforderlich, um die Elektronik bei
Servicearbeiten am Gerät herausnehmen zu können.
Installieren des drahtlosen Außensensors
Ein drahtloser Außensensorset besteht aus:
•
einem drahtlosen TS2-Temperatursensor
•
einem RSR-Empfängermodul
Der drahtlose TS2-Temperatursensor wird draußen installiert.
Das RSR-Empfängermodul wird drinnen installiert.
Installieren des drahtlosen Innensensors
Die Position für den optionalen Innensensor ist abhängig vom
Sensor, der in Funktion
51. Innensensor
•
Wenn der Luftschleier ausgewählt wurde:
Positionieren Sie den Innensensor folgendermaßen:
-
ca. 3 Meter von der Türöffnung entfernt,
-
in einer Höhe von 10 bis 50 cm,
-
vor direkter Sonneneinstrahlung geschützt.
•
Wenn das Bedientableau ausgewählt wurde:
Positionieren Sie den Innensensor an einer geeigneten
Stelle im Raum folgendermaßen:
-
vor direkter Sonneneinstrahlung geschützt,
-
nicht in der Nähe von Wärmequellen,
-
in einer Höhe von ca. 150 cm .
K
-L
OMFORT
UFTSCHLEIER
ausgewählt wurde:
