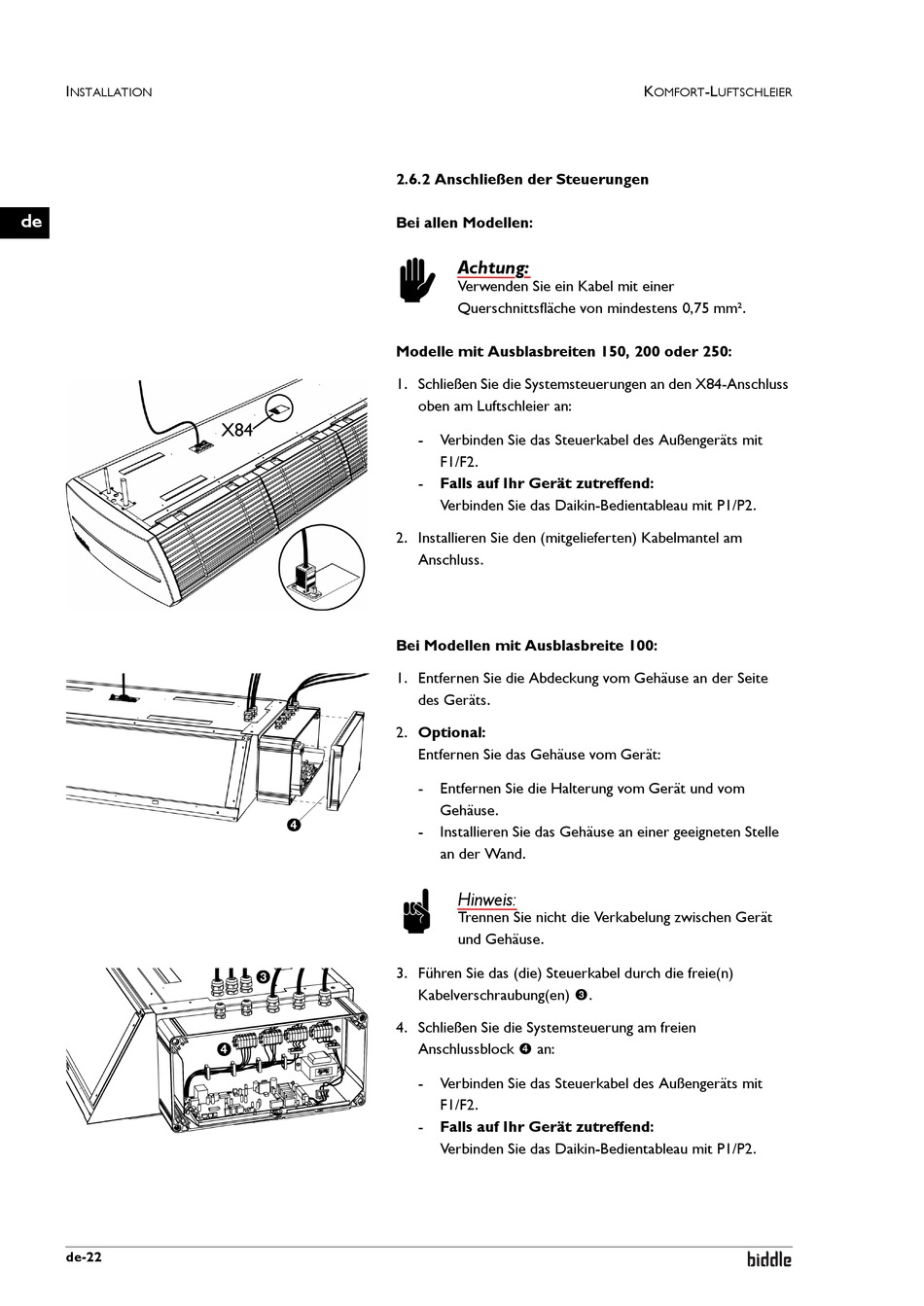

2.6.2 Anschließen der Steuerungen
Bei allen Modellen:
Achtung:
c
Verwenden Sie ein Kabel mit einer
Querschnittsfläche von mindestens 0,75 mm².
Modelle mit Ausblasbreiten 150, 200 oder 250:
1. Schließen Sie die Systemsteuerungen an den X84-Anschluss
oben am Luftschleier an:
- Verbinden Sie das Steuerkabel des Außengeräts mit
F1/F2.
- Falls auf Ihr Gerät zutreffend:
Verbinden Sie das Daikin-Bedientableau mit P1/P2.
2. Installieren Sie den (mitgelieferten) Kabelmantel am
Anschluss.
Bei Modellen mit Ausblasbreite 100:
1. Entfernen Sie die Abdeckung vom Gehäuse an der Seite
des Geräts.
2. Optional:
Entfernen Sie das Gehäuse vom Gerät:
- Entfernen Sie die Halterung vom Gerät und vom
Gehäuse.
- Installieren Sie das Gehäuse an einer geeigneten Stelle
an der Wand.
Hinweis:
n
Trennen Sie nicht die Verkabelung zwischen Gerät
und Gehäuse.
3. Führen Sie das (die) Steuerkabel durch die freie(n)
Kabelverschraubung(en) 3.
4. Schließen Sie die Systemsteuerung am freien
Anschlussblock 4 an:
- Verbinden Sie das Steuerkabel des Außengeräts mit
F1/F2.
- Falls auf Ihr Gerät zutreffend:
Verbinden Sie das Daikin-Bedientableau mit P1/P2.
