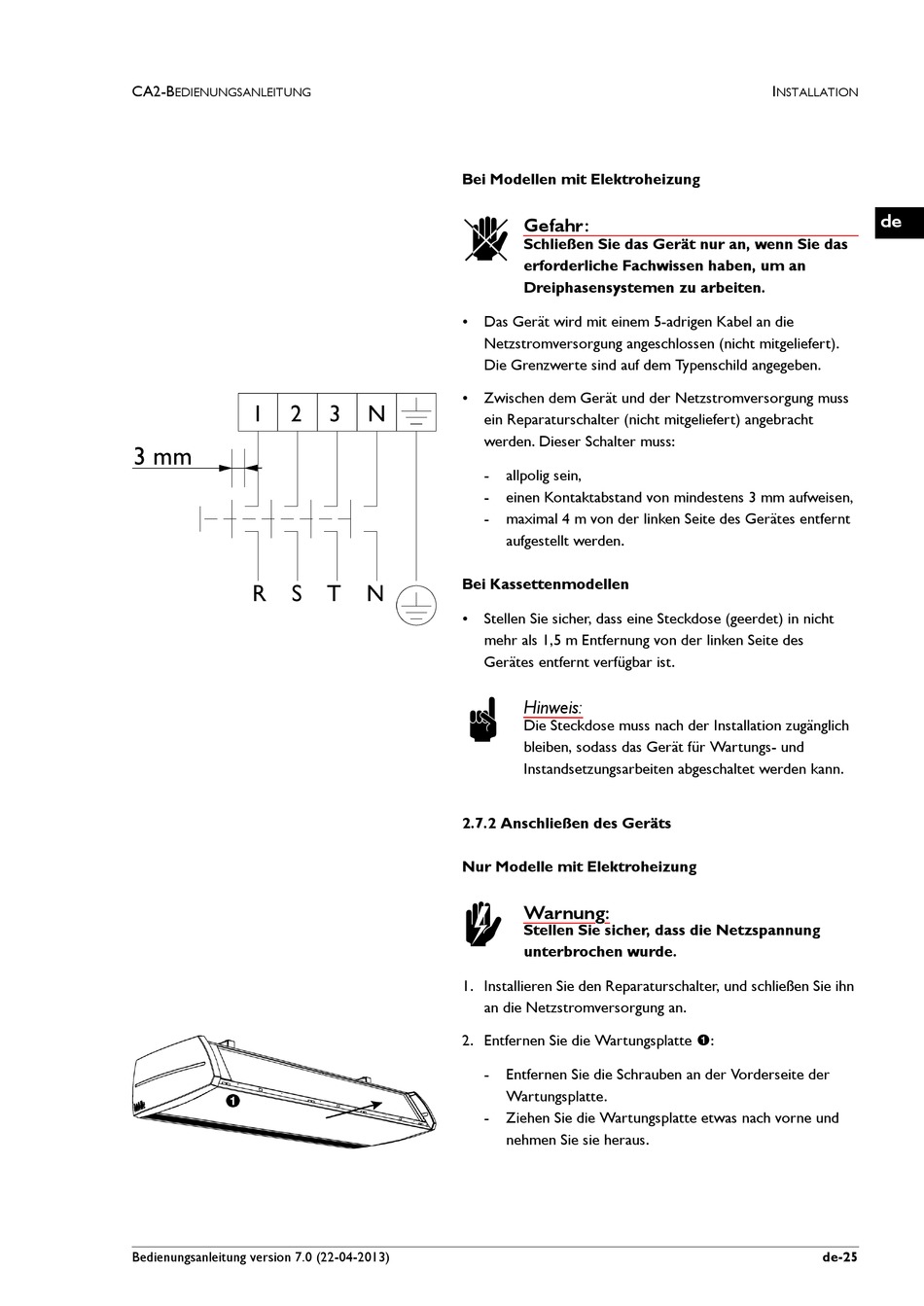

Bei Modellen Mit Elektroheizung; Bei Kassettenmodellen - Biddle CA2 Bedienungsanleitung

CA2-B
EDIENUNGSANLEITUNG
Bedienungsanleitung version 7.0 (22-04-2013)

Bei Modellen mit Elektroheizung

Gefahr:
d
Schließen Sie das Gerät nur an, wenn Sie das
erforderliche Fachwissen haben, um an
Dreiphasensystemen zu arbeiten.
• Das Gerät wird mit einem 5-adrigen Kabel an die
Netzstromversorgung angeschlossen (nicht mitgeliefert).
Die Grenzwerte sind auf dem Typenschild angegeben.
• Zwischen dem Gerät und der Netzstromversorgung muss
ein Reparaturschalter (nicht mitgeliefert) angebracht
werden. Dieser Schalter muss:
- allpolig sein,
- einen Kontaktabstand von mindestens 3 mm aufweisen,
- maximal 4 m von der linken Seite des Gerätes entfernt
aufgestellt werden.

Bei Kassettenmodellen

• Stellen Sie sicher, dass eine Steckdose (geerdet) in nicht
mehr als 1,5 m Entfernung von der linken Seite des
Gerätes entfernt verfügbar ist.
Hinweis:
n
Die Steckdose muss nach der Installation zugänglich
bleiben, sodass das Gerät für Wartungs- und
Instandsetzungsarbeiten abgeschaltet werden kann.
2.7.2 Anschließen des Geräts
Nur Modelle mit Elektroheizung
Warnung:
w
Stellen Sie sicher, dass die Netzspannung
unterbrochen wurde.
1. Installieren Sie den Reparaturschalter, und schließen Sie ihn
an die Netzstromversorgung an.
2. Entfernen Sie die Wartungsplatte 1:
- Entfernen Sie die Schrauben an der Vorderseite der
Wartungsplatte.
- Ziehen Sie die Wartungsplatte etwas nach vorne und
nehmen Sie sie heraus.
I
NSTALLATION
de
de-25
