I
NSTALLATION
de
de-34

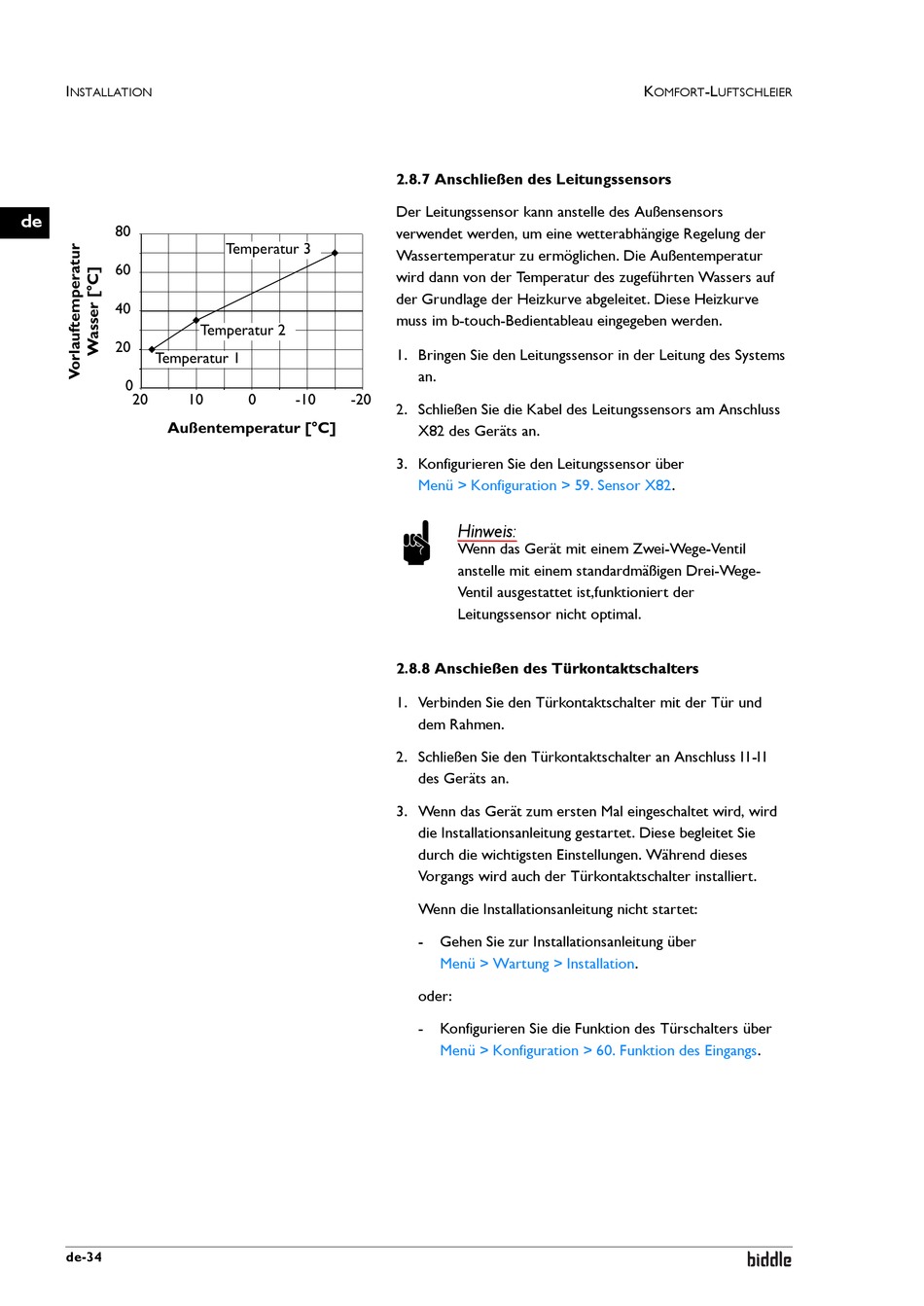

2.8.7 Anschließen des Leitungssensors
Der Leitungssensor kann anstelle des Außensensors
verwendet werden, um eine wetterabhängige Regelung der
Wassertemperatur zu ermöglichen. Die Außentemperatur
wird dann von der Temperatur des zugeführten Wassers auf
der Grundlage der Heizkurve abgeleitet. Diese Heizkurve
muss im b-touch-Bedientableau eingegeben werden.
1. Bringen Sie den Leitungssensor in der Leitung des Systems
an.
2. Schließen Sie die Kabel des Leitungssensors am Anschluss
X82 des Geräts an.
3. Konfigurieren Sie den Leitungssensor über
Menü > Konfiguration > 59. Sensor
Hinweis:
n
Wenn das Gerät mit einem Zwei-Wege-Ventil
anstelle mit einem standardmäßigen Drei-Wege-
Ventil ausgestattet ist,funktioniert der
Leitungssensor nicht optimal.
2.8.8 Anschießen des Türkontaktschalters
1. Verbinden Sie den Türkontaktschalter mit der Tür und
dem Rahmen.
2. Schließen Sie den Türkontaktschalter an Anschluss I1-I1
des Geräts an.
3. Wenn das Gerät zum ersten Mal eingeschaltet wird, wird
die Installationsanleitung gestartet. Diese begleitet Sie
durch die wichtigsten Einstellungen. Während dieses
Vorgangs wird auch der Türkontaktschalter installiert.
Wenn die Installationsanleitung nicht startet:
-
Gehen Sie zur Installationsanleitung über
Menü > Wartung >
Installation.
oder:
-
Konfigurieren Sie die Funktion des Türschalters über
Menü > Konfiguration > 60. Funktion des
K
-L
OMFORT
UFTSCHLEIER
X82.
Eingangs.
