CA2-B
EDIENUNGSANLEITUNG
Bedienungsanleitung version 7.0 (22-04-2013)

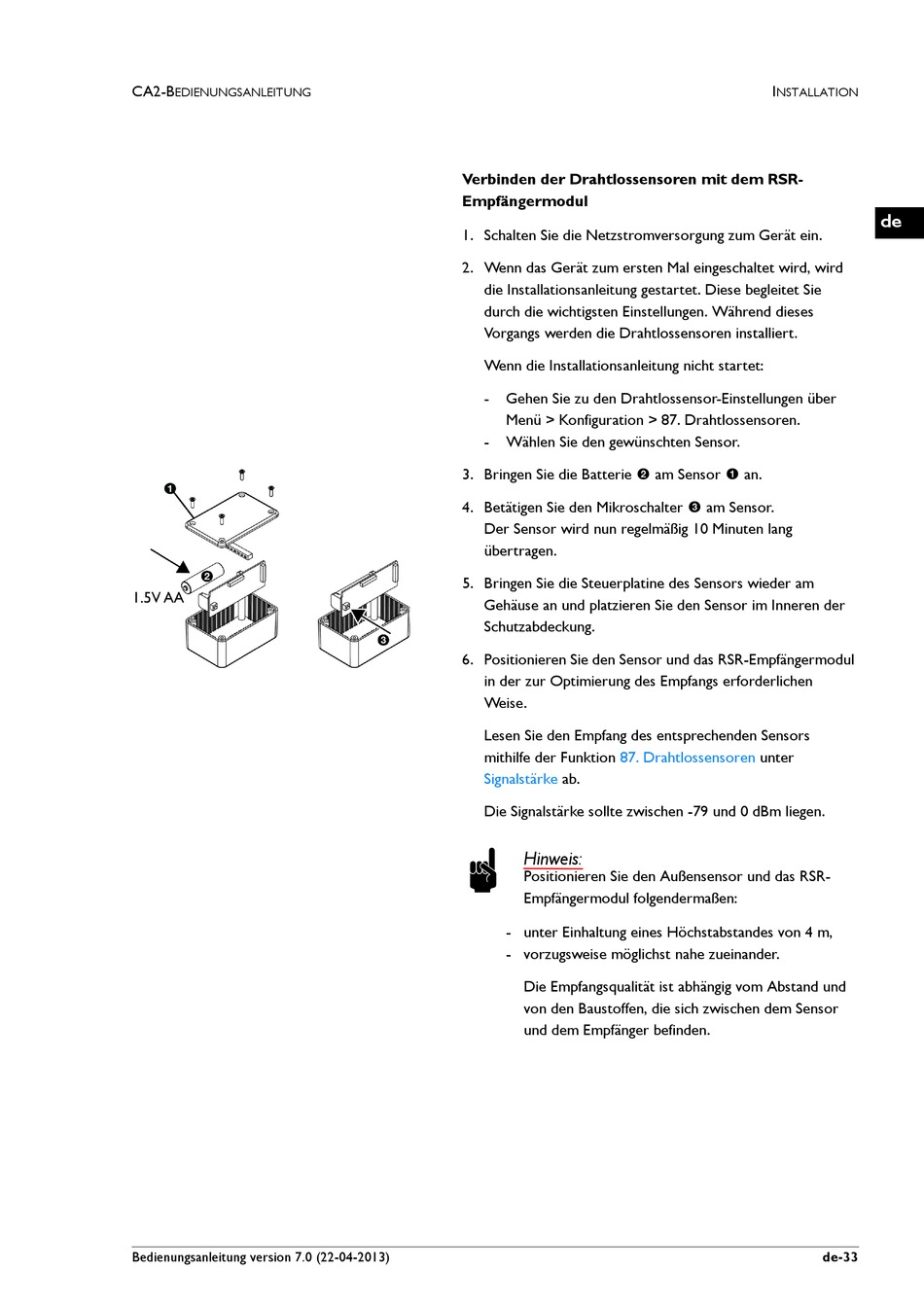

Verbinden der Drahtlossensoren mit dem RSR-
Empfängermodul
1. Schalten Sie die Netzstromversorgung zum Gerät ein.
2. Wenn das Gerät zum ersten Mal eingeschaltet wird, wird
die Installationsanleitung gestartet. Diese begleitet Sie
durch die wichtigsten Einstellungen. Während dieses
Vorgangs werden die Drahtlossensoren installiert.
Wenn die Installationsanleitung nicht startet:
-
Gehen Sie zu den Drahtlossensor-Einstellungen über
Menü > Konfiguration > 87. Drahtlossensoren.
-
Wählen Sie den gewünschten Sensor.
3. Bringen Sie die Batterie 2 am Sensor 1 an.
4. Betätigen Sie den Mikroschalter 3 am Sensor.
Der Sensor wird nun regelmäßig 10 Minuten lang
übertragen.
5. Bringen Sie die Steuerplatine des Sensors wieder am
Gehäuse an und platzieren Sie den Sensor im Inneren der
Schutzabdeckung.
6. Positionieren Sie den Sensor und das RSR-Empfängermodul
in der zur Optimierung des Empfangs erforderlichen
Weise.
Lesen Sie den Empfang des entsprechenden Sensors
mithilfe der Funktion
87. Drahtlossensoren
Signalstärke
ab.
Die Signalstärke sollte zwischen -79 und 0 dBm liegen.
Hinweis:
n
Positionieren Sie den Außensensor und das RSR-
Empfängermodul folgendermaßen:
- unter Einhaltung eines Höchstabstandes von 4 m,
- vorzugsweise möglichst nahe zueinander.
Die Empfangsqualität ist abhängig vom Abstand und
von den Baustoffen, die sich zwischen dem Sensor
und dem Empfänger befinden.
I
NSTALLATION
de
unter
de-33
