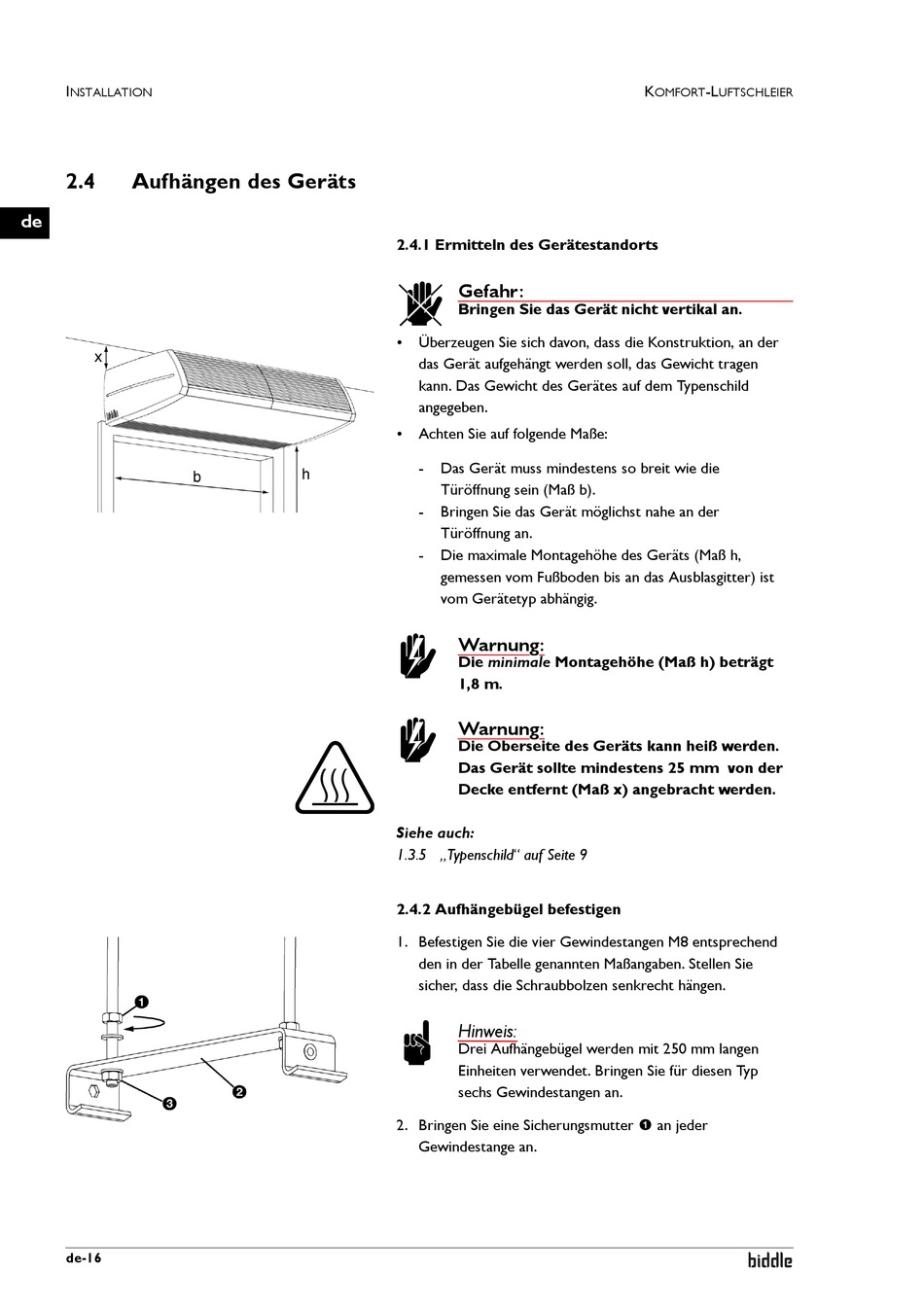

NSTALLATION
2.4
Aufhängen des Geräts
de
de-16
2.4.1 Ermitteln des Gerätestandorts
Gefahr:
d
Bringen Sie das Gerät nicht vertikal an.
•
Überzeugen Sie sich davon, dass die Konstruktion, an der
das Gerät aufgehängt werden soll, das Gewicht tragen
kann. Das Gewicht des Gerätes auf dem Typenschild
angegeben.
•
Achten Sie auf folgende Maße:
-
Das Gerät muss mindestens so breit wie die
Türöffnung sein (Maß b).
-
Bringen Sie das Gerät möglichst nahe an der
Türöffnung an.
-
Die maximale Montagehöhe des Geräts (Maß h,
gemessen vom Fußboden bis an das Ausblasgitter) ist
vom Gerätetyp abhängig.
Warnung:
w
Die minimale Montagehöhe (Maß h) beträgt
1,8 m.
Warnung:
w
Die Oberseite des Geräts kann heiß werden.
Das Gerät sollte mindestens 25 mm von der
Decke entfernt (Maß x) angebracht werden.
Siehe auch:
1.3.5 „Typenschild" auf Seite 9
2.4.2 Aufhängebügel befestigen
1. Befestigen Sie die vier Gewindestangen M8 entsprechend
den in der Tabelle genannten Maßangaben. Stellen Sie
sicher, dass die Schraubbolzen senkrecht hängen.
Hinweis:
n
Drei Aufhängebügel werden mit 250 mm langen
Einheiten verwendet. Bringen Sie für diesen Typ
sechs Gewindestangen an.
2. Bringen Sie eine Sicherungsmutter 1 an jeder
Gewindestange an.
K
-L
OMFORT
UFTSCHLEIER
