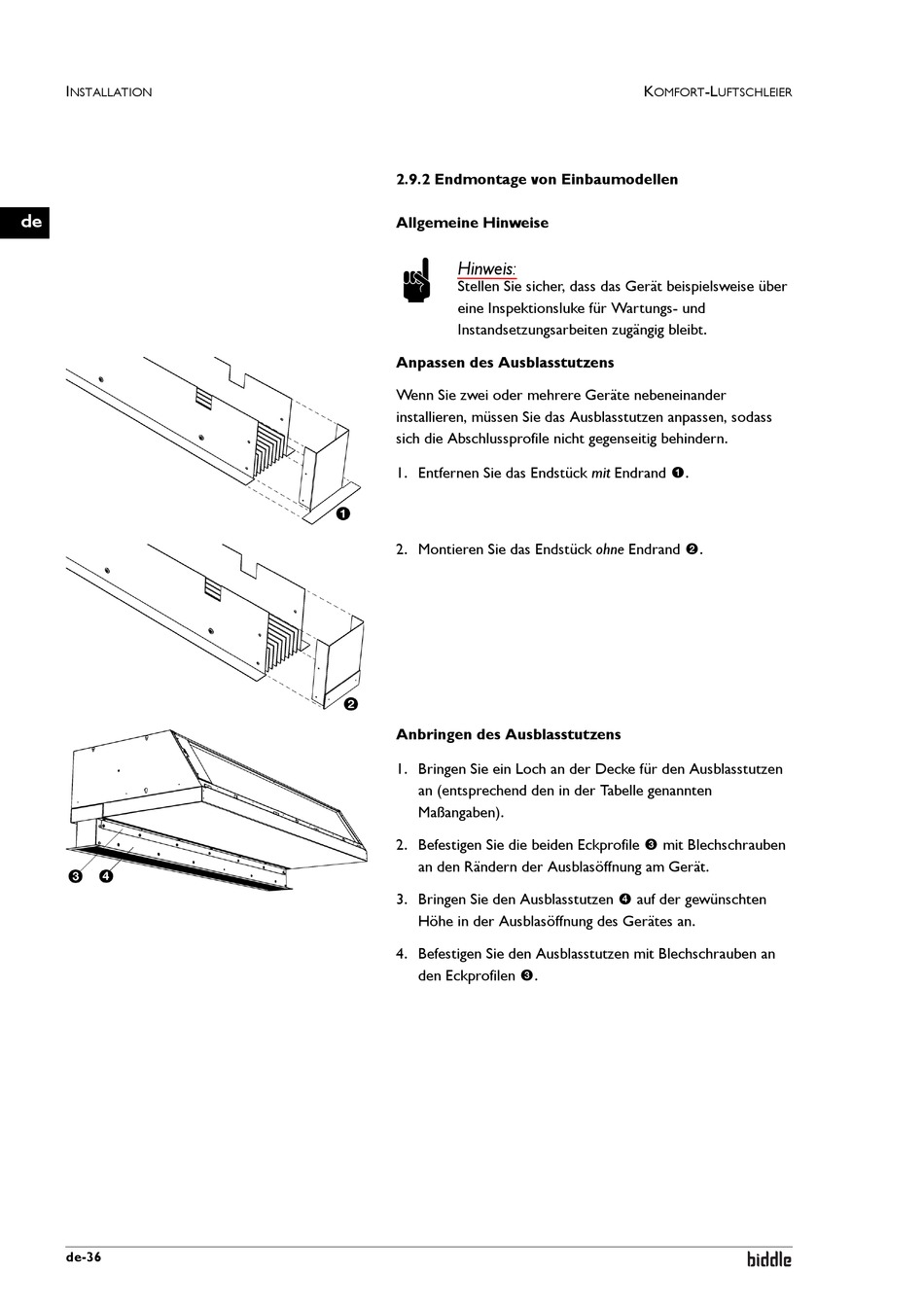

2.9.2 Endmontage von Einbaumodellen

Allgemeine Hinweise
Hinweis:
n
Stellen Sie sicher, dass das Gerät beispielsweise über
eine Inspektionsluke für Wartungs- und
Instandsetzungsarbeiten zugängig bleibt.
Anpassen des Ausblasstutzens
Wenn Sie zwei oder mehrere Geräte nebeneinander
installieren, müssen Sie das Ausblasstutzen anpassen, sodass
sich die Abschlussprofile nicht gegenseitig behindern.
1. Entfernen Sie das Endstück mit Endrand 1.
2. Montieren Sie das Endstück ohne Endrand 2.
Anbringen des Ausblasstutzens
1. Bringen Sie ein Loch an der Decke für den Ausblasstutzen
an (entsprechend den in der Tabelle genannten
Maßangaben).
2. Befestigen Sie die beiden Eckprofile 3 mit Blechschrauben
an den Rändern der Ausblasöffnung am Gerät.
3. Bringen Sie den Ausblasstutzen 4 auf der gewünschten
Höhe in der Ausblasöffnung des Gerätes an.
4. Befestigen Sie den Ausblasstutzen mit Blechschrauben an
den Eckprofilen 3.
