S
ERVICE

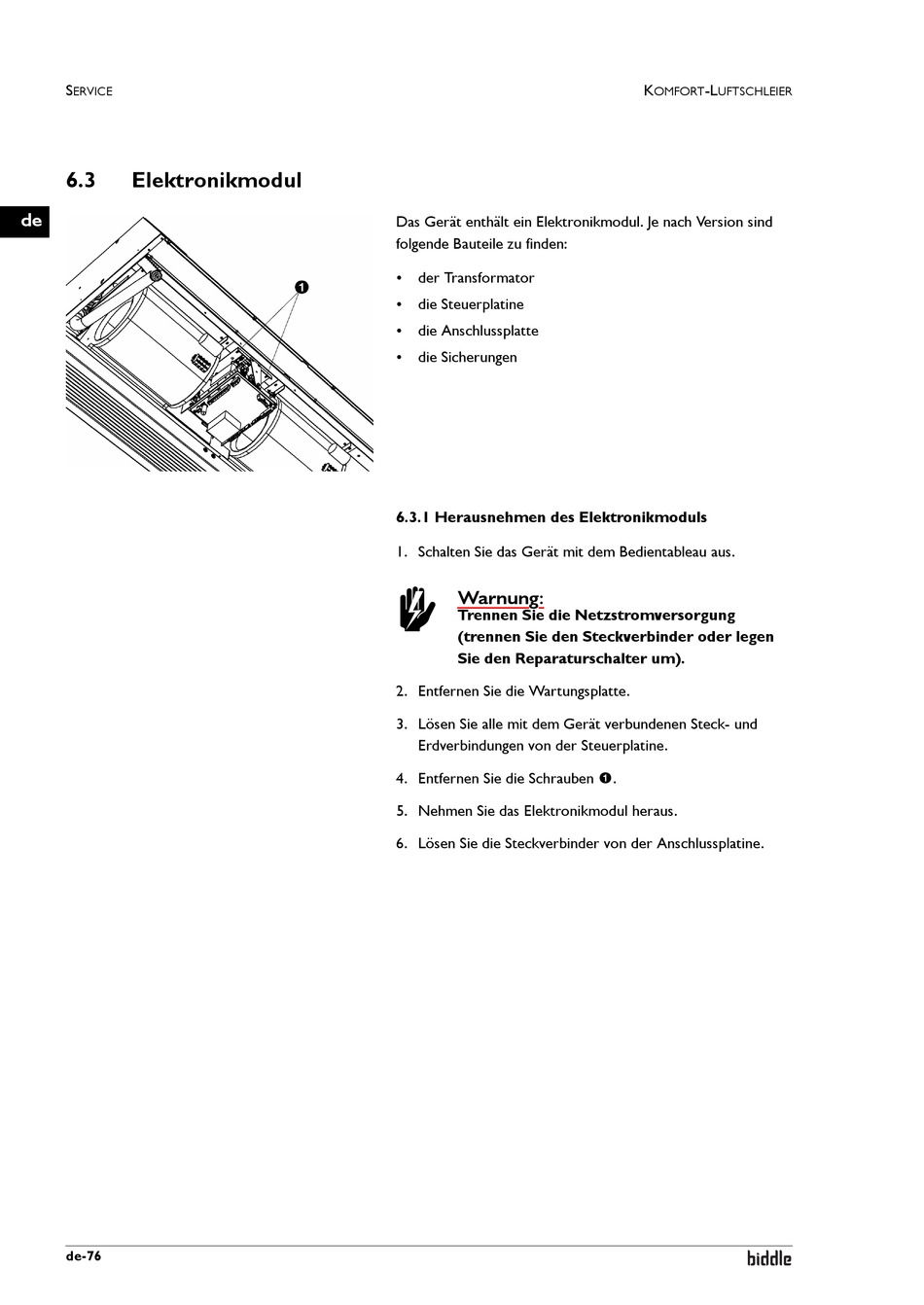

6.3
Elektronikmodul
de
de-76
Das Gerät enthält ein Elektronikmodul. Je nach Version sind
folgende Bauteile zu finden:
•
der Transformator
•
die Steuerplatine
•
die Anschlussplatte
•
die Sicherungen
6.3.1 Herausnehmen des Elektronikmoduls
1. Schalten Sie das Gerät mit dem Bedientableau aus.
Warnung:
w
Trennen Sie die Netzstromversorgung
(trennen Sie den Steckverbinder oder legen
Sie den Reparaturschalter um).
2. Entfernen Sie die Wartungsplatte.
3. Lösen Sie alle mit dem Gerät verbundenen Steck- und
Erdverbindungen von der Steuerplatine.
4. Entfernen Sie die Schrauben 1.
5. Nehmen Sie das Elektronikmodul heraus.
6. Lösen Sie die Steckverbinder von der Anschlussplatine.
K
-L
OMFORT
UFTSCHLEIER
