CA2-B
EDIENUNGSANLEITUNG
Bedienungsanleitung version 7.0 (22-04-2013)
bei geschlossener Tür
eingestellt sein.
Hinweis:
n
Bei der Einstellung
den Einstellungen „NC (normal geschlossen)"der
Funktion
61a/b. Funktion von Ausgang 1/2
den Eingang für alle weiteren angeschlossenen
Geräte ein Überbrücker gelegt werden.
Ausgänge am Gerät O1-O1 und O2-O2
Das Gerät hat einen Anschluss für zwei Ausgangssignale: Diese
können z.B. für die Regelung der Zentralheizung oder
Kühlanlage oder Zustandsmeldung an ein Gebäudeleitsystem
verwendet werden.
Achtung:
c
Die Ausgänge sind potentialfreie Kontakte (Relais).
Sie dürfen maximal mit 24 V und 1 A belastet
werden.
Möglichkeiten und Funktionsweise
Die Möglichkeiten und die Funktionsweise sind vom Eingang
oder Ausgang sowie von den Einstellungen am Bedientableau
abhängig.

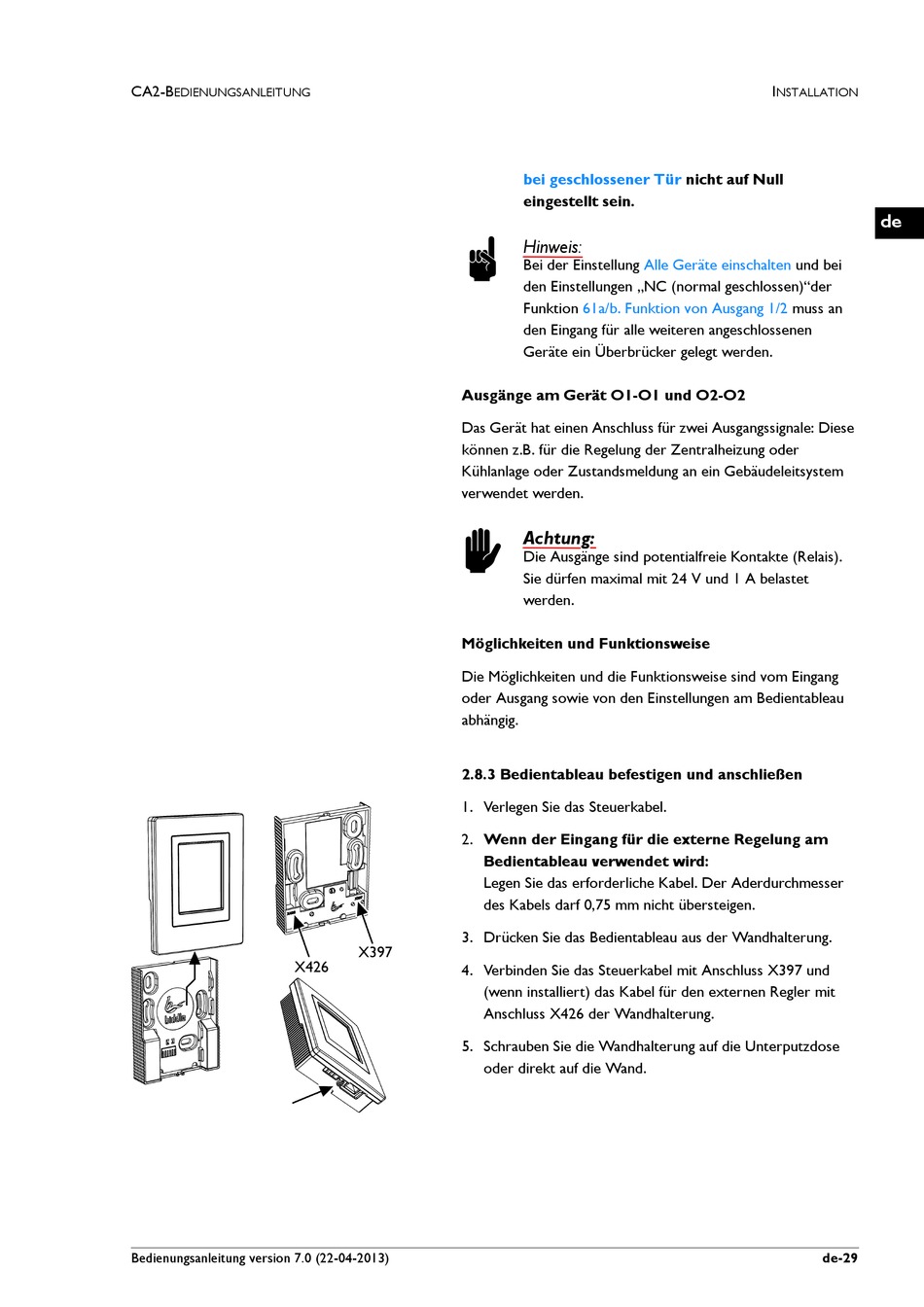

2.8.3 Bedientableau befestigen und anschließen
1. Verlegen Sie das Steuerkabel.
2. Wenn der Eingang für die externe Regelung am
Bedientableau verwendet wird:
Legen Sie das erforderliche Kabel. Der Aderdurchmesser
des Kabels darf 0,75 mm nicht übersteigen.
3. Drücken Sie das Bedientableau aus der Wandhalterung.
4. Verbinden Sie das Steuerkabel mit Anschluss X397 und
(wenn installiert) das Kabel für den externen Regler mit
Anschluss X426 der Wandhalterung.
5. Schrauben Sie die Wandhalterung auf die Unterputzdose
oder direkt auf die Wand.
I
NSTALLATION
nicht auf Null
Alle Geräte einschalten
und bei
muss an
de
de-29
