I
NSTALLATION

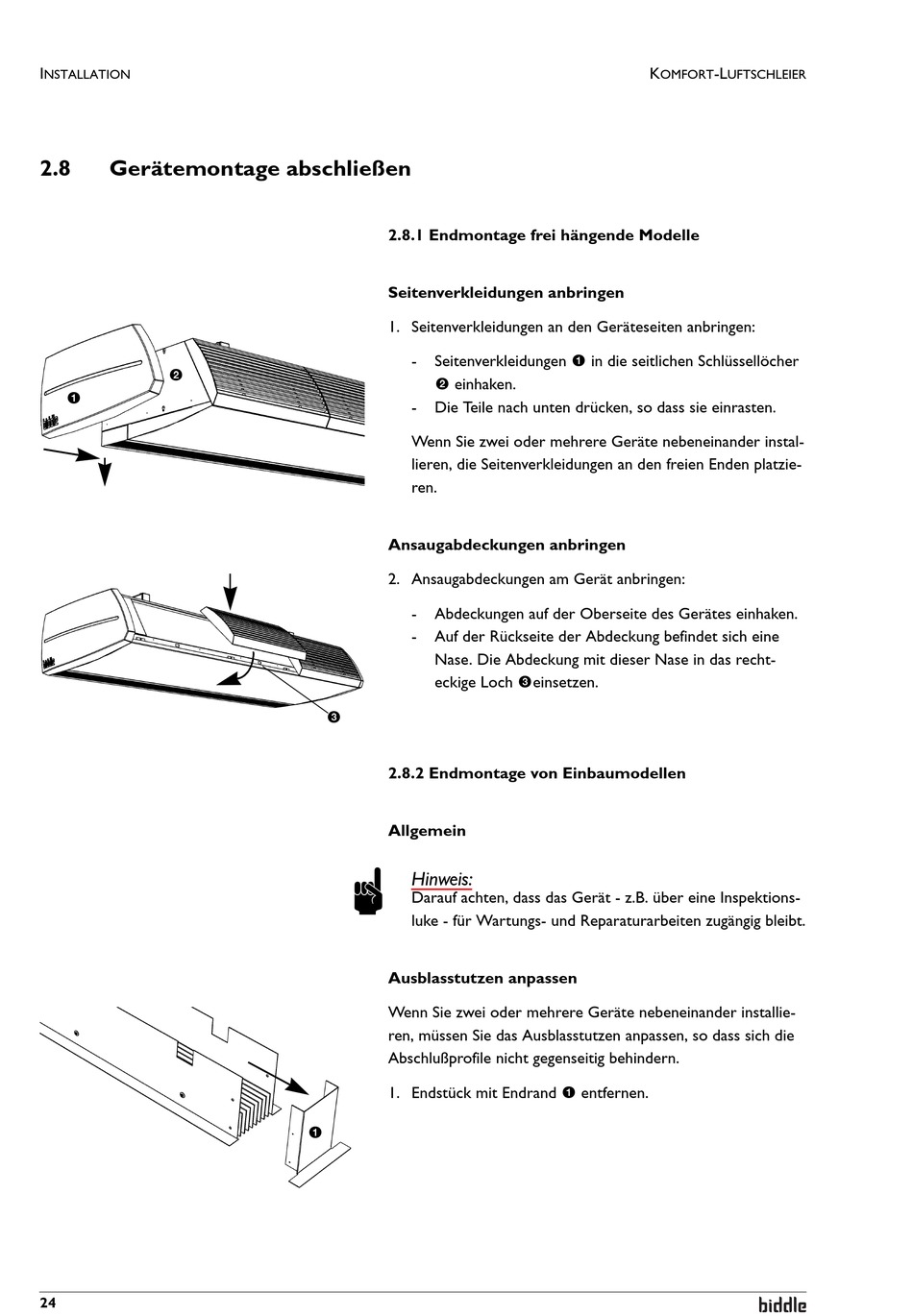

2.8 Gerätemontage abschließen
2
1
24
2.8.1 Endmontage frei hängende Modelle
Seitenverkleidungen anbringen
1. Seitenverkleidungen an den Geräteseiten anbringen:
- Seitenverkleidungen 1 in die seitlichen Schlüssellöcher
2 einhaken.
- Die Teile nach unten drücken, so dass sie einrasten.
Wenn Sie zwei oder mehrere Geräte nebeneinander instal-
lieren, die Seitenverkleidungen an den freien Enden platzie-
ren.
Ansaugabdeckungen anbringen
2. Ansaugabdeckungen am Gerät anbringen:
- Abdeckungen auf der Oberseite des Gerätes einhaken.
- Auf der Rückseite der Abdeckung befindet sich eine
Nase. Die Abdeckung mit dieser Nase in das recht-
eckige Loch 3einsetzen.
3

2.8.2 Endmontage von Einbaumodellen

Allgemein
n
Hinweis:
Darauf achten, dass das Gerät - z.B. über eine Inspektions-
luke - für Wartungs- und Reparaturarbeiten zugängig bleibt.
Ausblasstutzen anpassen
Wenn Sie zwei oder mehrere Geräte nebeneinander installie-
ren, müssen Sie das Ausblasstutzen anpassen, so dass sich die
Abschlußprofile nicht gegenseitig behindern.
1. Endstück mit Endrand 1 entfernen.
1
K -L
OMFORT UFTSCHLEIER
