I
NSTALLATION
de
de-30
Achtung:
c
Das Bedientableau sollte erst dann wieder an der
Wandhalterung angebracht werden, wenn die
Netzstromversorgung zu allen angeschlossenen
Geräte eingeschaltet wurde.

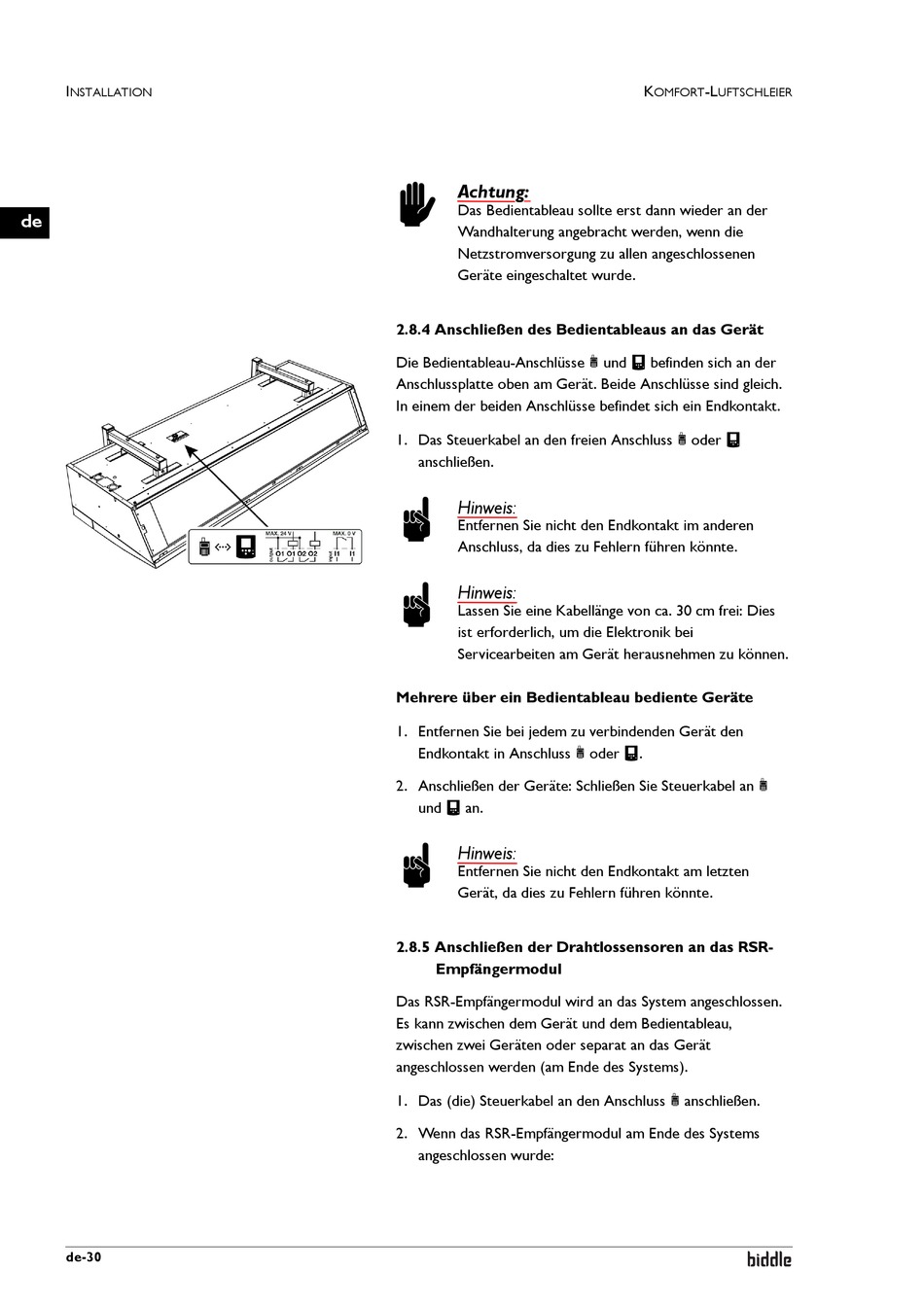

2.8.4 Anschließen des Bedientableaus an das Gerät
Die Bedientableau-Anschlüsse
Anschlussplatte oben am Gerät. Beide Anschlüsse sind gleich.
In einem der beiden Anschlüsse befindet sich ein Endkontakt.
1. Das Steuerkabel an den freien Anschluss
anschließen.
Hinweis:
n
Entfernen Sie nicht den Endkontakt im anderen
Anschluss, da dies zu Fehlern führen könnte.
Hinweis:
n
Lassen Sie eine Kabellänge von ca. 30 cm frei: Dies
ist erforderlich, um die Elektronik bei
Servicearbeiten am Gerät herausnehmen zu können.
Mehrere über ein Bedientableau bediente Geräte
1. Entfernen Sie bei jedem zu verbindenden Gerät den
Endkontakt in Anschluss
2. Anschließen der Geräte: Schließen Sie Steuerkabel an
und
an.
Hinweis:
n
Entfernen Sie nicht den Endkontakt am letzten
Gerät, da dies zu Fehlern führen könnte.
2.8.5 Anschließen der Drahtlossensoren an das RSR-
Empfängermodul
Das RSR-Empfängermodul wird an das System angeschlossen.
Es kann zwischen dem Gerät und dem Bedientableau,
zwischen zwei Geräten oder separat an das Gerät
angeschlossen werden (am Ende des Systems).
1. Das (die) Steuerkabel an den Anschluss
2. Wenn das RSR-Empfängermodul am Ende des Systems
angeschlossen wurde:
K
-L
OMFORT
UFTSCHLEIER
und
befinden sich an der
oder
oder
.
anschließen.
