1. Das Steuerkabel an den freien Anschluss 1 oder 2
anschließen.
n
Hinweis:
Endkontakt im anderen Anschluss nicht entfernen, da dies
zu Fehlern führen könnte.
n
Hinweis:
Ca. 30 cm freie Kabellänge vorsehen: diese ist erforder-
lich, um die Elektronik bei Servicearbeiten am Gerät her-
ausnehmen zu können.
Mehrere Geräte mit einem Bedientableau
1. Bei jedem zu verbindenden Gerät den Endkontakt in
Anschluss 1 oder 2 entfernen.
2. Die Geräte verbinden: Steuerkabel an 1 und 2
anschließen.
n
Hinweis:
Den Endkontakt beim letzten Gerät nicht entfernen, da
dies zu Fehlern führen könnte.

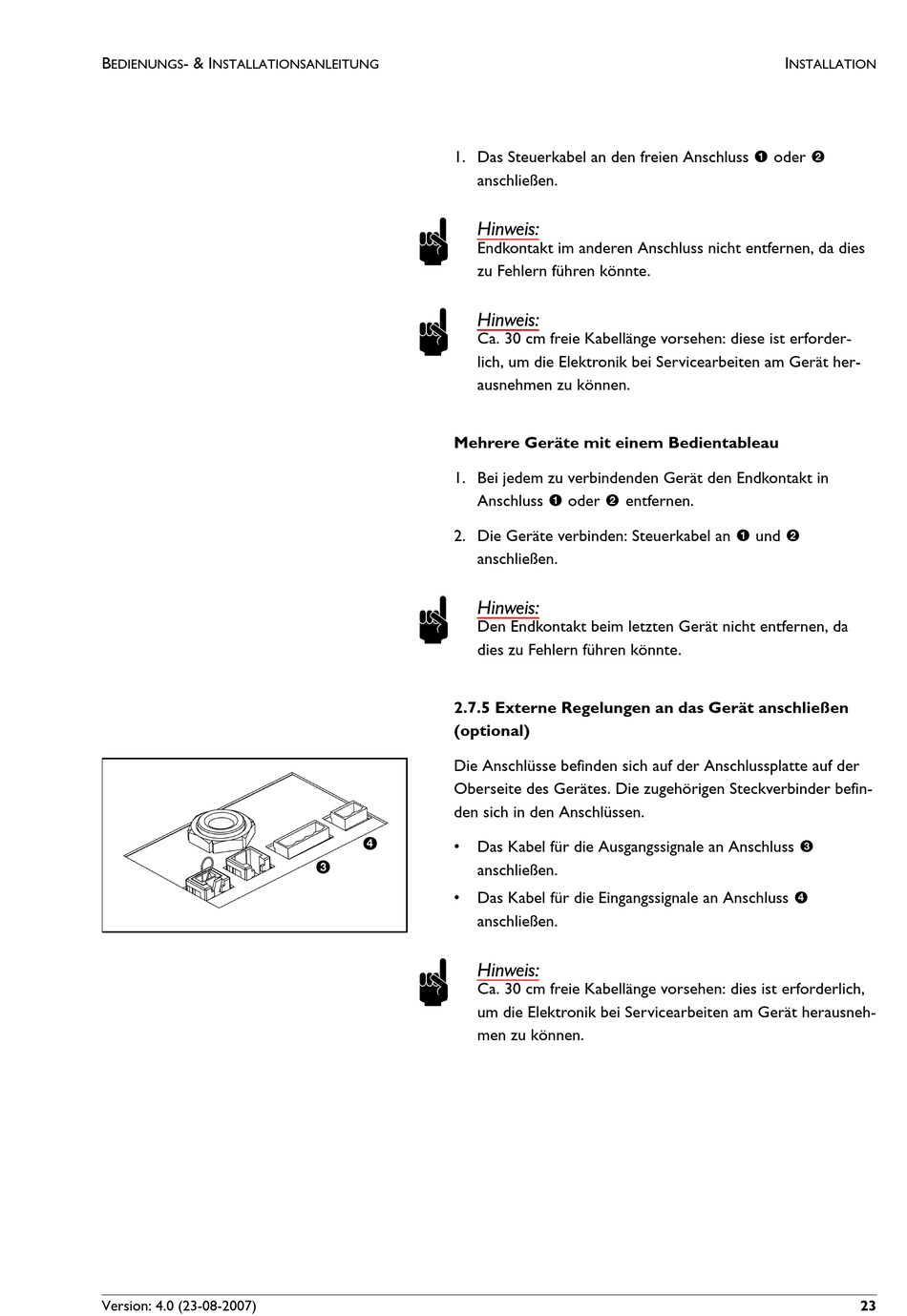

2.7.5 Externe Regelungen an das Gerät anschließen
(optional)
Die Anschlüsse befinden sich auf der Anschlussplatte auf der
Oberseite des Gerätes. Die zugehörigen Steckverbinder befin-
den sich in den Anschlüssen.
4
• Das Kabel für die Ausgangssignale an Anschluss 3
3
anschließen.
• Das Kabel für die Eingangssignale an Anschluss 4
anschließen.
n
Hinweis:
Ca. 30 cm freie Kabellänge vorsehen: dies ist erforderlich,
um die Elektronik bei Servicearbeiten am Gerät herausneh-
men zu können.
