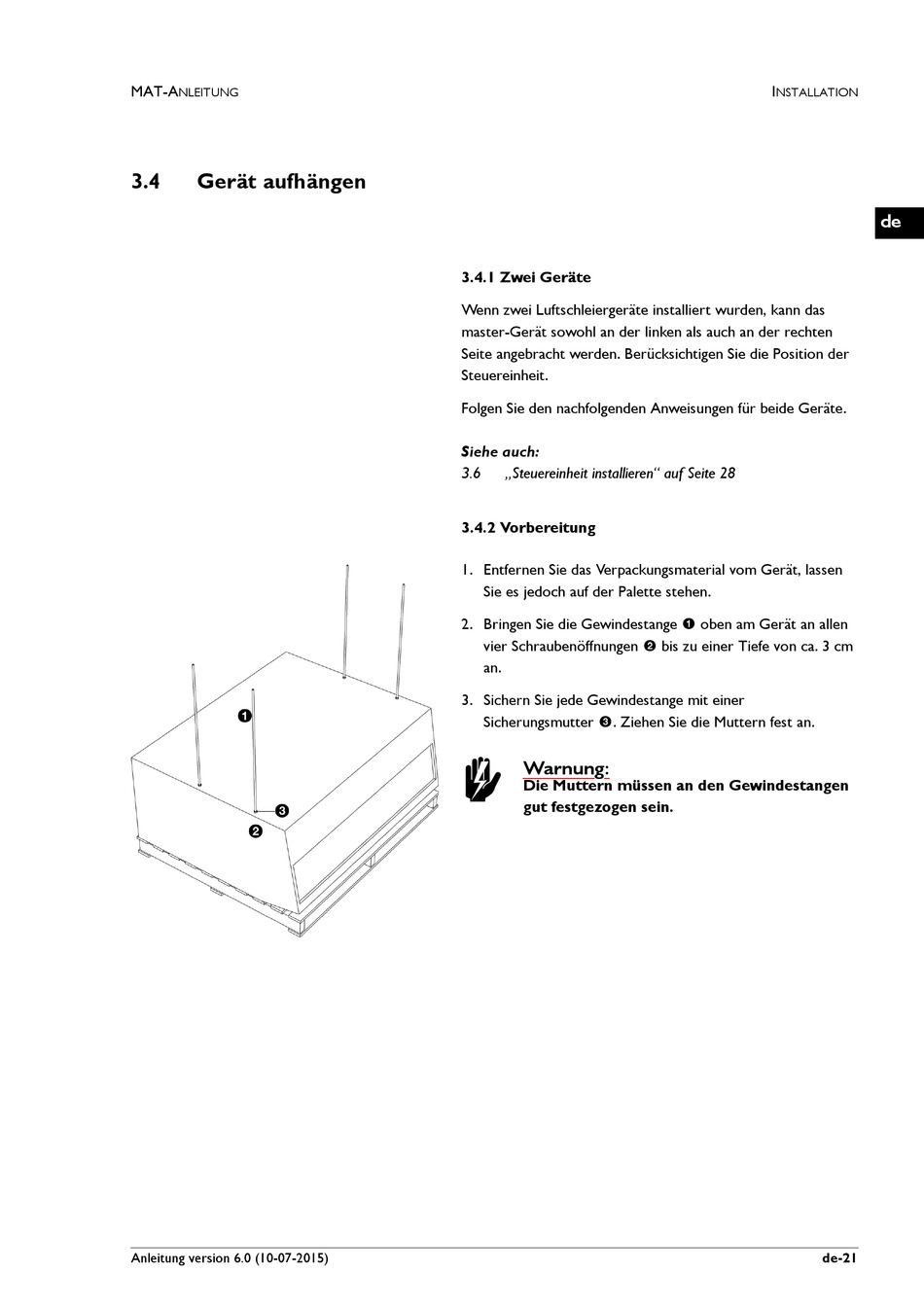

3.4 Gerät aufhängen
Anleitung version 6.0 (10-07-2015)
3.4.1 Zwei Geräte
Wenn zwei Luftschleiergeräte installiert wurden, kann das
master-Gerät sowohl an der linken als auch an der rechten
Seite angebracht werden. Berücksichtigen Sie die Position der
Steuereinheit.
Folgen Sie den nachfolgenden Anweisungen für beide Geräte.
Siehe auch:
3.6 „Steuereinheit installieren" auf Seite 28

3.4.2 Vorbereitung

1. Entfernen Sie das Verpackungsmaterial vom Gerät, lassen
Sie es jedoch auf der Palette stehen.
2. Bringen Sie die Gewindestange 1 oben am Gerät an allen
vier Schraubenöffnungen 2 bis zu einer Tiefe von ca. 3 cm
an.
3. Sichern Sie jede Gewindestange mit einer
Sicherungsmutter 3. Ziehen Sie die Muttern fest an.
Warnung:
w
Die Muttern müssen an den Gewindestangen
gut festgezogen sein.
