Collegamento alla canna fumaria
La canna fumaria deve avere dimensioni interne
non superiori a cm 20x20 o diametro 20 cm; nel
caso di dimensioni superiori o cattive condizioni
della canna fumaria (es. crepe, scarso isolamento,
ecc.) è consigliato inserire nella canna fumaria un
tubo in acciaio inox (intubazione) del diametro
adeguato per tutta la sua lunghezza, fino alla cima.
Verificare con strumenti adeguati che il tiraggio sia
come indicato in tabella.
Questo tipo di collegamento, anche in caso di
mancanza momentanea di corrente, assicura
l'evacuazione dei fumi. Prevedere alla base della
canna fumaria una ispezione per il controllo
periodico e la pulizia che deve essere fatta
annualmente.
Controllare che sia installato un comignolo
antivento secondo le norme vigenti.
Collegamento ad un condotto esterno con
tubo isolato o doppia parete
In questo caso si devono utilizzare solo tubi isolati
(doppia parete) in acciaio inox lisci all'interno (sono
vietati tubi inox flessibili) fissati al muro. Prevedere
alla base del condotto verticale esterno una
ispezione (raccordo a "T") per i controlli periodici
e la pulizia che deve essere fatta annualmente.
Eseguire il raccordo alla canna fumaria a tenuta
con raccordi e tubi consigliati dal produttore.
Controllare che sia installato un comignolo
antivento secondo le norme vigenti. Verificare con
strumenti adeguati che il tiraggio sia come indicato
in tabella.
Raccordo a canna fumaria o a condotto
fumario
Il raccordo tra Inserto Camino e canna fumaria o
condotto fumario, per un buon funzionamento,
non deve essere inferiore al 3% di inclinazione, la
lunghezza del tratto orizzontale non deve superare
i 2 mt. ed il tratto verticale da un raccordo a T
ad un altro (cambio di direzione) non deve essere
inferiore a 1,5 mt. Verificare con strumenti adeguati
che il tiraggio sia come indicato in tabella.
Prevedere alla base del condotto verticale esterno
una ispezione per i controlli periodici e la pulizia
che deve essere fatta annualmente. Eseguire il
raccordo alla canna fumaria a tenuta con raccordi
e tubi consigliati dal produttore.
8

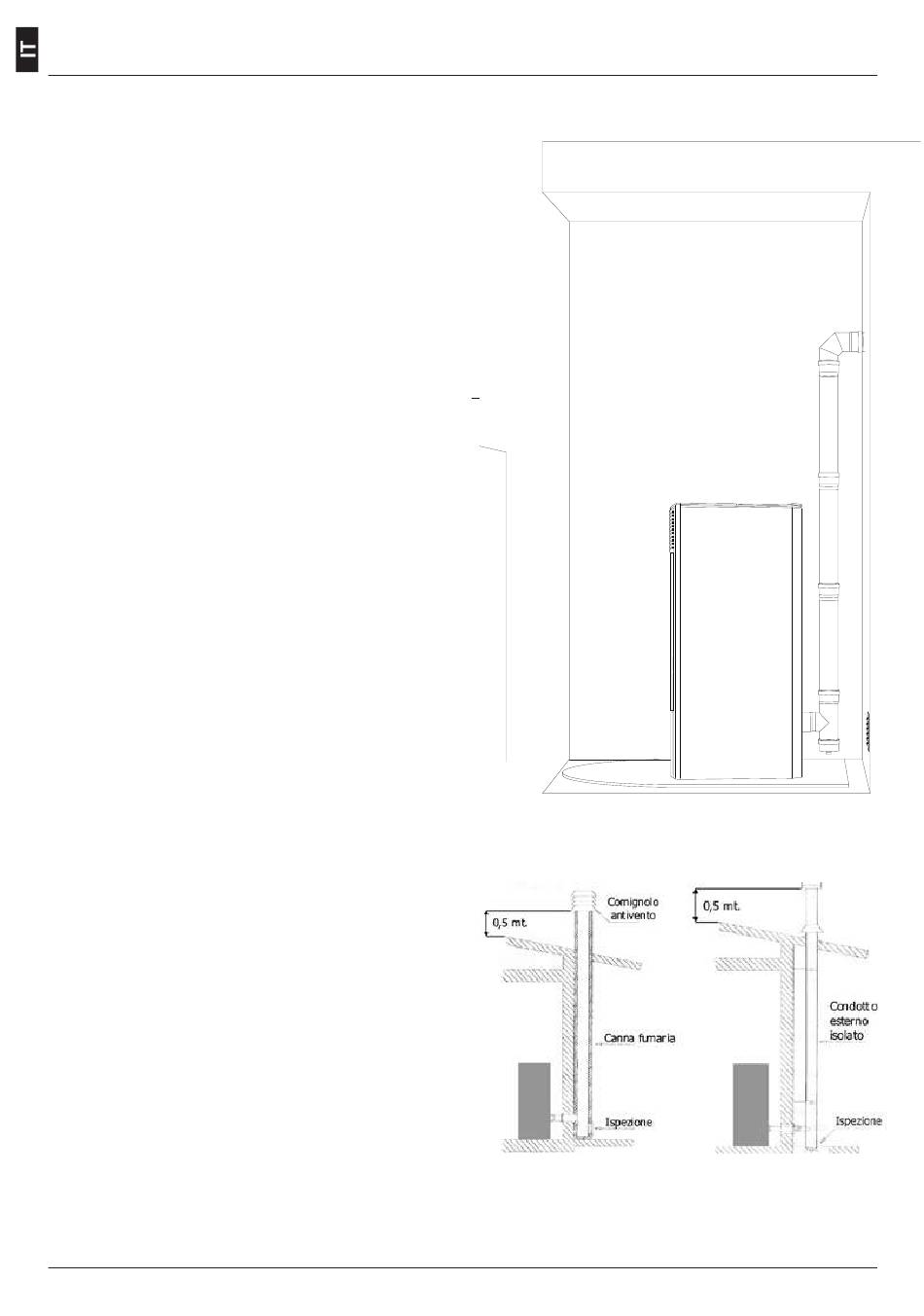

Fig. 2: collegamento alla
canna fumaria
Fig. 3: collegamento ad un
condotto esterno con tubo
isolato o doppia parete
