Instalación
Non se admite la instalación del
Inserto Camino en dormitorios
o baños ni en lugares en los que
haya ya instalado otro aparato de
calentamiento sin un aflujo de aire autónomo
(chimenea, estufa, etc.) Está prohibido
colocar el Inserto Camino en ambientes
de atmósfera explosiva. El pavimento del
local en el que se instala el Inserto Camino
debe presentar dimensiones adecuadas
para sostener el peso de la misma. Entre el
revestimiento y el inserto camino hay que
mantener una distancia minima de 5cm.

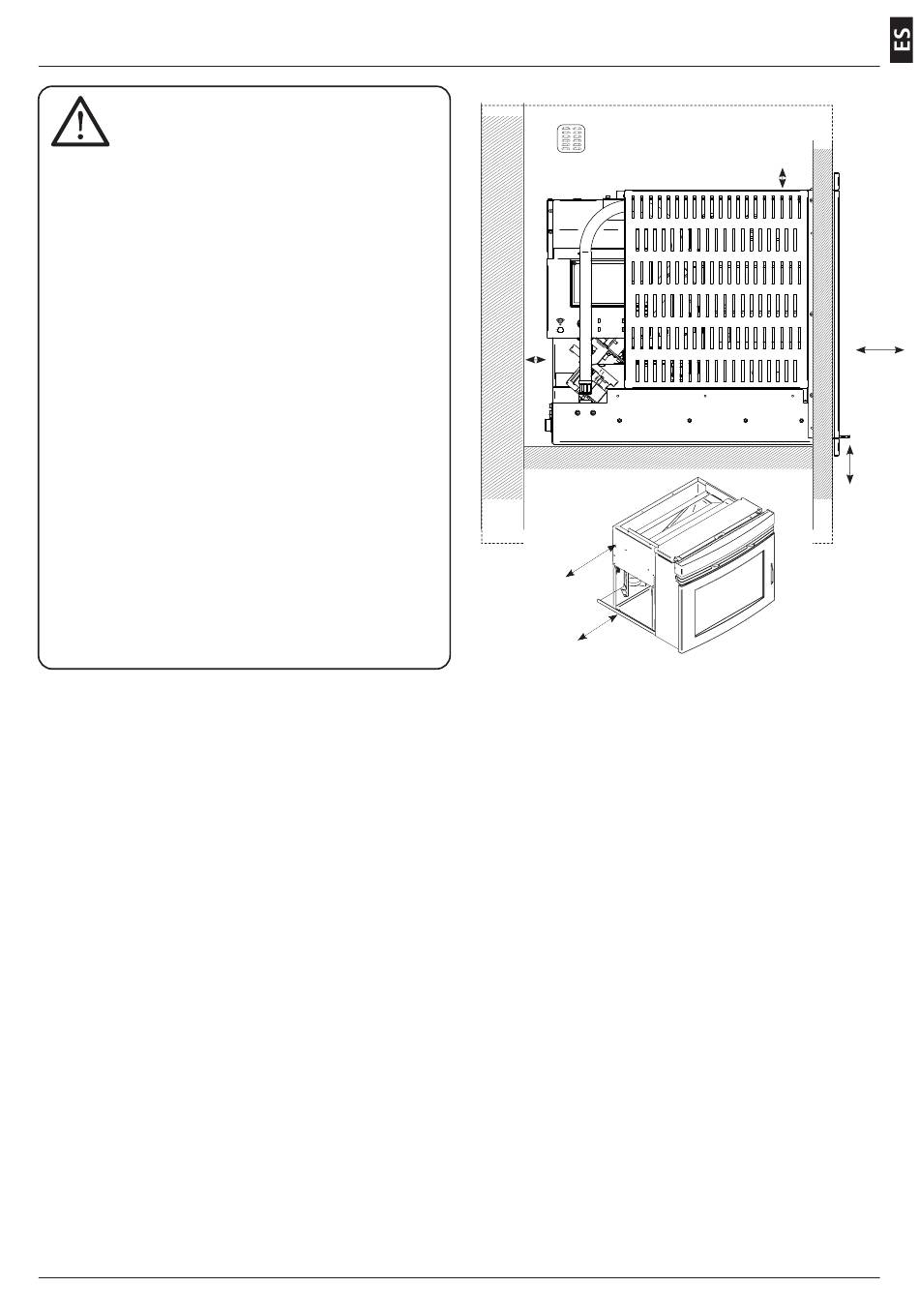

Entre inserto camino y paredes infamables
hay que mantener una distancia minima
superior a (A) 450 mm, posterior (B) de 300
mm, lateral (C) de 400 mm, frontal (D) de
1000 mm y desde el piso (E) de 450 mm.
En presencia de objetos particularmente
delicados (muebles,
aumente considerablemente la distancia
del inserto. Las dos paredes laterales del
Inserto Camino deben ser accesibles para su
mantenimiento por técnicos autorizados.
Cómo colocar correctamente el inserto
Para conseguir un buen funcionamiento del Inserto
Camino y una buena distribución de la temperatura,
ésta debe colocarse en un lugar en el que pueda
afluir el aire necesario para la combustión de las
pellas (deben estar disponibles unos 40 m
la norma para la instalación y las normas vigentes
en el país. El volumen del ambiente no debe se
inferior a 30 m . El aire debe entrar a través de
3
aberturas permanentes realizadas en las paredes
(cerca del Inserto Camino) que den al exterior, con
una sección mínima de 100 cm
deben estar realizadas de manera que no puedan
quedar obstruidas de ningún modo. El aire puede
tomarse también de locales adyacentes al que se
necesita ventilar a condición de que estén provistos
de toma de aire externo, de que no sean utilizados
como dormitorio o baño y de que no se trate
de un lugar con peligro de incendio, como por
ejemplo garajes, leñeras o almacenes de material
inflamable, respetando de manera taxativa todo lo
prescrito por las normas vigentes.
cortinas, sofás),
/h) según
3
. Dichas aberturas
2
150
min. cm
2
B
300
mm
C
400
mm
Conexión con la toma de aire externo
Es indispensable que en el local en el que se instala
el Inserto Camino pueda afluir por lo menos tanto
aire como el que requiere la regular combustión
del aparato y la ventilación del local. Esto florerías
verificar por aberturas permanentes hacia el exterior
realizadas en las paredes local que se necesita
ventilar o de las habitaciones contiguas, siempre y
cuando no hay puertas que impiden el flujo de aire
dentro de la habitación. Con este fin, es necesario
efectuar en la pared externa y cerca del Inserto
Camino un orificio de transitó con una sección
libre mínima de 100 cm2 (orificio diámetro 12 cm
o cuadrado 10x10 cm), protegido con una rejilla en
el interior y en el exterior. Además, la toma de aire
debe:
comunicar directamente con el ambiente de la
instalación. Estar protegida con una rejilla, una
red metálica o con otra protección idónea que no
reduzca la sección mínima.
estar colocada de manera que no puede quedar
obstruida.
A
450
mm
D
1000
mm
E
450
mm
