Raccord au conduit de cheminée
Le conduit de cheminée doit avoir des dimensions
intérieures non supérieures à 20x20 cm ou à
un diamètre de 20 cm; en cas de dimensions
supérieures ou de mauvais état du conduit de
cheminée (ex: fissures, mauvaise isolation, etc.),
il est conseillé d'introduire dans le conduit de
cheminée un tube en acier inox (intubation)
au diamètre adéquat sur toute la longueur du
conduit, jusqu'au sommet.Contrôler au moyen
d'instruments adaptés que le tirage soit compris
entre 3 Pa et 10 Pa (Mod. 17), 3 Pa et 12 Pa (Mod.
25). Même en l'absence momentanée de courant,
ce type de raccord assure l'évacuation de la fumée.
Prévoir une trappe d'inspection à la base du
conduit de cheminée pour le contrôle périodique
et le nettoyage qui doit être fait une fois par an.
Contrôler que la cheminée anti-vent installée soit
conforme aux normes en vigueur.
Raccord à un conduit extérieur avec un tube
isolé ou une double paroi
Dans ce cas, il faut utiliser uniquement des tubes
isolés (double paroi) en acier inox, lisses à l'intérieur
(les tuyaux en inox flexibles sont interdits) et fixés
au mur.
Prévoir une trappe d'inspection (raccord en ''T'')
à la base du conduit vertical extérieur pour les
contrôles périodiques et le nettoyage qui doit être
fait une fois par an.
Effectuer le raccord au conduit étanche de
cheminée avec des raccords et des tubes conseillés
par le producteur. Contrôler que la cheminée anti-
vent installée soit conforme aux normes en vigueur.
Contrôler au moyen d'instruments adaptés que le
tirage soit compris entre 3 Pa et 10 Pa (Mod. 17),
3 Pa et 12 Pa (Mod. 25).
Raccord au conduit de cheminée ou au tuyau
d'évacuation de la fumée
Pour un bon fonctionnement, le raccord entre
l'Insert a Cheminée et le conduit de cheminée ou
tuyau d'évacuation de la fumée, ne doit pas être
inférieur à 3% d'inclinaison, la longueur du tronçon
horizontal ne doit pas dépasser 2 m et le tronçon
vertical d'un raccord en T à l'autre (changement de
direction) ne doit pas être inférieur à 1,5 m.
Contrôler au moyen d'instruments adaptés que le
tirage soit compris entre 3 Pa et 10 Pa (Mod. 17),
8
3 Pa et 12 Pa (Mod. 25).
Prévoir une trappe d'inspection à la base du conduit
vertical extérieur pour les contrôles périodiques et
le nettoyage qui doit être fait une fois par an.
Effectuer le raccord au conduit étanche de
cheminée avec des raccords et des tubes conseillés
par le producteur.

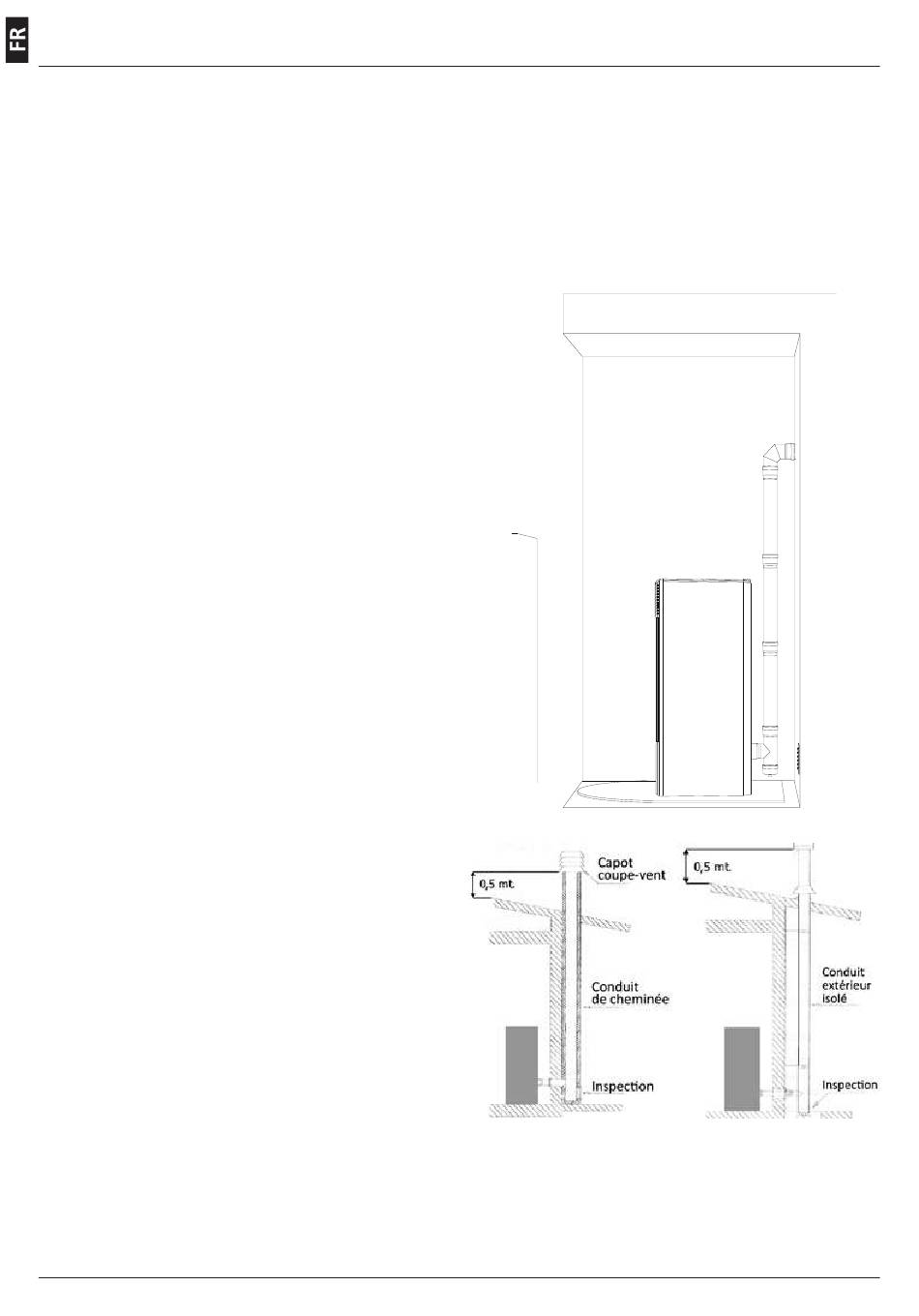

Fig. 2: raccord au conduit
de cheminée
Fig. 3: raccord à un conduit
extérieur avec un tube isolé ou
une double paroi
