Configuración del esquema hidráulico del Inserto Camino
A CARGO DE UN TÉCNICO ESPECIALIZADO
Antes de encender l'Inserto Camino es necesario configurar el esquema hidráulico en el que se desea
trabajar. L'Inserto Camino está predispuesta para recibir el contacto limpio de un termostato externo
(abierto/cerrado, el termostato no debe dar tensión al respaldar. Si el termostato lleva tesión a la tarjeta
causando averías, la garantía vence; dos sondas de temperatura y una válvula motorizada. Todos estos
componentes pueden ser conectados por medio del tablero de bornes colocado en el respaldar del
Inserto Camino.
Esquema alámbrico de la centralita
1.0
Para el técnico especializado:
Para configurar el esquema hidráulico es necesario pulsar la tecla SET y luego con la tecla
potencia desfilar hasta el menú 09 "Calibrado técnico". Pulse nuevamente la tecla SET para entrar
al menú e introduzca la llave de acceso en poder solo del técnico autorizado por la casa productora.
Confirme la contraseña por medio de la tecla SET y por medio de la tecla
de la potencia; vaya al menú 3 "esquema hidráulico". Confirme con la tecla SET y por medio de las
teclas y de la temperatura escoja el número de esquema hidráulico deseado. Confirme pues
con la tecla SET.
Para el usuario final:
Es posible cambiar el principio de funcionamiento del Inserto Camino sobre la base de la estación
escogiendo entre verano e invierno. Para escoger la estación pulse SET, en el visualizador aparecerá
"escoger la estación". Pulse nuevamente la tecla set y escoja la estación con las teclas 1 y 2. Una vez
escogida, pulse la tecla ON/OFF para salir.
La selección de la estación modifica el funcionamiento del Inserto Camino, véase el capítulo siguiente.

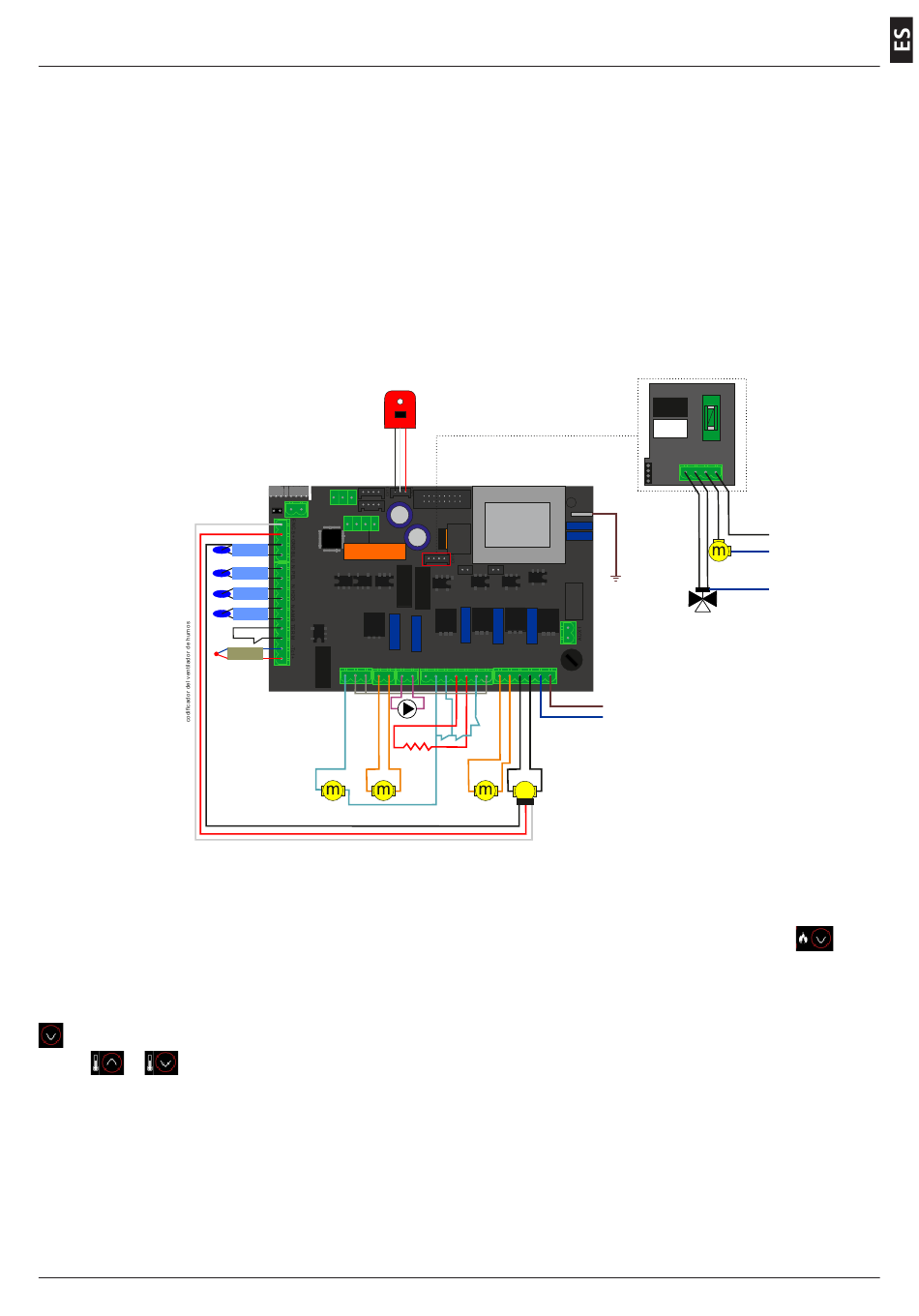

ESQUEMA DE CONEXIONES ELÉCTRICAS
UNIVERSAL HIDRO
TRANSDUCTOR
DE PRESIÓN
+12V H GND
Cn11
JTAG
SERIAL
AUX IN
Cn24
Cn15
Cn17
Cn9
Cn21
sonda NTC S2
CONSOLAS Y ACCESORIOS
puffer superiore
ADICIONALES ONDASCONDUCIDAS
sonda NTC S1
puffer inferiore
sonda NTC
caldera
sonda NTC
ambiente
termostato
ext.
-
sonda TCJ
humos
Cn6
Cn19
+
AUX2 AL3 V2/PO P.B.C N
Cn7
P.B.C.
CANDELA
TORNILLO SIN FIN
LIMPIADOR
codificador del ventilador de humos
TARJETA L023
PE
VISUALIZADOR
FUSE
Cn2
Cn16 Cn4 Cn8
N AL1 AL2 ACC COC SCA HUMOS N F
RED 230Vac
ALM
ALC ALF
m
*
VENTILADOR VENTILADOR
AMBIENTE DE HUMOS
TARJETA Q055
P2 P3 P4 F
TURBO
(OPCIONAL)
TIERRA
LADO
LADO
CALEFACCIÓN
SANITARIO
3 VÍAS
1
ALF = termostato de seguridad general
ALC = conmutador
ALM = microinterruptor
*
Ventilador de ambiente
no proporcionado
F
N
N
07.04.2017
