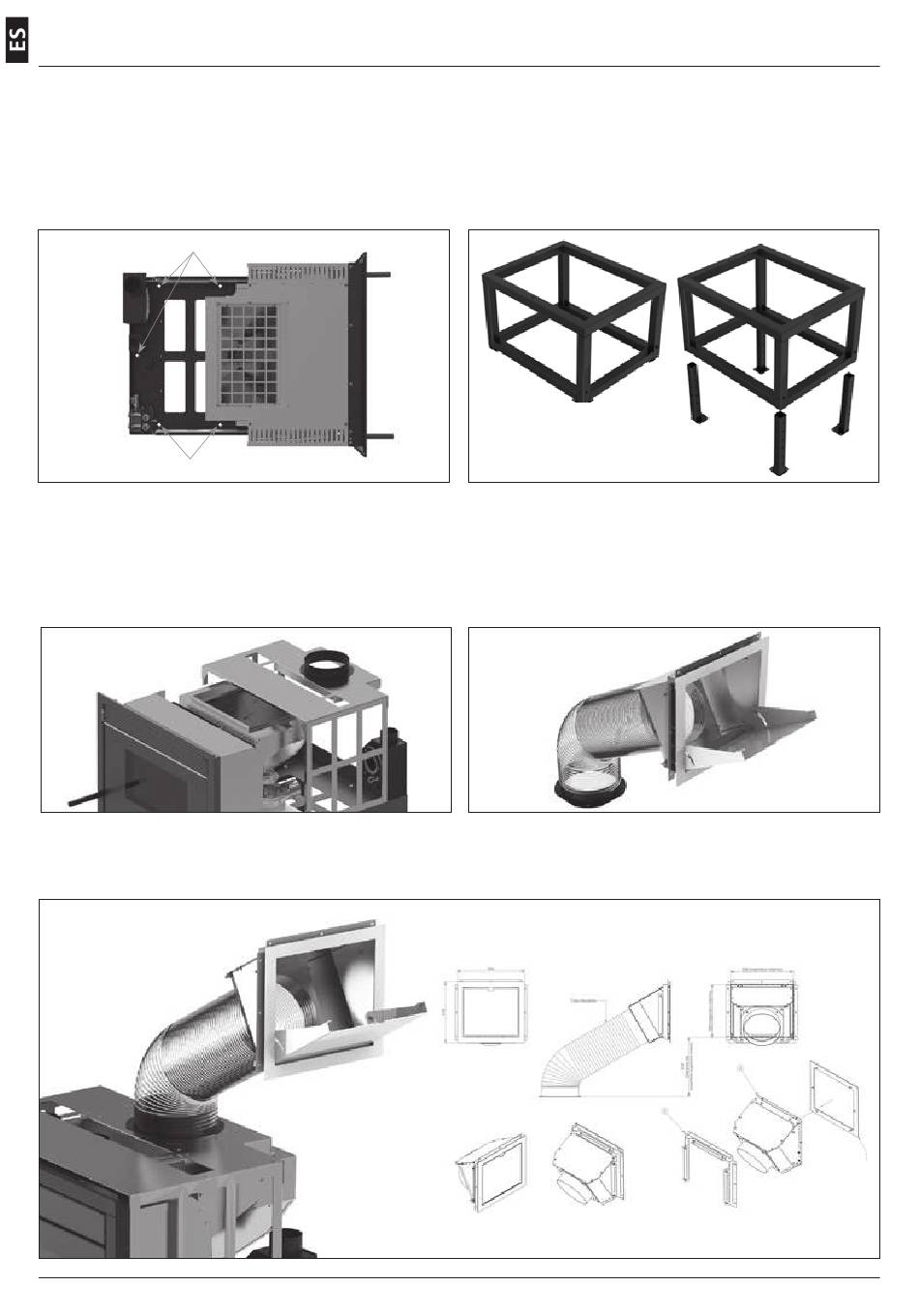

Montaje Inserto Camino
Fijacion de el inserto camino
Fijar el Inserto a la base o al pedestal con los
tornillos de fijacion (no incluidos). Si el huejo de
la chimenea ya existe, se deben proporcionar
las aberturas laterales para el acceso.
Tornillos de fijación
Tornillos de fijación
Sistema Carga Lateral (Opcional)
El montaje de la carga lateral se debe realizar
antes de la construccion del revestimiento del
inserto camino.
Ahora coloque la boca de carga lateral en el
revestimiento y conectar el tubo flexible
10
Fijacion de Pedestal (Opcional)
Si ha comprado el pedestal por el inserto
camino, primero debe fijarlo al suelo y elejir la
altura de las patas. Si instala la carga lateral, es
recomendable mantener el tamaño mínimo para
no tener la boca de carga demasiado alta.
Conectar la manguera flexible a la boca de carga
presente en la tolba calculando la longitud util
de la tuberia con una inclinacion minima de 50°.
