Kalor Insert Hydro 17 Bedienungsanleitung Seite 10

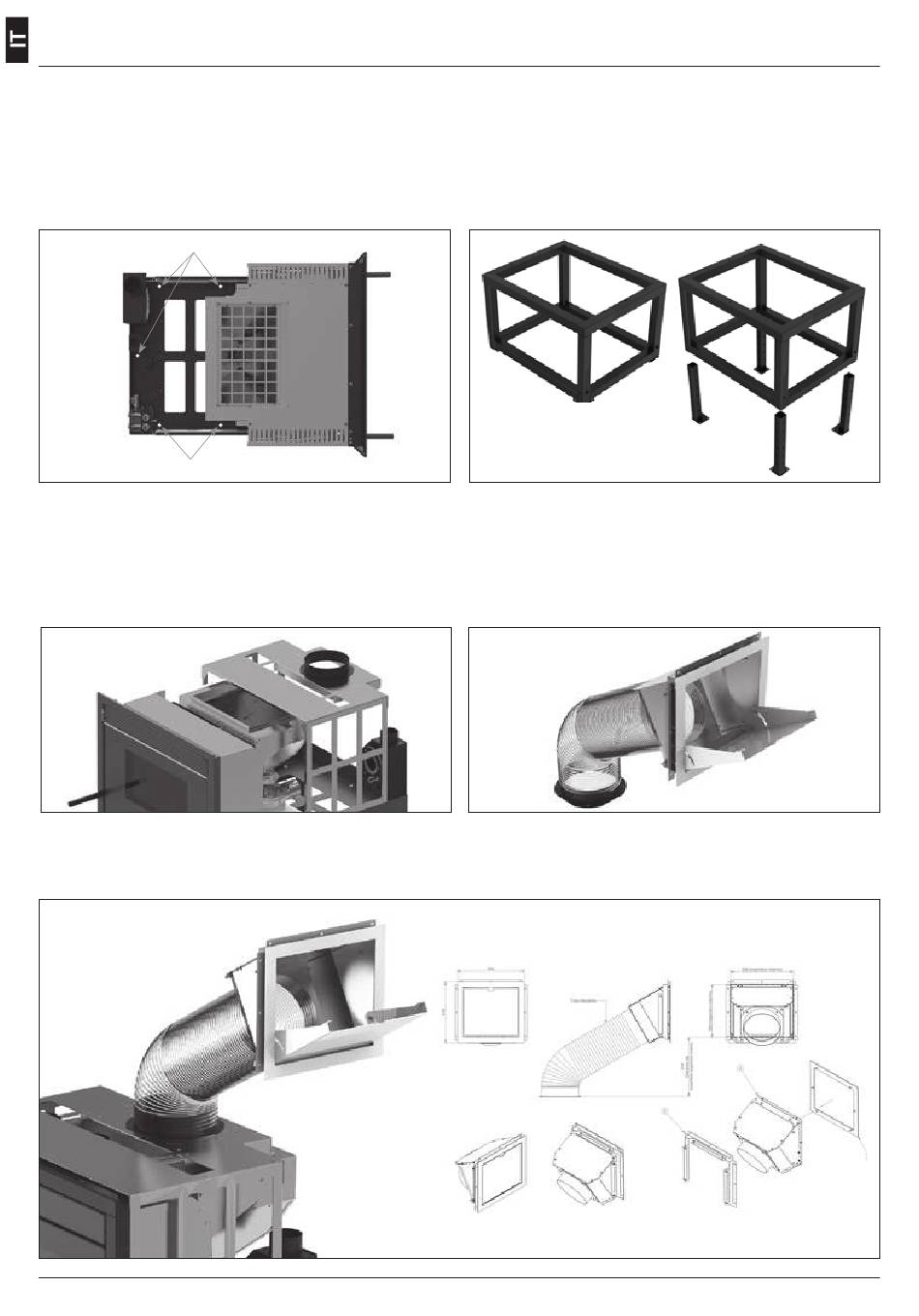

Montaggio Inserto Camino
Fissaggio Inserto Camino
Fissare l'Inserto Camino al basamento o al piedistallo
tramite le apposite viti di fissaggio (non in dotazione).
Se il camino è già esistente bisogna predisporre
le aperture laterali per l'accesso.
Viti di fissaggio
Viti di fissaggio
Sistema carico laterale (Optional)
Il montaggio del carico laterale deve essere
fatto prima della costruzione del rivestimento
dell'Inserto Camino.
Montare ora la bocca di carico laterale nel
rivestimento e collegare il tubo flessibile.
10
Fissaggio piedistallo (Optional)
Se avete acquistato il piedistallo per Inserto Camino,
per prima cosa dovete fissarlo al pavimento e
scegliere l'altezza delle gambe. Se installate il carico
laterale, si consiglia di mantenere la misura minima
in modo da non avere la bocca di carico troppo alta.
Collegare il tubo flessibile alla bocca di carico
presente sul serbatoio calcolandone la lunghezza
utile del tubo con un'inclinazione minima di 50°.
