Configurazione dello schema idraulico dell'Inserto Camino
A CURA DI UN TECNICO SPECIALIZZATO
Prima di accendere l'Inserto Camino, è necessario andare a configurare lo schema idraulico sul quale
vogliamo lavorare. L'Inserto Camino è predisposto per ricevere il contatto pulito di un termostato esterno
(aperto/chiuso, il termostato non deve dare tensione alla schiena. Se il termostato porta tensione alla
scheda causando guasti, la garanzia decade), due sonde di temperatura ed un valvola motorizzata.
Tutti questi componenti possono essere collegati tramite la morsettiera posta sulla schiena dell'Inserto
Camino.
Schema elettrico della centralina
1.0
Per il tecnico specializzato:
Per configurare lo schema idraulico è necessario premere il tasto SET e poi con il tasto
potenza scorrere fino al menu 09 "Tarature tecnico". Premere nuovamente il tasto SET per entrare nel
menù ed inserire la chiave d'accesso in possesso solo del tecnico autorizzato dalla casa produttrice.
Confermare la password tramite il tasto SET e tramite il tasto
della potenza andare al menù 3 "schema idraulico". Confermare con il tasto SET e tramite i tasti
e della temperatura scegliere il numero di schema idraulico desiderato. Confermare quindi
con il tasto SET.
Per utente finale:
È possibile cambiare il principio di funzionamento dell'Inserto Camino in base alla stagione scegliendo
tra estate e inverno. Per scegliere la stagione premere SET, sul display apparirà scegli stagione. Premere
quindi nuovamente il tasto set e scegliere la stagione con i tasti 1 e 2. Una volta scelta, premere il
tasto ON/OFF per uscire.
La scelta della stagione modifica il funzionamento dell'Inserto Camino, vedi capitolo successivo.

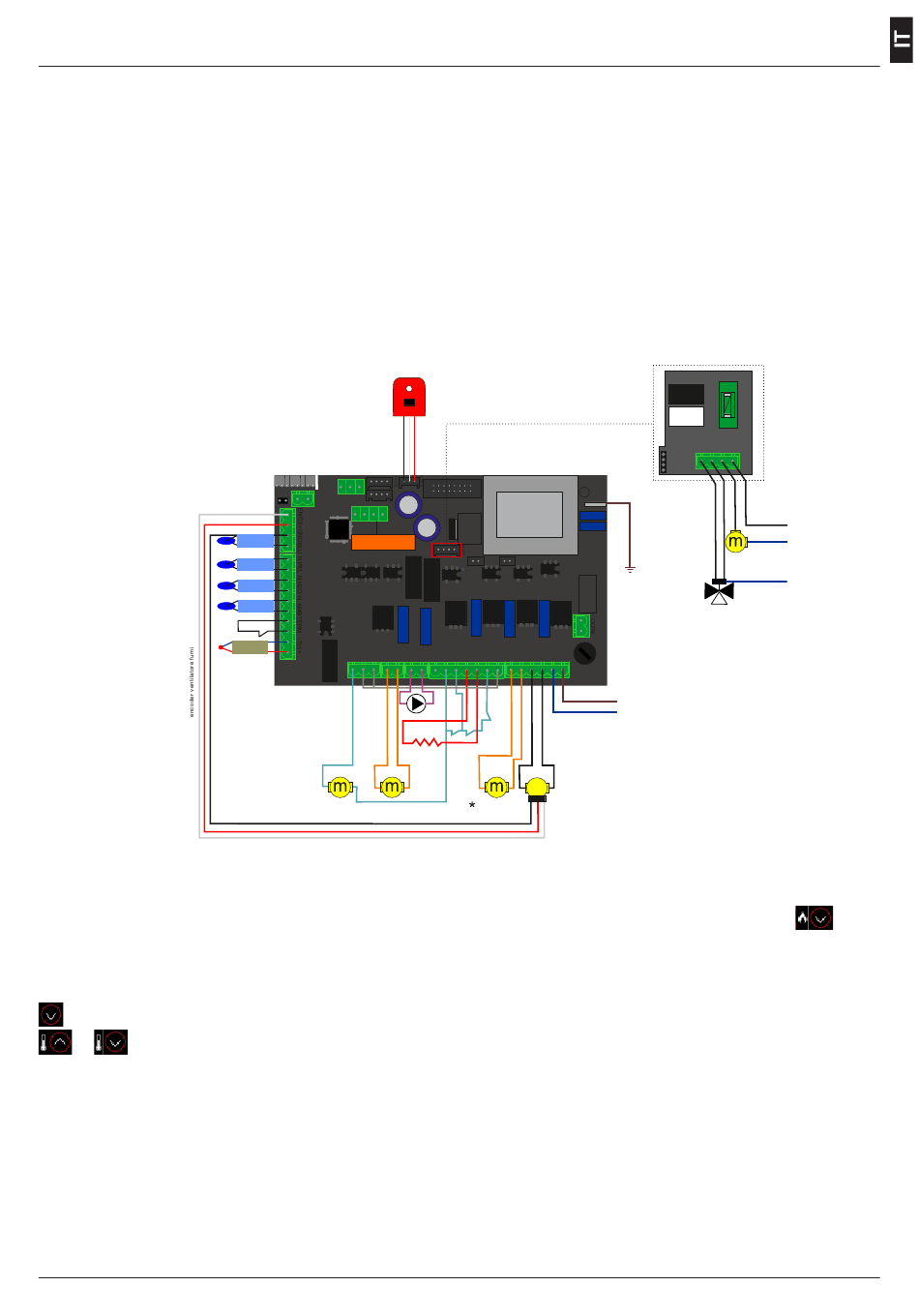

SCHEMA CONNESSIONI ELETTRICHE
UNIVERSALE IDRO
TRASDUTTORE
DI PRESSIONE
+12V H GND
Cn11
JTAG
SERIALE
AUX IN
Cn24
Cn15
Cn17
Cn9
Cn21
sonda NTC S2
CONSOLLE E ACCESSORI
puffer superiore
AGGIUNTIVI ONDE CONVOGLIATE
sonda NTC S1
puffer inferiore
sonda NTC
caldaia
sonda NTC
ambiente
termostato
ext. -
sonda TCJ
fumi Cn6
Cn19
+
AUX2 AL3 V2/PO P.B.C N
Cn7
P.B.C.
CANDELETTA
COCLEA
PULITORE
encoder ventilatore fumi
SCHEDA L023
PE
DISPLAY
Cn2
Cn16 Cn4 Cn8
N AL1 AL2 COC SCA FUMI N F
ACC
RETE 230Vac RETE 230Vac
ALM
ALC ALF
m
*
VENTILATORE VENTILATORE
VENTILATORE
AMBIENTE FUMI
AMBIENTE
SCHEDA Q055
P2 P3 P4 F
TURBOLATORE
(OPZIONALE)
TERRA
LATO
LATO
RISC.
SANIT.
3VIE
FUSE
1
ALF = termostato sicurezza generale
ALC = depressimetro
ALM = microinterruttore
*
Ventilatore ambiente
