Conexión con el cañón de humo
Las dimensiones internas del cañón de humos
no deben sobrepasar los 20x20 cm o los 20 cm
de diámetro; en caso de que se superen estas
dimensiones o de que el cañón de humos esté en
malas condiciones (p.ej.grietas, aislamiento escaso,
etc.) se aconseja introducir en el cañón de humos
un tubo de acero inox de un diámetro adecuado
en toda su longitud, hasta la cima.
Comprobar con instrumentos adecuados que haya
un tiro es como se muestra en la tabla.
Este tipo de conexión, incluso en el caso de falta
momentánea de la corriente, asegura la evacuación
de los humos.
Colocar en la base del cañón de humos una
inspección para su control periódico para su
limpieza, que debe realizarse anualmente.
Controlar estrictamente que se haya instalado una
cumbrera antiviento según las normas vigentes.
Conexión con un conducto exterior con
tubo aislado o doble pared
Deben utilizarse sólo tubos aislados (doble pared)
de acero inox lisos en el interior ( no está admitido
el uso de tubos inox flexibles ) fijados a la pared.
Colocar en la base del conducto vertical externo
una inspección para su control periódico y para su
limpieza, que debe realizarse anualmente.
Efectuar la conexión hermética con el cañón de
humos con los racores y tubos aconsejados por
productor. Controlar estrictamente que se haya
instalado una cumbrera antiviento según las
normas vigentes. Comprobar con instrumentos
adecuados que haya un tiro es como se muestra
en la tabla.
Conexión con un cañón de humos o
con conducto de humos
La conexión entre el Inserto Camino y el cañón de
humos no debe tener una inclinación de menos
del 3%, la longitud del tramo horizontal no debe
superar los 2 m y el tramo vertical de un racor con
forma de T a otro (cambio de dirección) no debe
ser inferior a 1,5 m. Comprobar con instrumentos
adecuados que haya un tiro es como se muestra
en la tabla.
Colocar en la base del cañón de humos una
inspección para su control periódico y para su
limpieza, que debe realizarse anualmente.
8
Efectuar la conexión hermética con el cañón de
humos con los racores y tubos aconsejados por
productor.

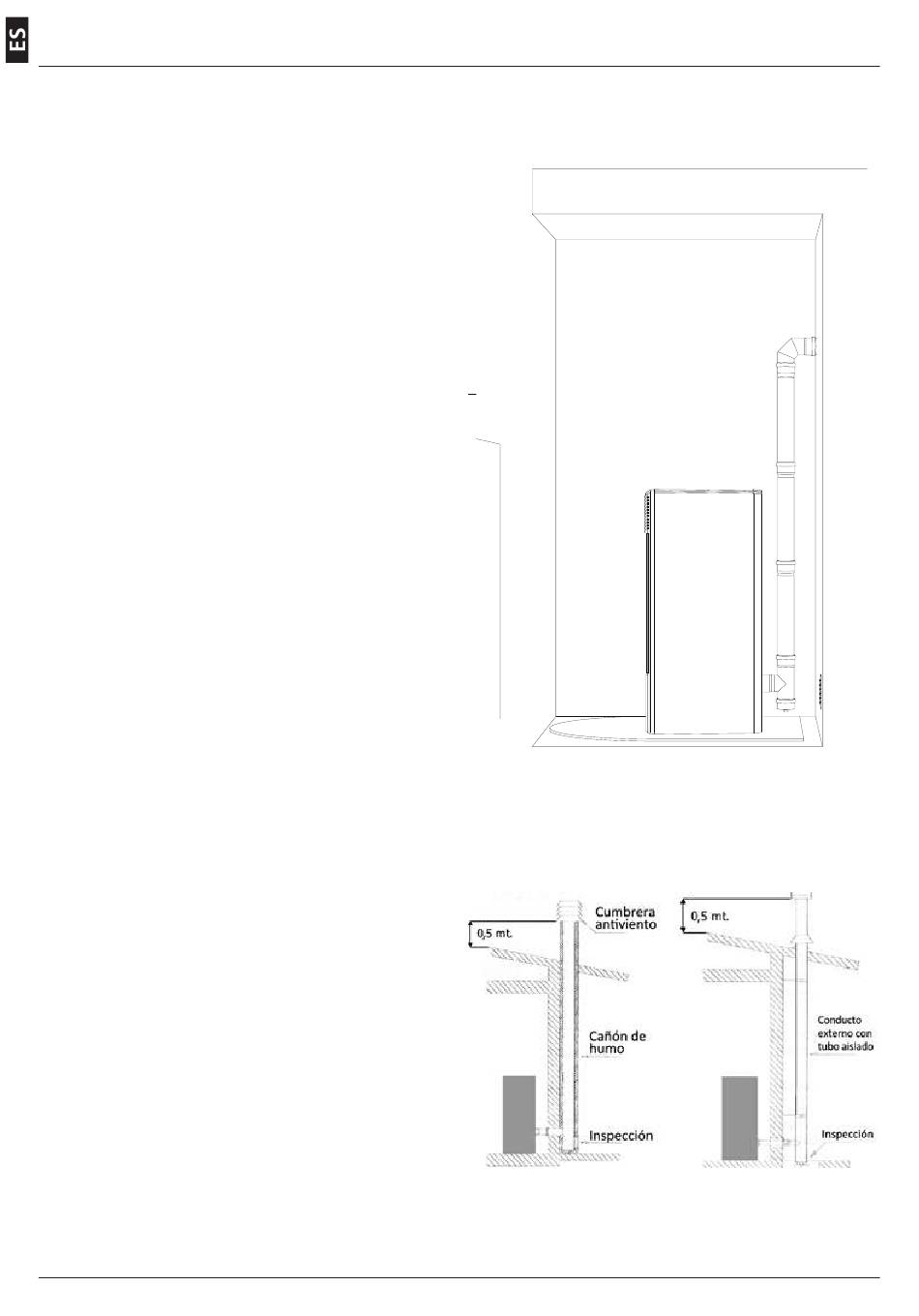

Fig. 2: conexión con el
cañón de humo
Fig. 3: conexión a un
conducto externo con tubo
aislado o doble pareduna
cumbrera antiviento
