Chimenea de gas de combustión
Evite el contacto con chimenea combustible (por
ejemplo, las vigas de madera) y en todo caso proveer
a su aislamiento con material ignífugo. En caso de
paso de tuberías a través de los techos o paredes,
se recomienda utilizar los kits especiales de cruzar,
certificados, están disponibles comercialmente.
En el caso de un incendio en la chimenea, apague
el Inserto Camino, desconectarse de la red y nunca
abrir la puerta. Luego llame a las autoridades.
Tapa de la chimenea
La tapa de la chimenea deberá respetar los
siguientes requisitos:
• Debe tener el diámetro equivalente y la forma
interna de la salida de humos.
• Debe tener un diámetro de salida útil que no sea
menor del doble del de la salida de humos.
• La parte de la chimenea que sobresale del techo
o que esté en contacto con el exterior (por
ejemplo, en el caso de lofts o áticos abiertos),
deberá estar cubierta con elementos de ladrillo
o de baldosa, debiendo, en cualquier caso, estar
bien aislada.
• Debe construirse para evitar que entre la lluvia, la
nieve y cuerpos extraños en la salida de humos,
de tal forma que la descarga de los productos de
combustión no se vea interferida o inhibida por
el viento procedente de cualquier parte o por la
fuerza que sea (una tapa de chimenea a prueba
de viento).

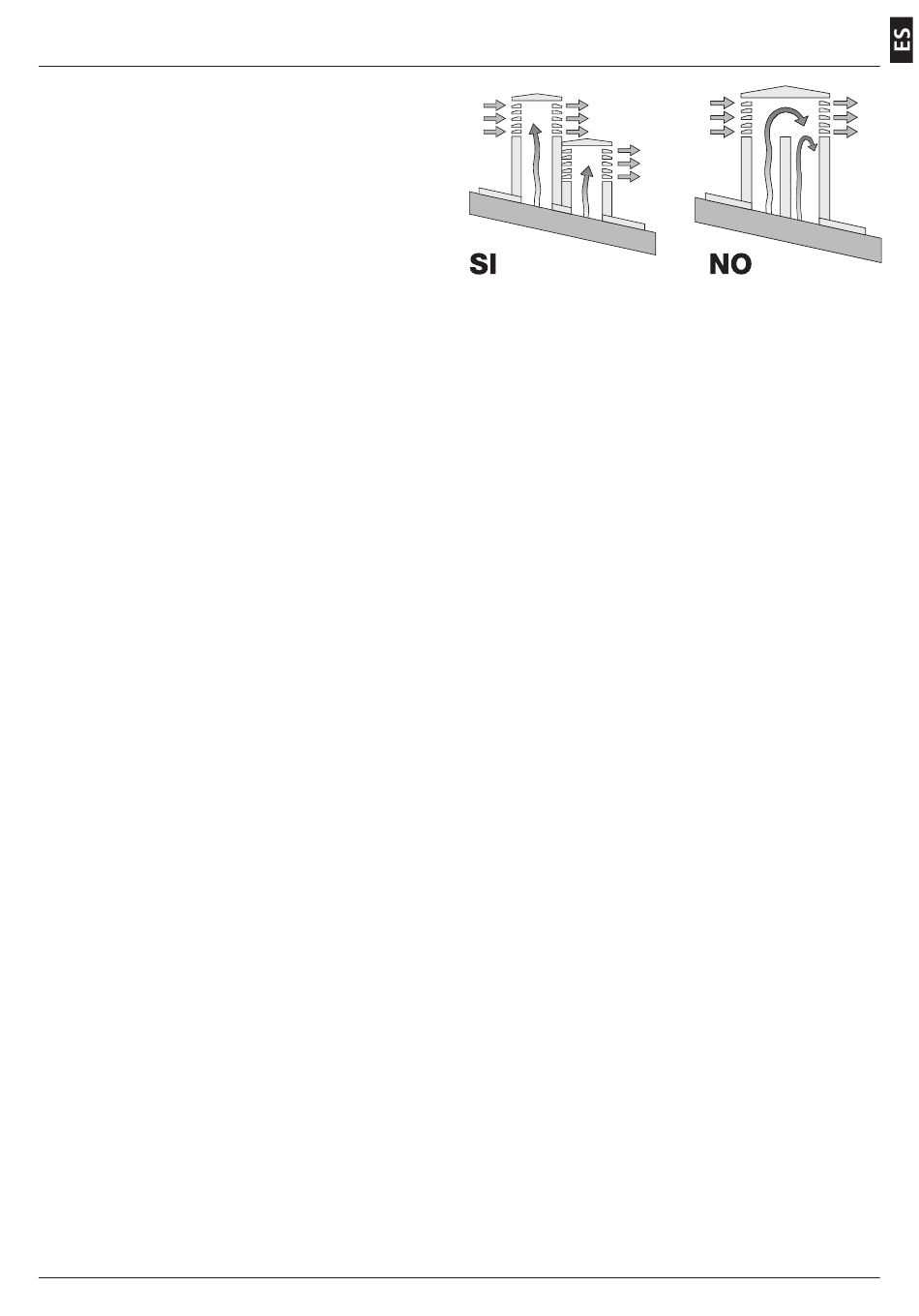

• La tapa de la chimenea deberá posicionarse de tal
forma que se garanticen la dispersión y dilución
adecuadas de los productos de combustión y,
además, deberá encontrarse fuera de la zona de
reflujo. Esta zona tiene diferentes dimensiones y
formas dependiendo del ángulo de inclinación
del tejado, de manera que será necesario adoptar
alturas mínimas (fig. 2).
• La tapa de la chimenea deberá ser de un tipo
a prueba de viento y deberá encontrarse por
encima de la cumbrera.
• Las eventuales estructuras u otros obstáculos
que se encuentren más altos que la tapa de la
chimenea no deberán encontrarse demasiado
cerca de la propia tapa de la chimenea.
• La estufa no se debe instalar en la chimenea
compartida.
Características del Inserto Camino
NOTA:
- El aparato debe ser instalado por un técnico
cualificado que posea los requisitos técnico-
profesionales según el D. M. 37/2008 que, bajo su
responsabilidad, garantice el respeto de las normas
según las reglas de la buena técnica.
- El Inserto Camino debe ser conectado a una
instalación de calefacción y/o a una red de
producción de agua caliente sanitaria, compatible
con su rendimiento y su potencia.
- También es necesario tener en consideración
todas las leyes y normas nacionales, regionales,
provinciales y municipales del país donde se instala.
- controle que el piso no sea inflamable: si es
necesario utilice una tarima adecuada.
- En el local donde se instala el generador de calor
no deben preexistir ni ser instaladas campanas
con extractor o conductos de ventilación de tipo
colectivo.
En el caso en que estos aparatos se encuentren en
locales adyacentes comunicantes con el local de
instalación, está prohibido su uso simultáneamente
al generadotr de calor, donde exista el riesgo de
que uno de los dos locales sea puesto en depresión
con respecto al otro.
- No está admitida la instalación en habitaciones
o baños.
- La tarjeta lleva un dispositivo anticongelante, que
permite hacer funcionar la bomba con temperaturas
inferiores a los 4 grados. Si la instalación se queda
parada para bastante tiempo y hay riesgo de hielo,
vacíar toda las instalación térmica y sanitaria.
- El insert camino puede modular, se aconseja igual
la instalación de un vaso de expansión o puffer.
9
