Configuração do esquema hidráulico do Recuperador de Calor
AOS CUIDADOS DE UM TÉCNICO ESPECIALIZADO
Antes de acender o Recuperador de Calor é necessário configurar o esquema hidráulico no qual deseja trabalhar. o Recupe-
rador de Calor está preparada para receber o contacto limpo de um termostato externo (aberto/fechado, o termostato não
deve fornecer tensão à placa. Se o termostato fornecer tensão à placa causando falhas, a garantia é anulada), duas sondas
de temperatura e uma válvula motorizada. Todos esses componentes podem ser conectados por meio da caixa de bornes
situada na placa do Recuperador de Calor.

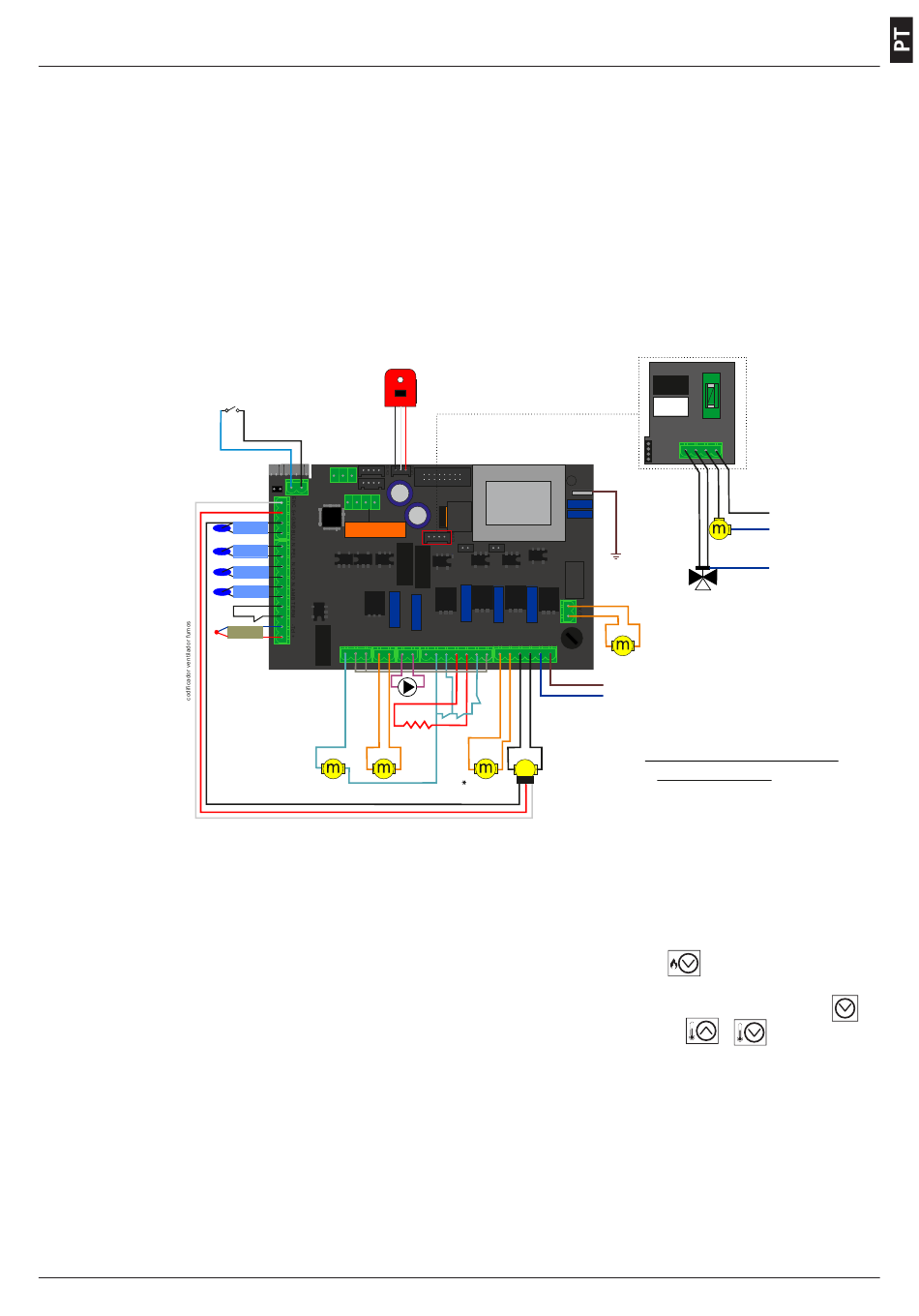

Esquema elétrico da unidade de comando
1.0
Para o técnico especializado:
Para configurar o esquema hidráulico é necessário premir a tecla SET e depois com a tecla
o menu 09 "Calibrações técnicas" . Premir novamente a tecla SET para entrar no menu e inserir a chave de acesso na pos-
se apenas do técnico autorizado da casa fabricante. Confirmar a senha por meio da tecla set e, por meio da tecla
potência, ir ao menu 3 "esquema hidráulico". Confirmar com a tecla SET e, por meio das teclas
escolher o número de esquema hidráulico desejado. Confirmar então com a tecla SET.
Para o usuário final:
É possível alterar o princípio de funcionamento do Recuperador de Calor com base na estação escolhendo entre verão e
inverno. Para escolher a estação, premir SET e no ecrã irá aparecer escolher estação. Premir novamente a tecla SET e escolher
a estação com as teclas 1 e 2. Uma vez selecionada, premir a tecla ON/OFF para sair.
A escolha da estação modifica o funcionamento do Recuperador de Calor, ver próximo capítulo.
ESQUEMA DAS CONEXÕES ELÉTRICAS
HIDRO UNIVERSAL
TRANSDUTOR
DE PRESSÃO
CONTACTO
SANITÁRIO
+12V H GND
Cn11
JTAG
SERIAL
AUX IN
Cn24
Cn15
Cn17
Cn9
Cn21
sonda NTC S2
CONSOLA E ACESSÓRIOS
puffer superiore
ADICIONAIS ONDAS CONDUZIDAS
sonda NTC S1
puffer inferiore
sonda NTC
caldeira
sonda NTC
ambiente
termostato
ext. -
sonda TCJ
fumos
Cn19 Cn6 Cn16
+
AUX2 AL3 V2/PO P.B.C N
Cn7
P.B.C.
VELA
CÓCLEA
LIMPADOR
codificador ventilador fumos
PLACA L023
PE
ECRÃ
FUSÍVEL
Cn2
1
Cn4 Cn8
AL1 AL2 COC SCA FUMOS N F
N ACC
REDE 230Vac
ALM
ALC
ALF
m
VENTILADOR VENTILADOR
AMBIENTAL
FUMOS
PLACA Q055
P2 P3 P4 F
F
N
TURBULADOR
(OPCIONAL)
N
TERRA
LADO
LADO
AQUEC.
SANIT.
3VIAS
COMPACTADOR
ALF=termostato de segurança geral
ALC=interruptor de pressão
ALM=microswitch
*
O ventilador ambiental não está
presente
07.04.2017
da potência percorrer até
e da temperatura,
da
