Configuration du schéma hydraulique Insert a Cheminée
DOIT ÊTRE EFFECTUÉE PAR UN TECHNICIEN SPÉCIALISÉ
Avant d'allumer l'Insert a Cheminée, il est nécessaire de configurer le schéma hydraulique sur lequel
on souhaite travailler. Pour recevoir le contact propre, l'Insert a Cheminée est équipée d'un thermostat
externe (ouvert/fermé, le thermostat ne doit pas donner de la tension à la carte. Si le thermostat porte
de la tension à la carte en causant des dommages, la garantie déchoit), de deux sondes de température
et d'une vanne motorisée. Tous ces composants peuvent être branchés dans le boîtier de connexion
situé à l'arrière de l'Insert a Cheminée.
Schéma électrique de la centrale
CONTACT
SANITAIRE
sonde NTC S2
puffer supérieure
sonde NTC S1
puffer inférieure
Sonde NTC
chaudière
Sonde NTC
PIÈCE
thermostat
ext.
sonde TCJ
fumées
Pour le technicien spécialisé :
Pour configurer le schéma hydraulique, il est nécessaire d'appuyer sur la touche SET, puis avec la touche
de la puissance, faire défiler jusqu'au menu 09 "Étalonnages technicien". Appuyer de nouveau
sur la touche SET pour accéder au menu et saisir la clé d'accès détenu uniquement par le technicien
autorisé par le fabricant. Confirmer le mot de passe avec la touche SET et, avec la touche
de la puissance, accéder au menu 3 "schéma hydraulique". Confirmer avec la touche SET et, grâce
aux touches et
confirmer avec la touche SET.
Pour l'utilisateur final :
Il est possible de modifier le principe de fonctionnement de l'Insert a Cheminée en fonction de la saison
en sélectionnant hiver ou été. Pour choisir la saison, appuyer sur SET et "choisir saison" s'affiche à
l'écran. Puis appuyer de nouveau sur la touche set et choisir la saison avec les touches 1 et 2. Après avoir
choisi, appuyer sur la touche ON/OFF pour quitter.
Le choix de la saison modifie le fonctionnement de l'Insert a Cheminée, voir chapitre suivant.

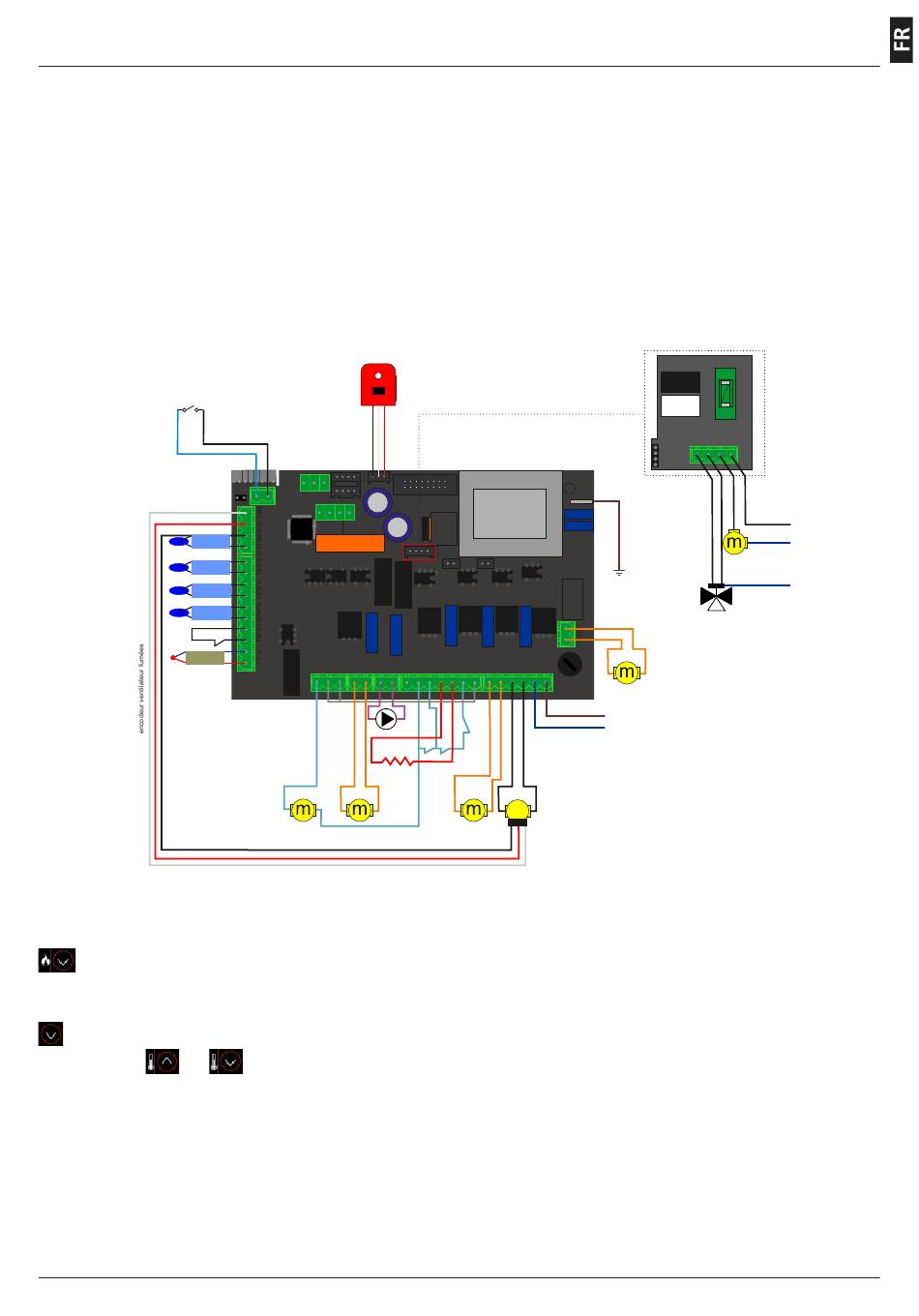

SCHÉMA UNIVERSEL DES BRANCHEMENTS
ÉLECTRIQUES CHAUDIÈRE HYDRO
TRANSDUCTEUR DE
PRESSION
+12V H GND
Cn11
JTAG
SÉRIEL
AUX IN
Cn24
Cn15
Cn17
Cn9
Cn21
CONSOLE ET ACCESSOIRES
SUPPLÉMENTAIRES PAR
COURANTS PORTEURS EN LIGNE
-
Cn6 Cn16
Cn19
+
V2/PO P.B.C N
AUX2 AL3
Cn7
P.B.C.
BOUGIE
VIS D'ARCHIMÈDE
NETTOYEUR
encodeur ventilateur fumées
de la température, choisir le numéro du schéma hydraulique souhaité. Puis
CARTE L023
PE
ÉCRAN
FUSIBLE
Cn2
Cn4 Cn8
AL2
N AL1 ACC COC SCA FUMÉES N F
RÉSEAU 230Vac
ALM
ALC ALF
m
*
VENTILATEUR
VENTILATEUR
AMBIANT
FUMÉES
CARTE Q055
P2 P3 P4 F
TURBOLATEUR
(EN OPTION)
TERRE
CÔTÉ
CÔTÉ
CHAUFF.
SANIT.
3 VOIES
1
COMPACTEUR
ALF = thermostat sécurité générale
ALC = dépressiomètre
ALM = microrupteur
*
ventilateur ambiant non fourni
