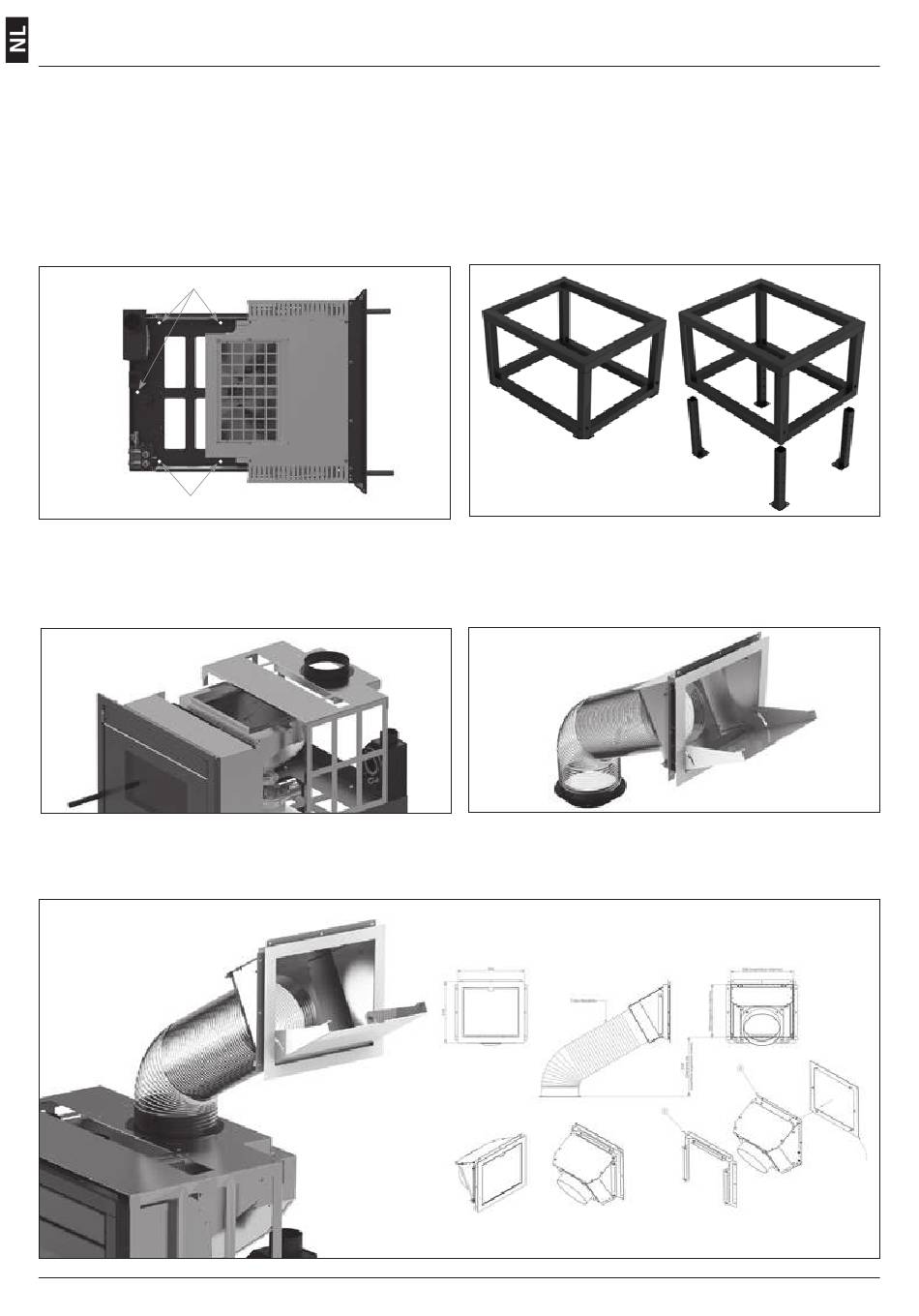

Montage inzethaard
Bevestiging inzethaard
Bevestig de inzethaard aan de grondplaat of aan het
voetstuk m.b.v. geschikte bevestigingsschroeven
(niet meegeleverd)
Bij een reeds bestaande schoorsteen, de
zijopeningen voorbereiden voor toegang.
Bevestigingsschroeven
Bevestigingsschroeven
Systeem voor zijdelings laden (optie)
Monteer het systeem voor zijdelings laden voor de
bekleding van de inzethaard wordt gebouwd.
Monteer nu de zijdelingse laadmond in de
bekleding en sluit de flexibele buis aan.
10
Bevestiging voetstuk (Optie)
Als u het voetstuk van de haard hebt gekocht,
moet u het eerst aan de vloer bevestigen en de
hoogte van de poten afstellen. Als u kiest voor
zijdelings laden van de pellets adviseren wij
de minimumafmeting te behouden zodat de
laadmond niet te hoog staat.
Sluit de flexibele buis aan met de laadmond,
aanwezig op het reservoir, bereken de nuttige
lengte van de buis met een minimumhelling van
50°.
