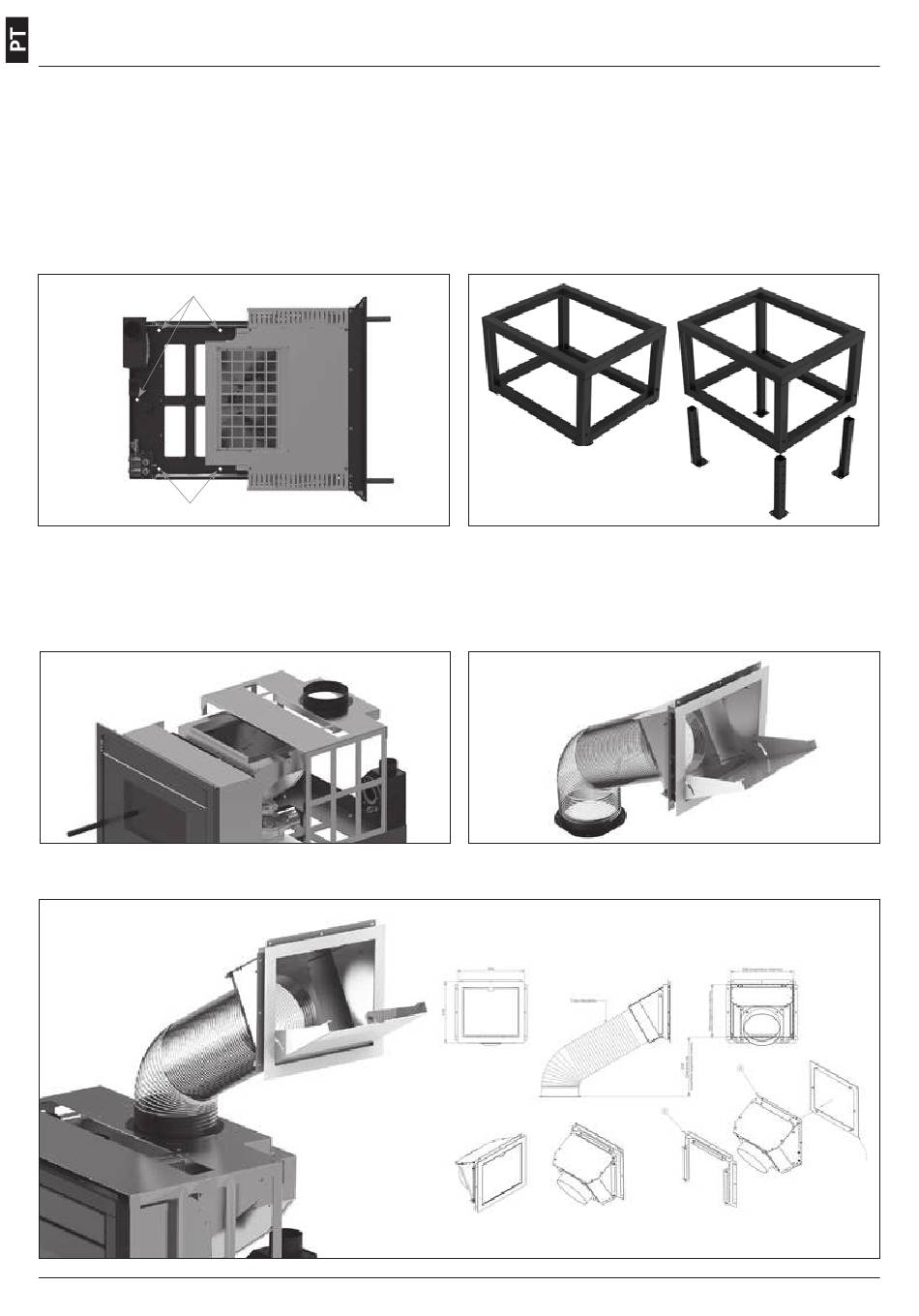

Montagem do Recuperador de calor
Fixação do Recuperador de calor
Fixeo Recuperador de Calor na base ou no nosso
pedestal (opcional) usando os parafusos de fixação
apropriados (não fornecidos).
Seo Recuperador de Calor já existir, as aberturas
laterais devem ser accesivel.
Furos dos parafusos de fixação
Furos dos parafusos de fixação
Sistema de carga lateral (Opcional)
A montagem da carga lateral deve ser feita antes
da construção do revestimento do Recuperador de
calor.
Agora, encaixa a boca de carregamento lateral no revestimento e conecte a mangueira.
10
Fixação do pedestal (Opcional)
Se você comprou o pedestal de inserção de
Recuperador de calor, primeiro você tem que fixá-
lo no chão e escolher a altura das pernas. Se você
instalar a carga lateral, é recomendável manter
o tamanho mínimo para não deixar a boca de
carregamento muito alta.
Conecte ao tubo flexível à boca de carregamento
no tanque, calculando o comprimento útil do tubo
com uma inclinação mínima de 50°.
