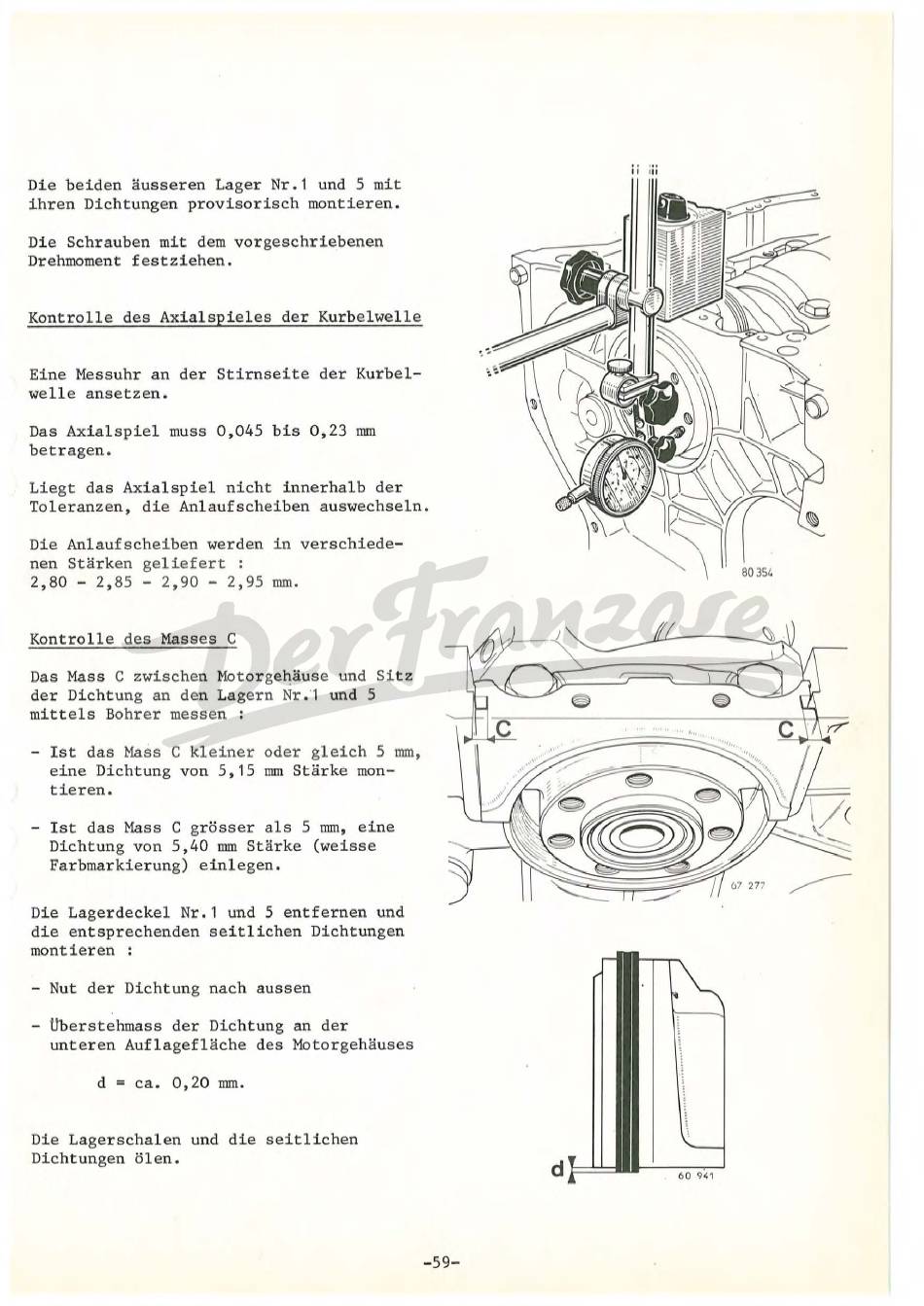

Die beiden äusseren Lager Nr,1 und 5 mit
ihren Dichtungen provisorisch montieren.
Die Schrauben mit dem vorgeschriebenen
Drehmoment festziehen.
Kontrolle des Axialspieles der Kurbelwelle
Eine Messuhr an der Stirnseite der Kurbel-
welle ansetzen.
Das Axialspiel muss 0,045 bis 0,23 mm
betragen,
Liegt das Axialspiel nicht innerhalb der
Toleranzen, die Anlaufscheiben auswechseln,
Die Anlaufscheiben werden in verschiede-
nen Stärken geliefert :
2,80 - 2,85 - 2,90 - 2,95
mm.
Kontrolle des Masses C
Das Mass C zwischen Motorge~äuse und Sitz
der Dichtung an den Lagern Nr. ·1 und 5
mittels Bohrer messen:
Ist das Mass C
kleiner oder gleich 5 mm,
eine Dichtung von 5,15 mm Stärke mon-
tieren.
Ist das
Mass C grösser als 5
mm, eine
Dichtung
von 5,40 mm
Stärke (weisse
Farbmarkierung) einlegen.
Die Lagerdeckel Nr.1 und 5 entfernen und
die entsprechenden seitlichen Dichtungen
montieren
Nut der Dichtung nach aussen
Uberstehmass der Dichtung an der
unteren Auflagefläche des Motorgehäuses
d
=
ca. 0,20 mm.
Die Lagerschalen und die seitlichen
Dichtungen ölen.
-59-
