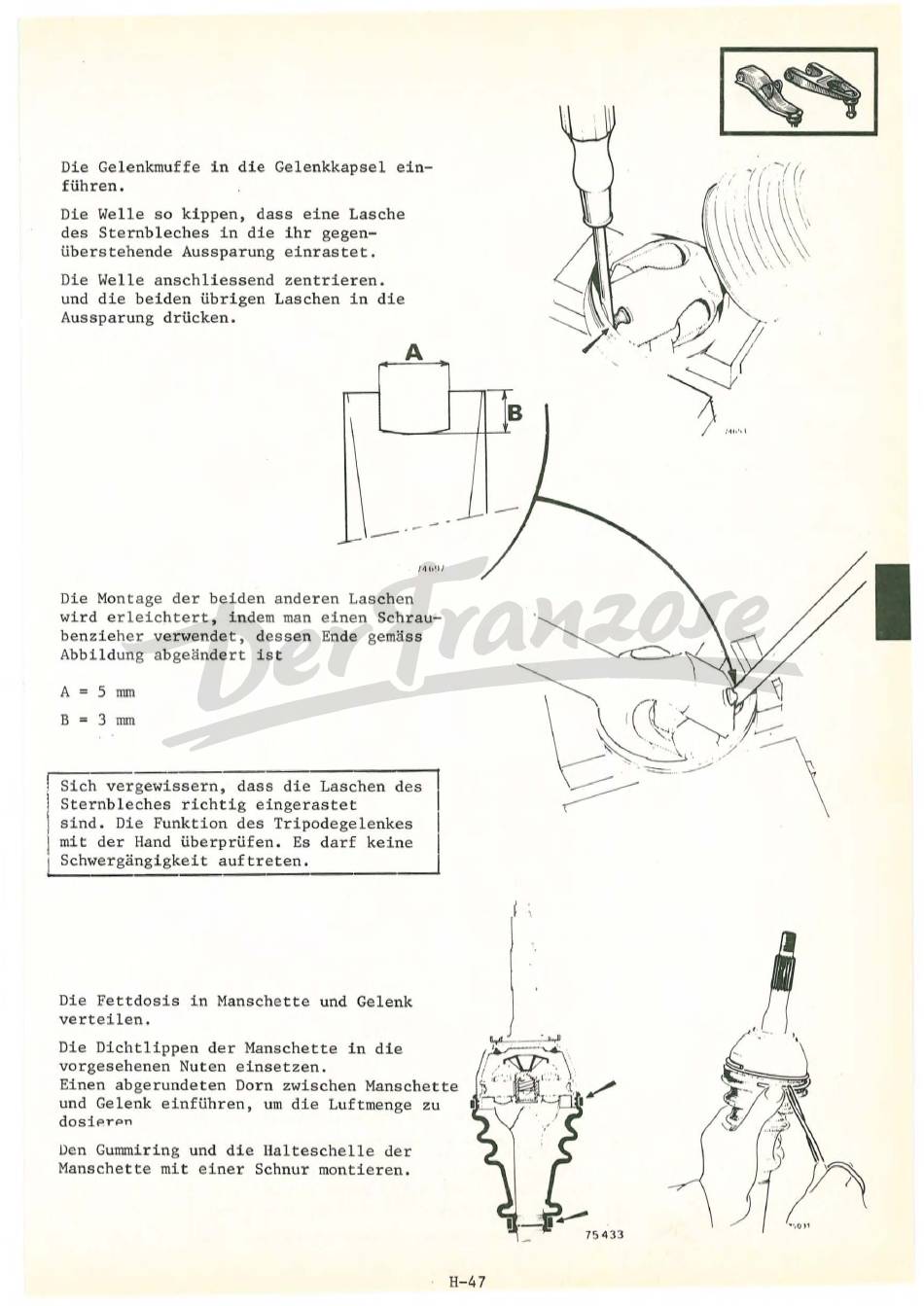

Die Gelenkmuffe in die Gelenkkapsel ein-
führen.
Die Welle so kippen, dass eine Lasche
des Sternbleches in die ihr gegen-
überstehende Aussparung einrastet.
Die Welle anschliessend zentrieren.
und die beiden übrigen Laschen in die
Aussparung drücken.
A
/llh!)/
Die Montage der beiden anderen Laschen
wird erleichtert, indem man einen Schrau-
benzieher verwendet, dessen Ende gemäss
Abbildung abgeändert ist
A
=
5
mm
B'"3mm
Sich vergewissern, dass die Laschen des
Sternbleches richtig eingerastet
sind. Die Funktion des Tripodegelenkes
mit der Hand überprüfen . Es darf keine
Schwergängigkeit auftreten.
Die Fettdosis in Manschette und Gelenk
verteilen.
Die Dichtlippen der Manschette in die
vorgesehenen Nuten einsetzen.
Einen abgerundeten Dorn zwischen Manschette
und Gelenk einführen, um die Luftmenge zu
dosiPrPn
ücn Gummiring und die Haltesehelle der
Manschette mit einer Schnur montieren.
H-47
,~
