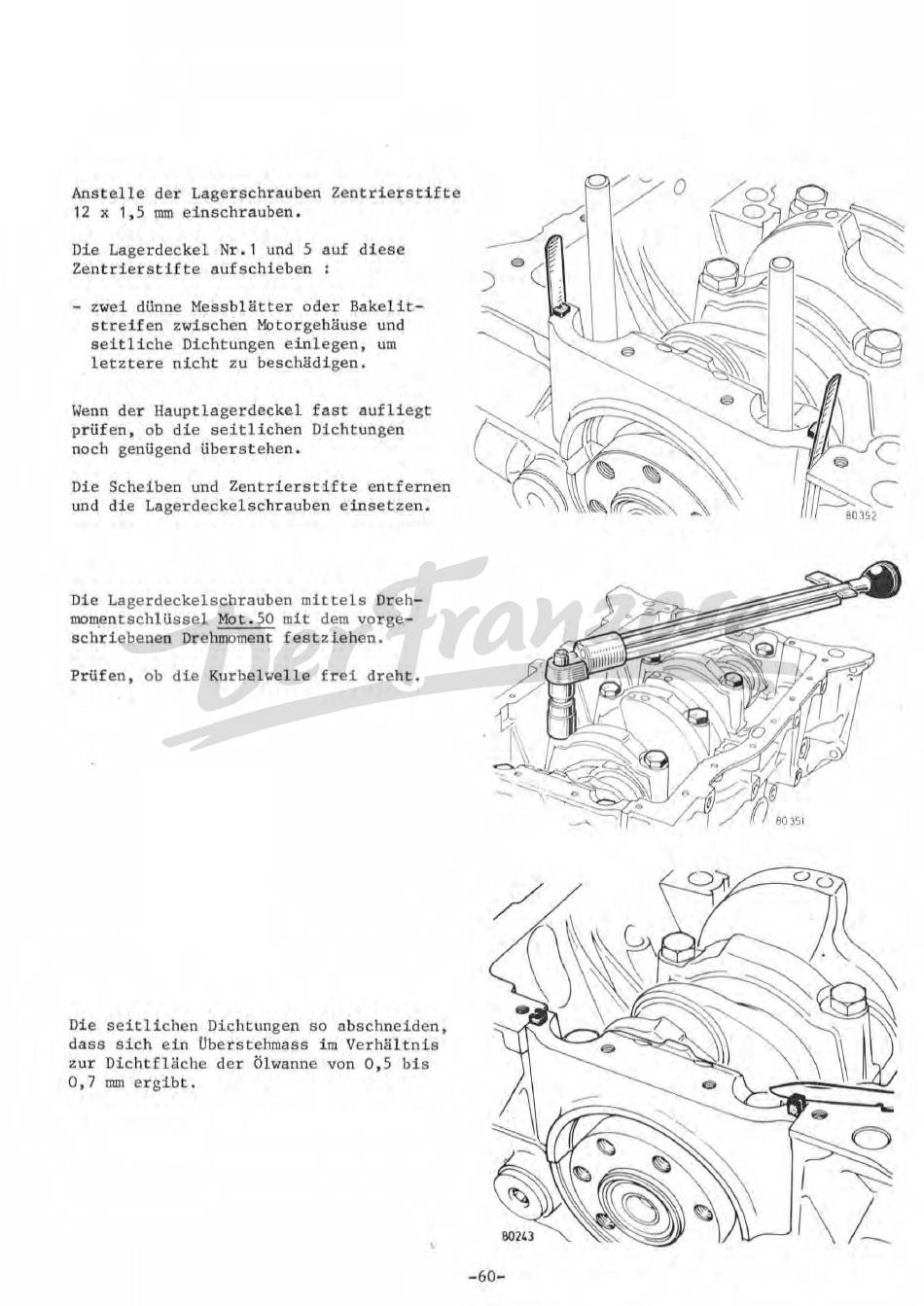

Renault 20 M.R. 174 1975 Reparaturhandbuch Seite 476

Anstelle der Lagerschrauben Zentrierstifte
12 x 1,5 mm einschrauben .
Die Lagerdeckel Nr.1 und 5 auf diese
Zentrierstifte aufschieben
- zwei dünne Messblätter oder Bakelit-
streifen zwischen Motorgehäuse und
seitliche Dichtungen einlegen, um
letztere nicht zu beschädigen.
Wenn der Hauptlagerdeckel fast aufliegt
prüfen , ob die seitlichen Dichtungen
noch genügend überstehen.
Die Scheiben und Zentrierstifte entfernen
und di e Lagerdeckelschrauben einsetzen.
Die Lagerdeckelschrauben mittels Dreh-
momentschlüssel Mot.50 mit dem vorge-
schriebenen Drehmoment festziehen.
Prüfen , ob die Kurbelwelle frei dreht.
Die seitlichen Dichtungen so abschneiden,
dass sich ein Uberstehmass im Verhältnis
zur Dichtfläche der Ölwanne von 0,5 bis
0,7 mm ergibt.
C
-60-
