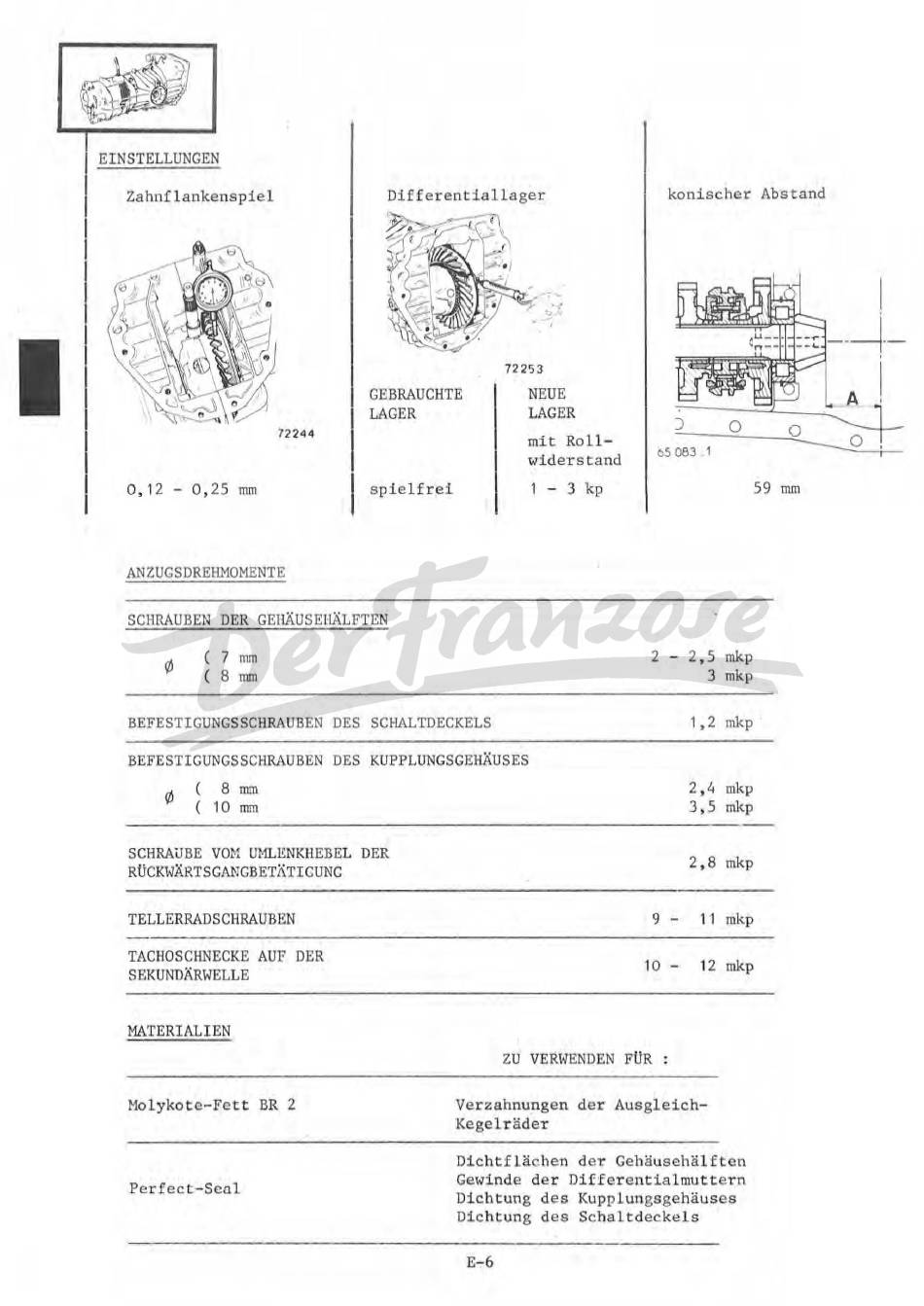

Renault 20 M.R. 174 1975 Reparaturhandbuch Seite 159

.~~~
\w~
EINSTELLUNGEN
Zahnflankenspiel
konischer Abstand
A
722 44
GEBRAUCHTE
LAGER
72253
NEUE
LAGER
mit Roll-
widerstand
~ )
~
) 0
Q____p
i
~5 083 -
1
0, 12 - 0 , 25
mm
1
spielfr ei
ANZUGSDREHMOMENTE
SCHRAUBEN DER GEilÄUSEHÄLFTEN
r/J
( 7
mm
( 8
mm
1 -
3 kp
2 - 2,5
mkp
3 mkp
59
mm
BEFESTIGUNGSSCHRAUBEN DES SCHALTDECKELS 1,2 mkp
BEFESTIGUNGSSCHRAUBEN DES KUPPLUNGSGEHÄUSES
r/J
( 8 mm
( 10 mm
SCHRAüBE vm1 UMLENKHEBEL DER
RUCKWÄRTSGANGBETÄTICUNC
TELLERRADSCHRAUBEN
TACHOSCHNECKE AUF DER
SF.KUNOÄRWELLE
MATERIALIEN
Molykote-Fe tt
BR 2
Perf e ct-Seal
2 ,4 mkp
3, 5 mkp
2 ,8 mkp
9 - 11
mkp
10 - 12 mkp
ZU
VERWENDEN FUR
Verzahnungen der Ausgleich-
Kegelräder
Dichtflächen der Gehäusehälften
Gewinde der Differentia l muttern
Dichtung de s Kupplunes gehäuses
Dichtung des Schaltdeckels
E-6
