Ist das Uberstehmass nicht korrekt, mit
einem Satz neuer Laufbuchsen kontrollie-
ren, ob die Differenz auf einen Schaden
am Motorgehäuse oder an den Laufbuchsen
zurückzuführen ist.
Zur Information nachstehende theoreti-
sche Werte
- Höhe
(H)
der Laufbuchse zwischen oberer
Dichtfläche und unterer Auflagefläche
ij
=
93,065
bis
93,095
mm
- Höhe (K) des Motorgehäuses zwischen
oberer Dichtfläche und Auflagefläche
der Laufbuchsen:
K
=
92,945 bis 92,985 mm

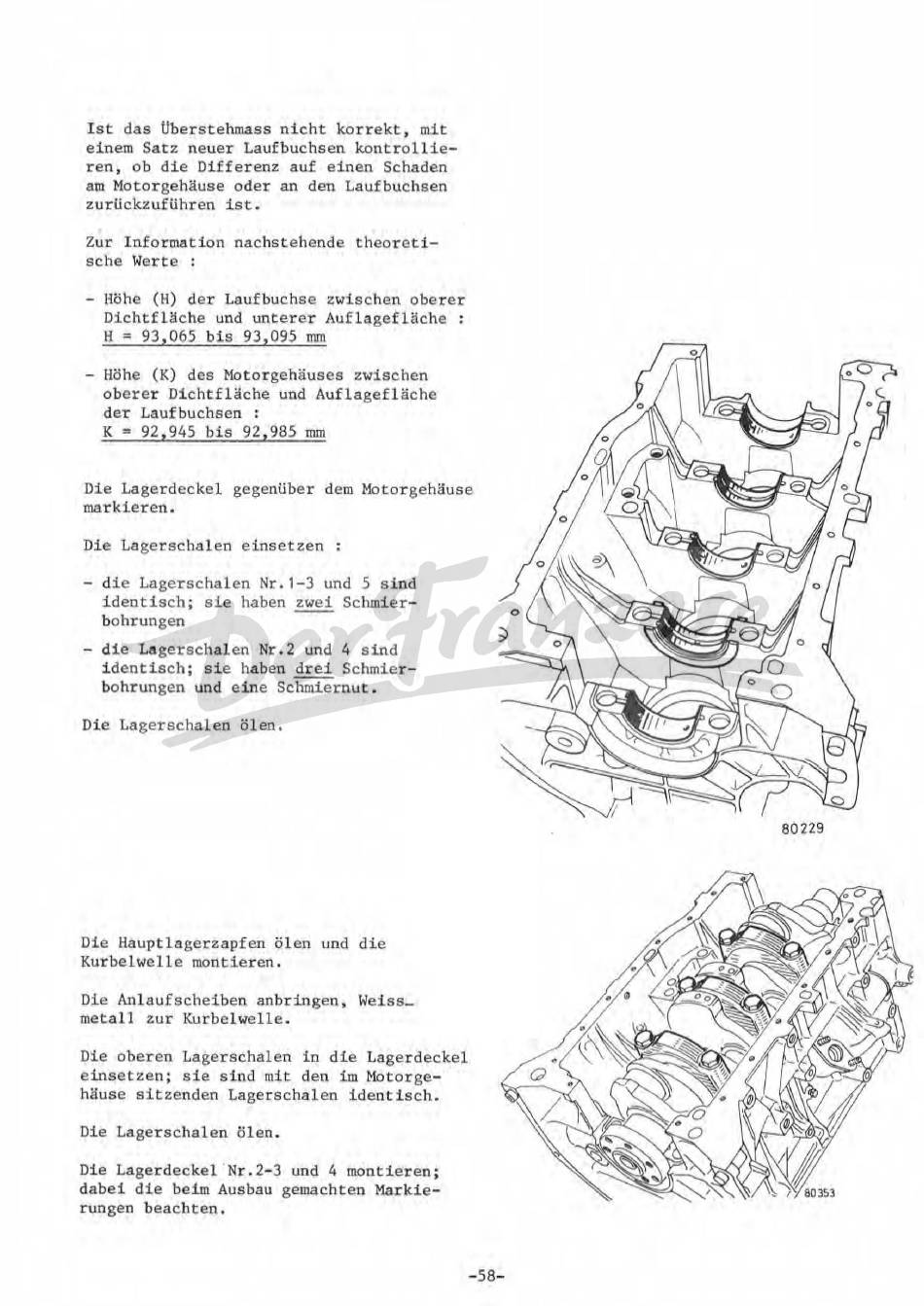

Die Lagerdeckel gegenüber dem Motorgehäuse
markieren.
Die Lagerschalen einsetzen:
- die Lagerschalen Nr.1-3 und 5 sind
identisch; sie haben zwei Schmier-
bohrungen
- die Lagerschalen Nr.2 und 4 sind
identisch; sie haben drei Schmier-
bohrungen und eine Schmiernut.
Die Lagerschalen ölen.
Die Hauptlagerzapfen ölen und die
Kurbelwelle montieren .
Die Anlaufscheiben anbringen, Weiss_
metall zur Kurbelwelle.
Die oberen Lagerschalen in die Lagerdeckel
einsetzen; sie sind mit den im Motorge-
häuse sitzenden Lagerschalen identisch.
Die Lagerschalen ölen.
Die Lagerdeckel .Nr.2-3 und 4 montieren;
dabei die beim Ausbau gemachten Markie-
rungen beachten,
-58-
80229
