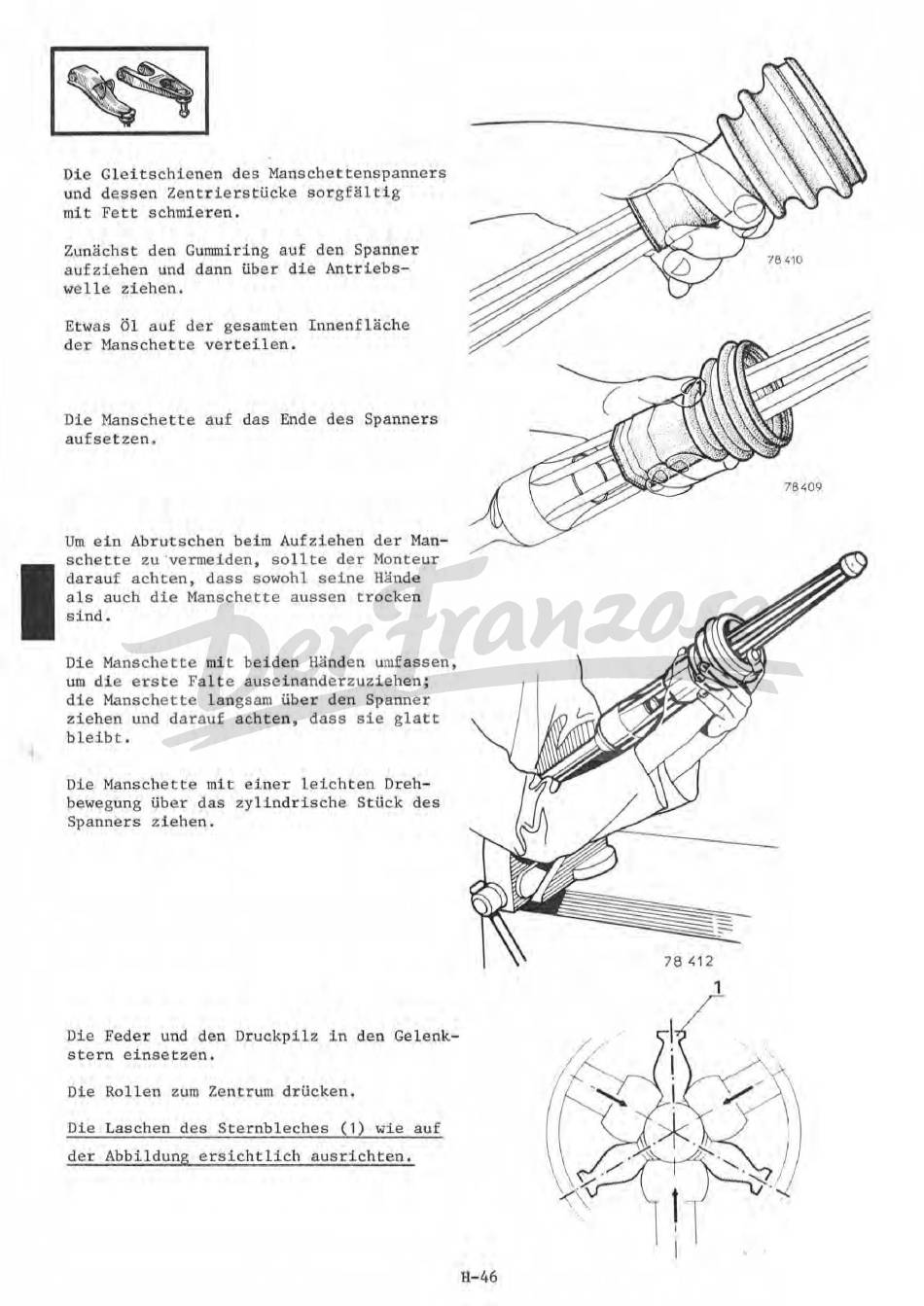

Die Gleitschienen des Manschettenspanners
und dessen Zentr iers tücke sorgfältig
mit Fett schmieren.
Zunächst den Gunnniring auf den Spanner
aufziehen und dann über die Antriebs-
welle ziehen.
Etwas Öl a uf der gesamt en Innenfläche
der Manschette verteilen.
Die Mansche tte auf das End e des Spanners
aufsetzen.
Um ein Abrutschen beim Aufziehen der Man-
schette zu ·vermeiden, sollte der Monteur
darauf achten, dass sowohl seine Hände
als auch die Manschette aussen trocken
sind.
Die Manschette mi t beiden Händen uiufassen,
um die erste Falte auseinanderzuziehen;
die Manschette langsam über den Spanner
ziehen und darauf achten , dass sie gl att
bleibt.
Die Manschette mit einer leichten Dreh-
bewegung über das zylindrische Stück des
Spanners ziehen.
Die Feder und den Druckpilz in den Gelenk-
stern einsetzen.
Die Rollen zum Zentrum drücken.
Die Laschen des Sternbleches (1) wie auf
der Abbildung ersichtlich ausrichten .
-
-
: -
78 ~1 2
1
)
-..::
H-46
