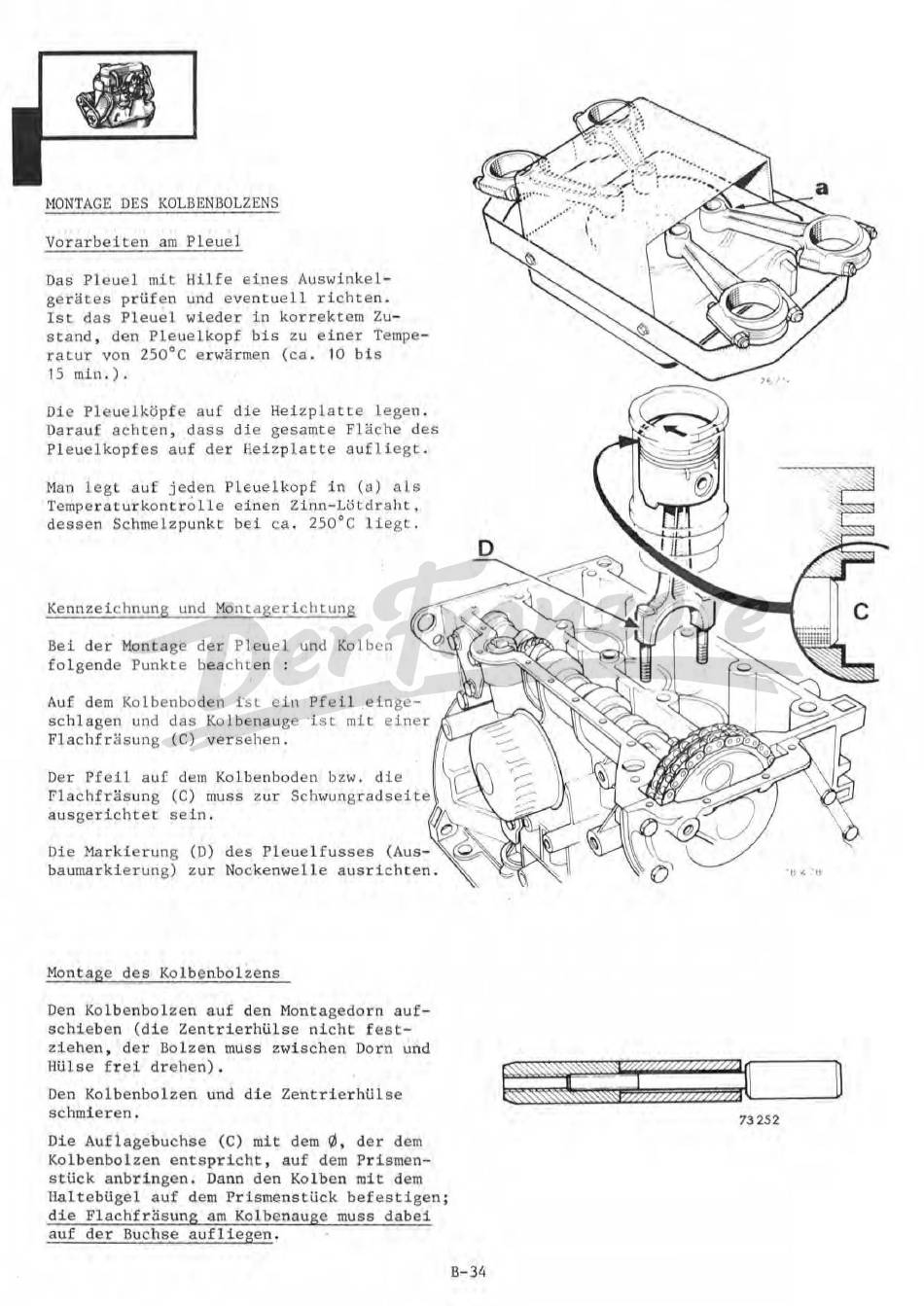

MONTAGE DES KOLBENßOLZENS
Vorarbeiten am Pleuel
Das Pleuel mit Hilf e e ines Auswinkel-
gerät es prüfen und eventuel l richten.
Ist das Pleuel wieder in korrektem Zu-
stand , den Pleuelkopf bis zu einer Tempe-
ratur von 250°C erwärmen (ca. 10 bis
15 min.).
Die Pleuelköpfe auf die Heizplatte l egen .
Darauf achten, dass die gesamt e Fläche des
Pleuelkopfes auf der Heizplatte aufliegt.
Man
legl auf jeden Pleuelkopf
in (a)
a ls
TemperaLurkontr6lle einen Zinn-LHtdraht.
dessen Schmelzpunkt bei ca . 250°0 liegt.
Kennzeichnung und Montage ric htung
Bei der Montage der Pleuel und Kolben
folgende Punkte beachten :
Auf dem Kolbenbode n fsl e in Pfeil einge-
schlagen und das Kolb enauge ·ist
mit
ei ne r
FlachfrHsung
(C)
versehen .
Der Pfeil auf
dem
Kolbenboden bzw. die
Flachfräsung
(C)
muss
ausgerichtet se in.
Die Markierun g (D)
baumarkierung) zur
Montage des Kolbenbolzens
Den Kolbenbolzen auf den Montagedorn auf-
schieben (die Zentrierhülse nicht fest-
ziehen, der Bolzen muss zwischen Dorn und
Hülse frei drehen).
Den Kolbenbolzen und die Zentrierhtilse
schmieren.
Die Auflagebuchse (C) mit dem
0,
der dem
Kolbenbolzen entspricht, auf dem Prismen-
stUck anbringen. Dann den Ko lben mit dem
Haltebügel auf dem Prlsmenstück befestigen;
die Flachfräsung am Kolhenauge muss dabei
auf der Buchse aufliegen.
