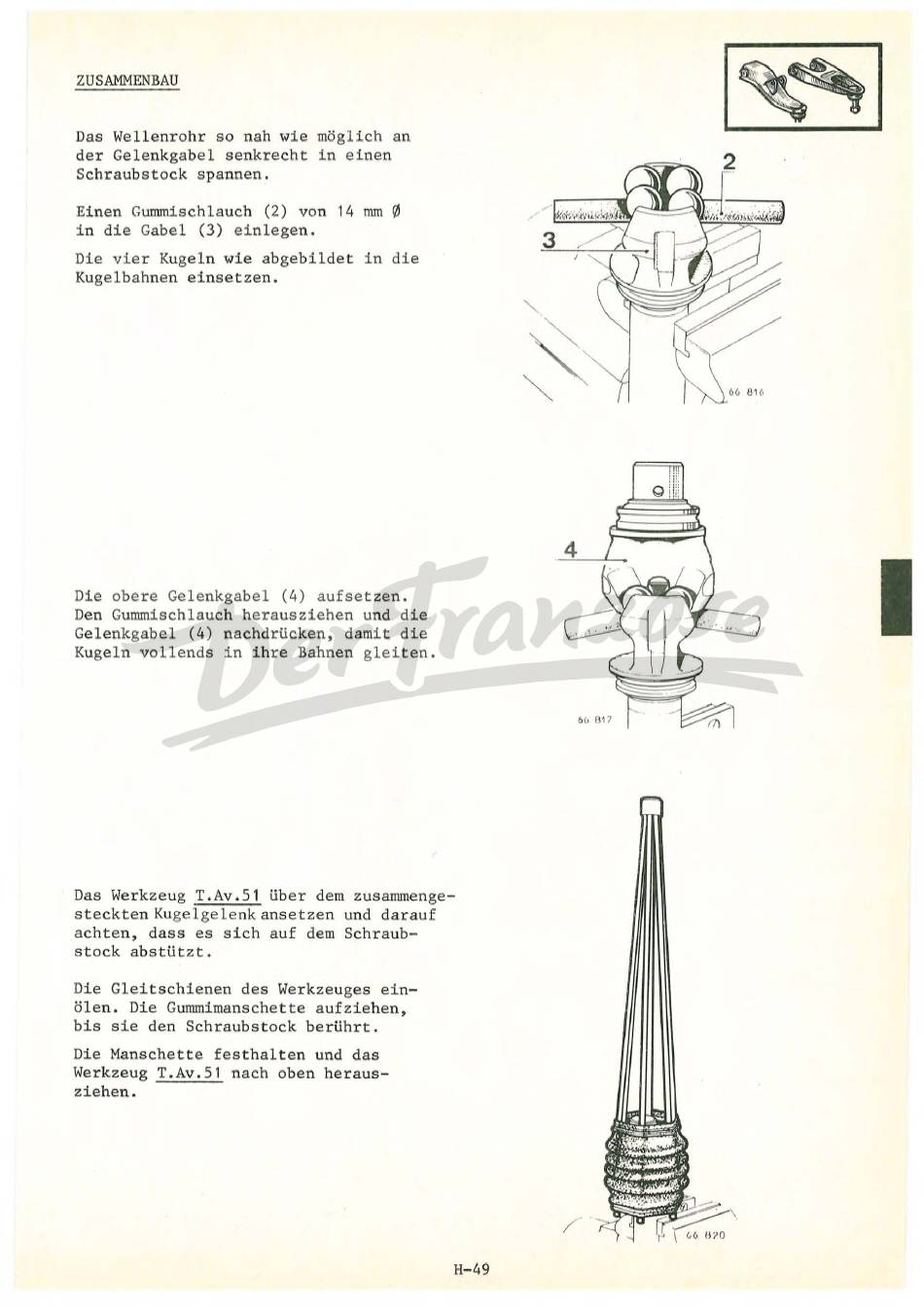

ZUSAMMENBAU
Das Wellenrohr so nah wie möglich an
der Gelenkgabel senkrecht in einen
Schraubstock spannen.
Einen Gummischlauch (2) von 14 mm
0
in die Gabel (3) einlegen.
Die vier Kugeln wie abgebildet i n die
Kugelbahnen einsetzen.
Die obere Gelenkgabel (4) aufsetzen.
Den Gummischlauch herausziehen und die
Gelenkgabel (4) nachdrUcken, damit die
Kugeln vollends i n ihre Bahnen gleiten.
Das Werkzeug T.Av.51 über dem zusammenge-
steckten Kugelgelenkansetzen und darauf
achten, dass es sich auf dem Schraub-
stock abstützt.
Die Gleitschienen des Werkzeuges ein-
ölen. Die Gummimanschette aufziehen,
bis sie den Schraubstock berührt.
Die Manschette festhalten und das
Werkzeug T.Av.5 1 nach oben heraus-
ziehen.
H - 49
,~
3
"·
'-..
0
4
1
/
