Rittal VX25 Ri4Power Montageanleitung Seite 53

SW13
4. Montage Hauptsammelschienensystem
4. Assembling the main busbar system
4. Montage des jeux de barres principaux

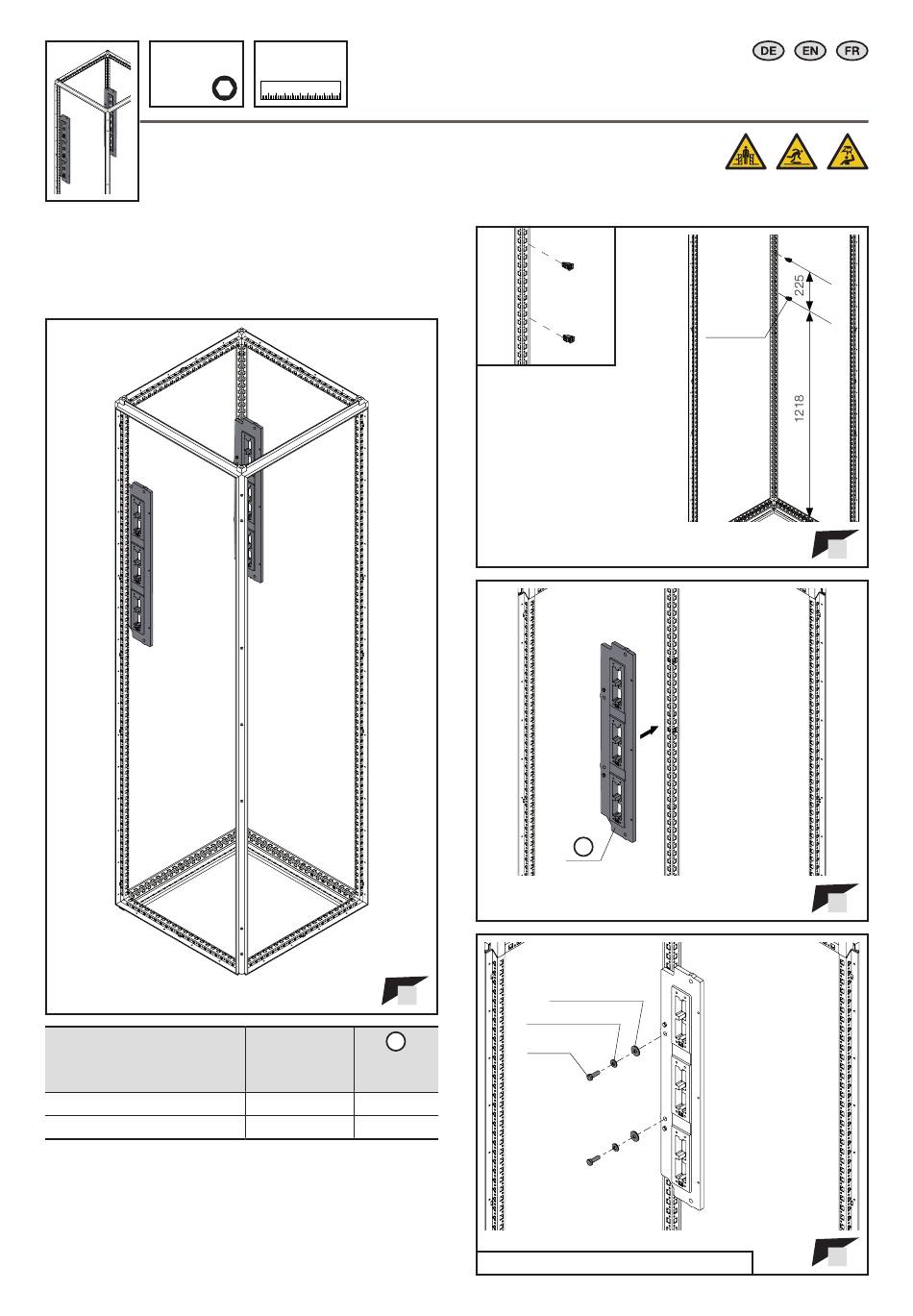

4.15 Sammelschienenhalter im Rückbereich
4.15 Busbar support in the rear section
4.15 Support de jeux de barres dans la partie arrière
Sammelschiene Abmessung mm
Busbar dimensions mm
Dimensions de la barre mm
50x10
50x10
VX25 Ri4Power – Schalt- und Energieverteilanlagen-System/Switchgear and power distribution system/Distribution de courant
mm
F
A
Anreihung
Baying Best.-Nr.
Juxtaposition Model No.
Référence
X 9686.060
– 9686.070
A
Ø8,4 (DIN 9021)
Ø8,4 (DIN 6796)
M8x25
M = 20 Nm (2x)
A
4165.500
F
F
F
53
