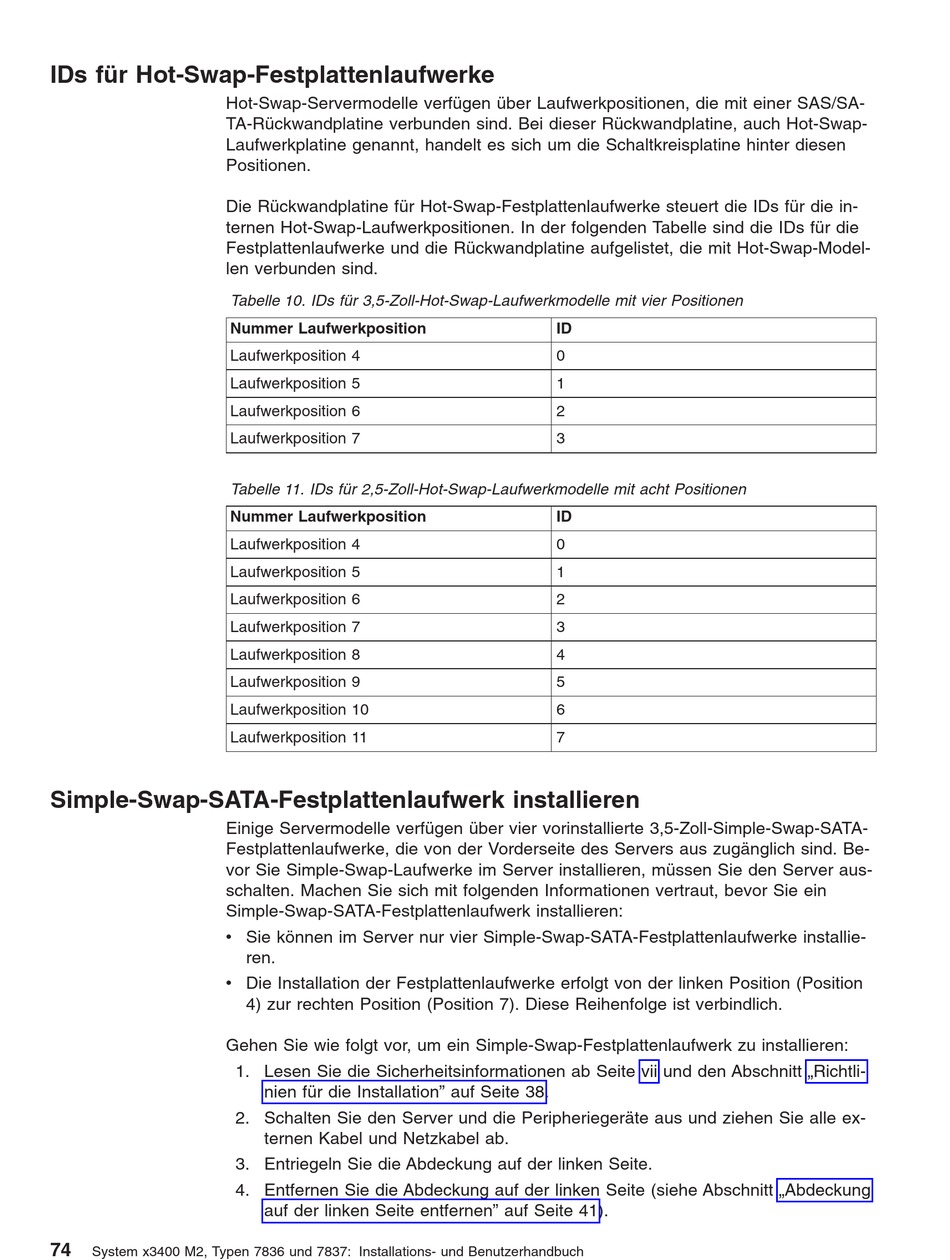

IDs für Hot-Swap-Festplattenlaufwerke
Hot-Swap-Servermodelle verfügen über Laufwerkpositionen, die mit einer SAS/SA-
TA-Rückwandplatine verbunden sind. Bei dieser Rückwandplatine, auch Hot-Swap-
Laufwerkplatine genannt, handelt es sich um die Schaltkreisplatine hinter diesen
Positionen.
Die Rückwandplatine für Hot-Swap-Festplattenlaufwerke steuert die IDs für die in-
ternen Hot-Swap-Laufwerkpositionen. In der folgenden Tabelle sind die IDs für die
Festplattenlaufwerke und die Rückwandplatine aufgelistet, die mit Hot-Swap-Model-
len verbunden sind.
Simple-Swap-SATA-Festplattenlaufwerk installieren
Einige Servermodelle verfügen über vier vorinstallierte 3,5-Zoll-Simple-Swap-SATA-
Festplattenlaufwerke, die von der Vorderseite des Servers aus zugänglich sind. Be-
vor Sie Simple-Swap-Laufwerke im Server installieren, müssen Sie den Server aus-
schalten. Machen Sie sich mit folgenden Informationen vertraut, bevor Sie ein
Simple-Swap-SATA-Festplattenlaufwerk installieren:
v Sie können im Server nur vier Simple-Swap-SATA-Festplattenlaufwerke installie-
v Die Installation der Festplattenlaufwerke erfolgt von der linken Position (Position
Gehen Sie wie folgt vor, um ein Simple-Swap-Festplattenlaufwerk zu installieren:
74
System x3400 M2, Typen 7836 und 7837: Installations- und Benutzerhandbuch
Tabelle 10. IDs für 3,5-Zoll-Hot-Swap-Laufwerkmodelle mit vier Positionen
Nummer Laufwerkposition
Laufwerkposition 4
Laufwerkposition 5
Laufwerkposition 6
Laufwerkposition 7
Tabelle 11. IDs für 2,5-Zoll-Hot-Swap-Laufwerkmodelle mit acht Positionen
Nummer Laufwerkposition
Laufwerkposition 4
Laufwerkposition 5
Laufwerkposition 6
Laufwerkposition 7
Laufwerkposition 8
Laufwerkposition 9
Laufwerkposition 10
Laufwerkposition 11
ren.
4) zur rechten Position (Position 7). Diese Reihenfolge ist verbindlich.
1. Lesen Sie die Sicherheitsinformationen ab Seite vii und den Abschnitt „Richtli-
nien für die Installation" auf Seite 38.
2. Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie alle ex-
ternen Kabel und Netzkabel ab.
3. Entriegeln Sie die Abdeckung auf der linken Seite.
4. Entfernen Sie die Abdeckung auf der linken Seite (siehe Abschnitt „Abdeckung
auf der linken Seite entfernen" auf Seite 41).
ID
0
1
2
3
ID
0
1
2
3
4
5
6
7
