Interne Anschlüsse der Systemplatine

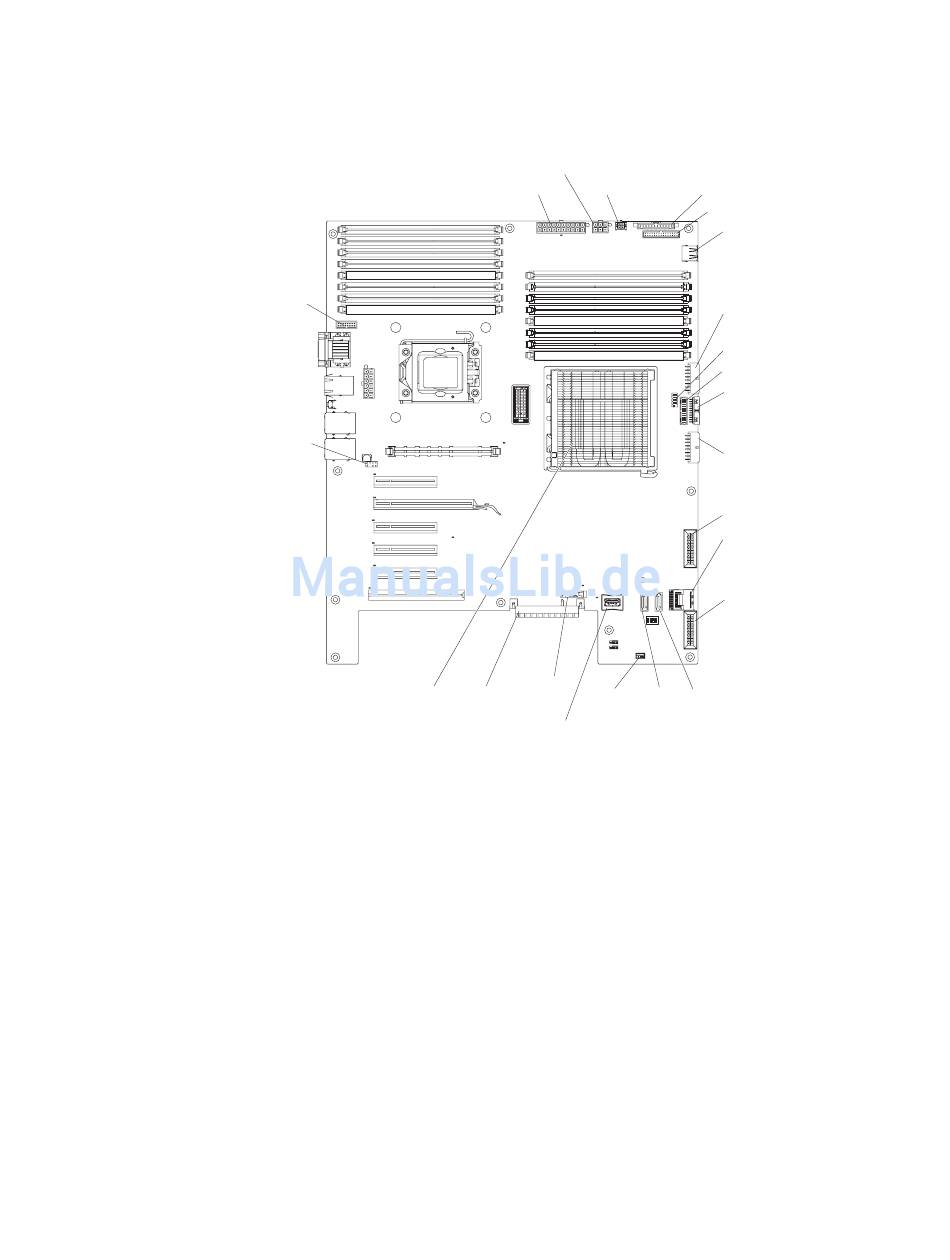

In der folgenden Abbildung sind die internen Anschlüsse der Systemplatine darge-
stellt.
Virtual Media
Key-Anschluss
28
System x3400 M2, Typen 7836 und 7837: Installations- und Benutzerhandbuch
In diesen Anschluss darf kein DIMM eingesetzt werden.
Dieser DIMM-Steckplatz wird bei diesem Modell nicht unterstützt.
Netzstrom 2
In diesen Anschluss darf kein DIMM eingesetzt werden.
Dieser DIMM-Steckplatz wird bei diesem Modell nicht unterstützt.
Mikroprozessor 1
Integrierte USB-Hypervisor-Flasheinheit
Reserviert
Netzstrom für
Hauptnetzstrom optisches Laufwerk
In diesen Anschluss darf kein DIMM eingesetzt werden.
Dieser DIMM-Steckplatz wird bei diesem Modell nicht unterstützt.
In diesen Anschluss darf kein DIMM eingesetzt werden.
Dieser DIMM-Steckplatz wird bei diesem Modell nicht unterstützt.
Batterie
Anschluss für PCI-
Wake
Erweiterungskarte
on LAN
Anschluss zum
Bedienfeld
Reserviert
USB-Signalkabelanschluss
für internes Bandlaufwerk
Reserviert
USB-Anschluss
an der Vorderseite
Reserviert
Signalkabelanschluss
für Konfiguration an der
Rückwandplatine des
Festplattenlaufwerks
Netzkabelanschluss
an der Rückwandplatine
des Festplattenlaufwerks
Reserviert
Simple-Swap-SATA-
Signalkabelanschluss
Hot-Swap-Haupt-
lüfteranschluss
SATA 1
SATA 0 (Anschluss für
optisches Laufwerk)
