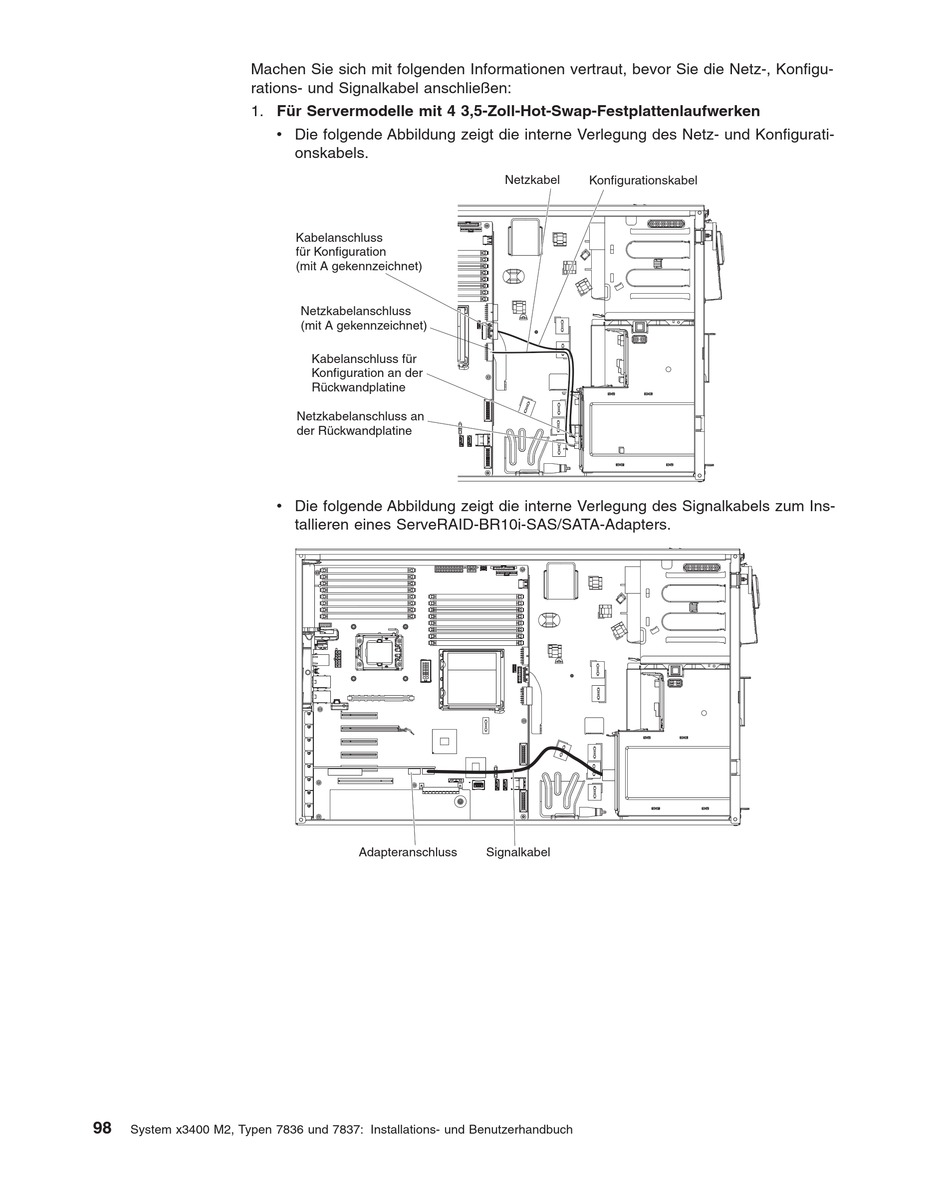

Machen Sie sich mit folgenden Informationen vertraut, bevor Sie die Netz-, Konfigu-
rations- und Signalkabel anschließen:
1. Für Servermodelle mit 4 3,5-Zoll-Hot-Swap-Festplattenlaufwerken
98
System x3400 M2, Typen 7836 und 7837: Installations- und Benutzerhandbuch
v Die folgende Abbildung zeigt die interne Verlegung des Netz- und Konfigurati-
onskabels.
Kabelanschluss
für Konfiguration
(mit A gekennzeichnet)
Netzkabelanschluss
(mit A gekennzeichnet)
Kabelanschluss für
Konfiguration an der
Rückwandplatine
Netzkabelanschluss an
der Rückwandplatine
v Die folgende Abbildung zeigt die interne Verlegung des Signalkabels zum Ins-
tallieren eines ServeRAID-BR10i-SAS/SATA-Adapters.
Adapteranschluss
Netzkabel
Konfigurationskabel
Signalkabel
