Kapitel 2. Zusatzeinrichtungen installieren

Serverkomponenten

Wichtig: Stellen Sie vor der Installation von Hardwarezusatzeinrichtungen sicher,
dass der Server ordnungsgemäß funktioniert. Starten Sie den Server und vergewis-
sern Sie sich, dass das Betriebssystem startet, falls eines installiert ist. Funktioniert
der Server nicht ordnungsgemäß, finden Sie im Fehlerbestimmungs- und Service-
handbuch Diagnoseinformationen.
Dieses Kapitel enthält ausführliche Anweisungen zum Installieren von Hardwarezu-
satzeinrichtungen auf dem Server.

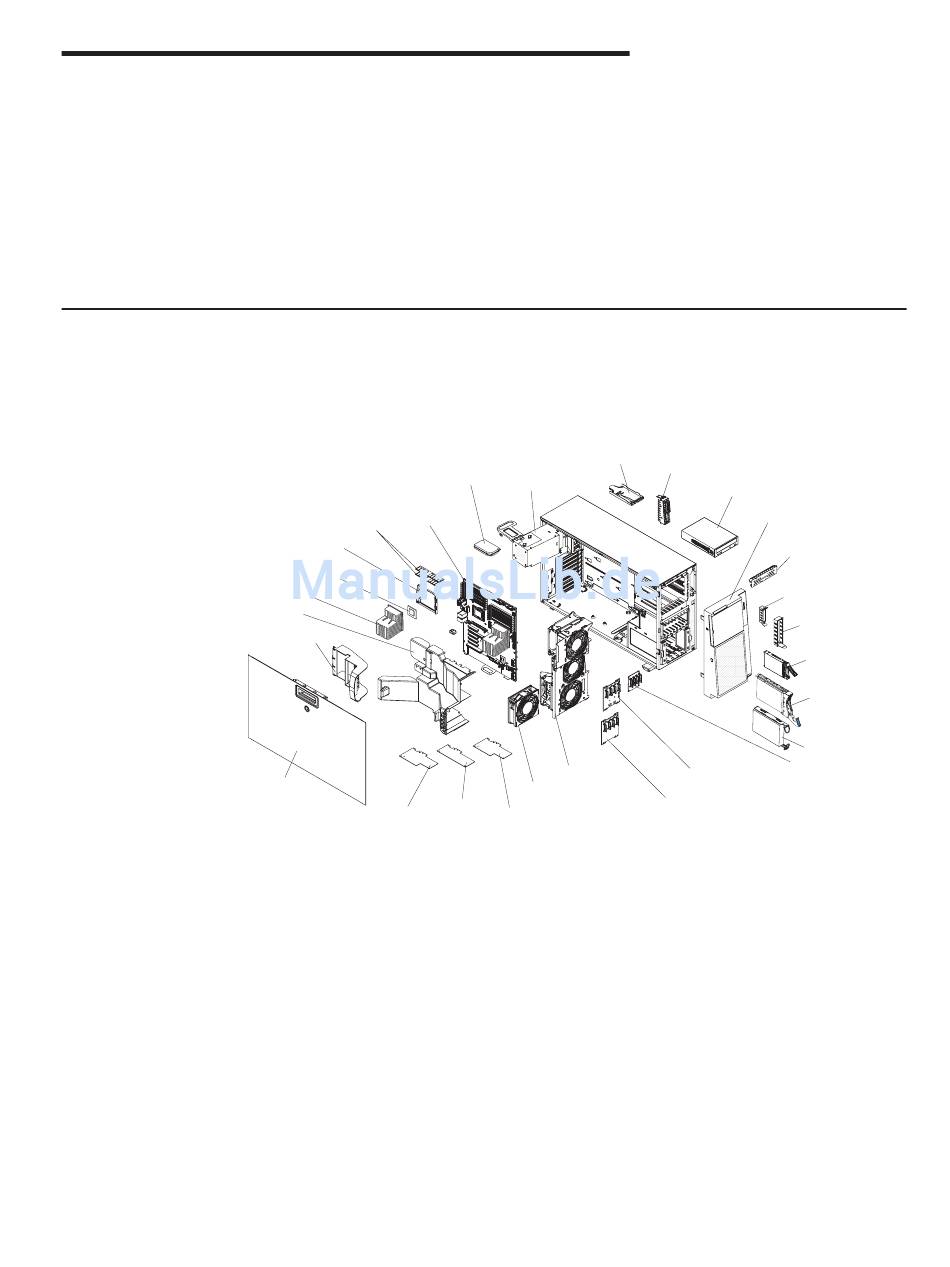

In der folgenden Abbildung sind die Hauptkomponenten im Server dargestellt (diese
können je nach Servermodell abweichen). Die Abbildungen in diesem Handbuch
können sich von der tatsächlich vorhandenen Hardware geringfügig unterscheiden.
Spannungsreglermodul
Systemplatine
DIMMs
Kühlkörperhalterung
Mikroprozessor
Kühlkörper
Luftführung
Hintere Adapter-
halterung
Abdeckung
ServeRAID
MR10is
Netzschalterbauteil
Netzteil
Lüftungsbaugruppe
Hot-Swap-Lüfter
ServeRAID
ServeRAID
BR10i
MR10i
USB-Kabelsatz
DVD-Laufwerk
Frontblende
EMV-Abschirmung
der Position für
optisches Laufwerk
2,5-Zoll-EMV-
Abschirmung
3,5-Zoll-EMV-
Abschirmung
2,5-Zoll-Hot-
Swap-Laufwerk
3,5-Zoll-Hot-
Swap-Laufwerk
3,5-Zoll-Simple-
Swap-Laufwerk
Rückwand für 2,5-Zoll-
Rückwand für 3,5-Zoll-
SAS/SATA-Laufwerke
SAS/SATA-Laufwerke
Rückwand für 3,5-Zoll-
Simple-Swap-Laufwerke
