SATA-Anschluss für Netzkabel
des optischen Laufwerks
Stromumsetzerkabel
Bandlaufwerk
15. Schließen Sie ein Ende des Signalkabels für das Bandlaufwerk am Bandlauf-
werk an und das andere Ende an den Anschluss auf der Systemplatine. Verle-
gen Sie das Signalkabel in der Plastikrille an der Unterseite des Gehäuses un-

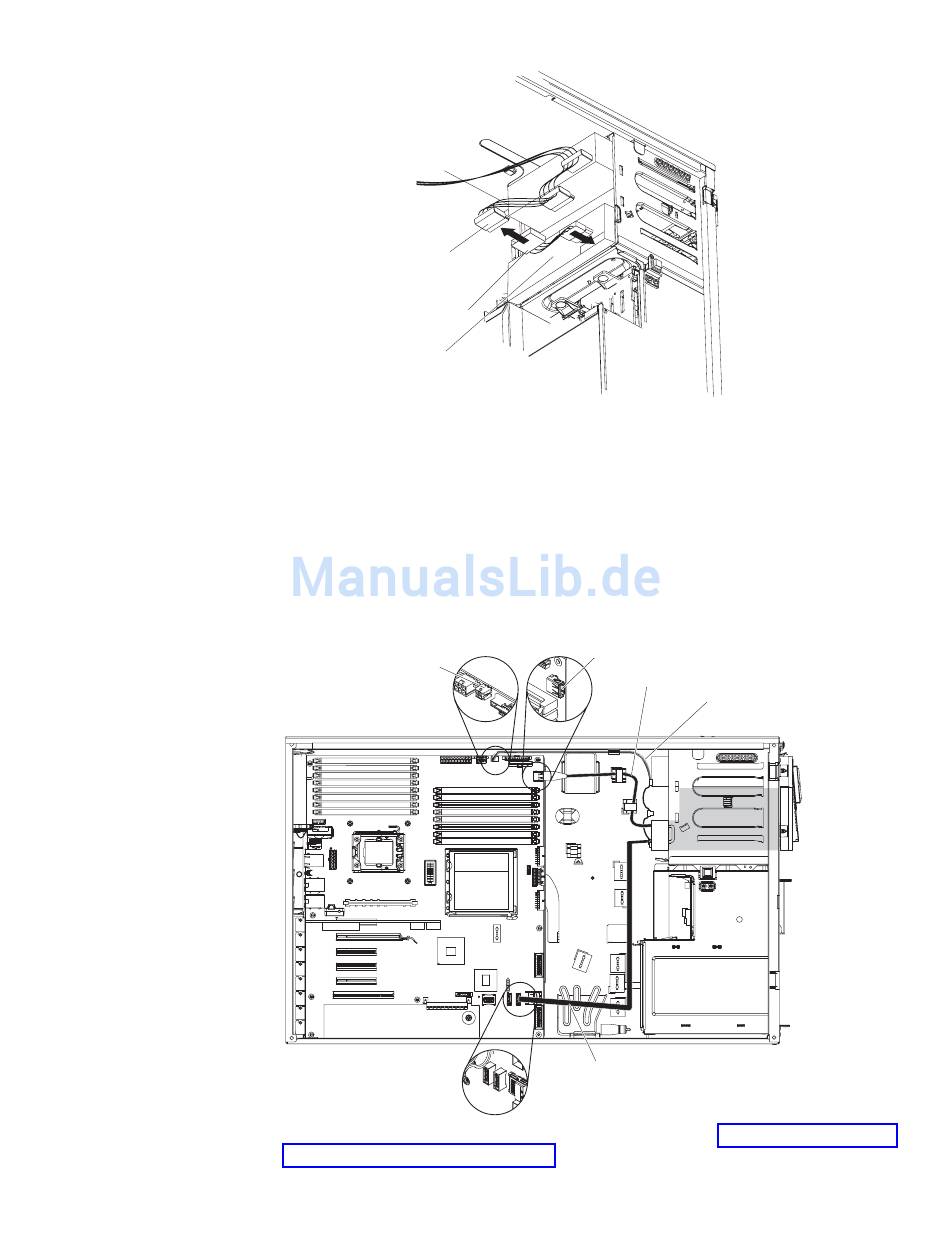

terhalb der Lüfterrahmenbaugruppe, wie in der folgenden Abbildung dargestellt:
Netzkabelanschluss
für optisches Laufwerk
Weitere Informationen zur Verkabelung finden Sie unter „Netz- und Signalkabel
für interne Laufwerke" auf Seite 76.
USB-Signalkabelanschluss
USB-Signalkabel
Netzkabel für
optisches Laufwerk
Signalkabel für optisches SATA-Laufwerk
Kapitel 2. Zusatzeinrichtungen installieren
69
