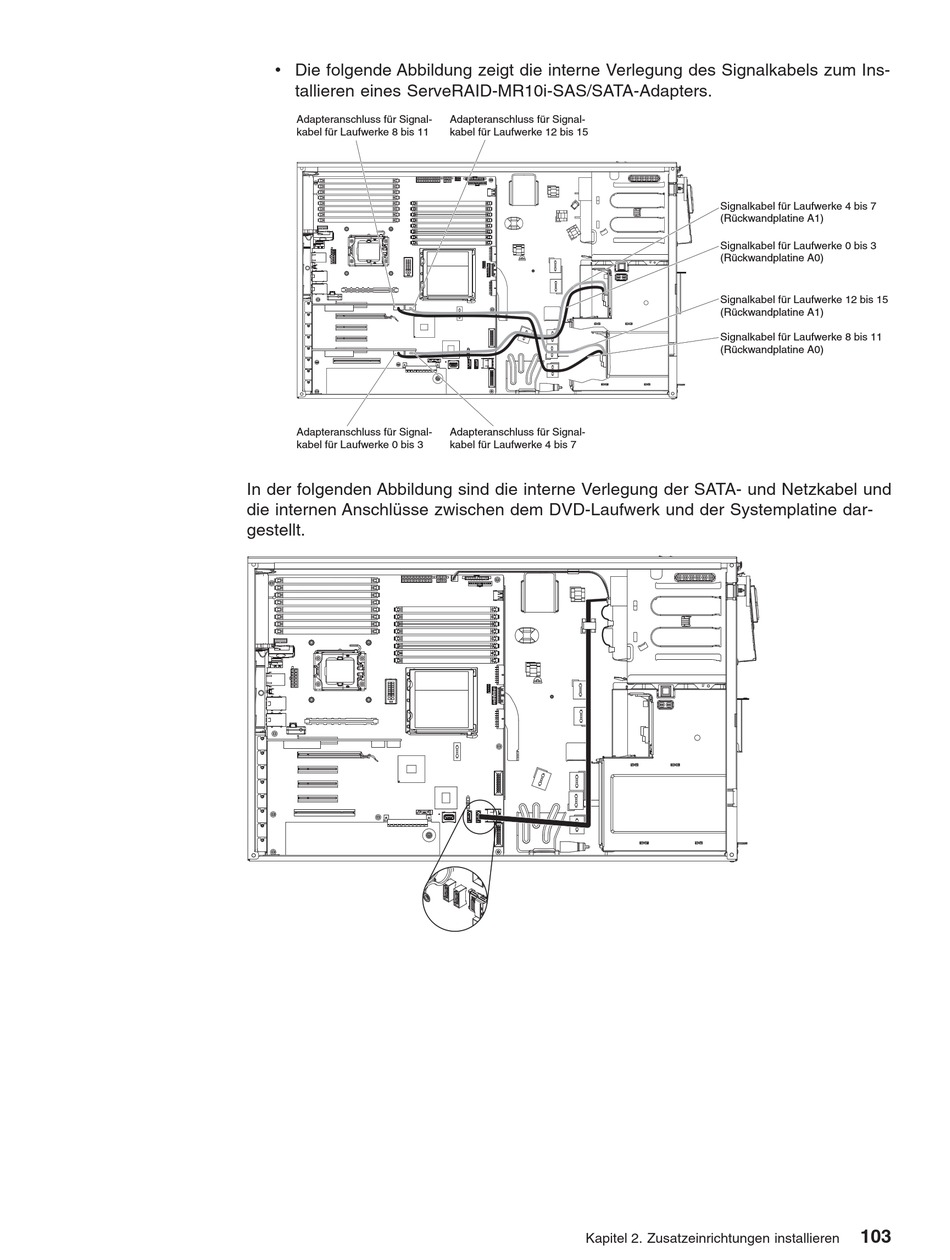

v Die folgende Abbildung zeigt die interne Verlegung des Signalkabels zum Ins-
tallieren eines ServeRAID-MR10i-SAS/SATA-Adapters.
Adapteranschluss für Signal-
kabel für Laufwerke 8 bis 11
Adapteranschluss für Signal-
kabel für Laufwerke 0 bis 3
In der folgenden Abbildung sind die interne Verlegung der SATA- und Netzkabel und
die internen Anschlüsse zwischen dem DVD-Laufwerk und der Systemplatine dar-
gestellt.
Adapteranschluss für Signal-
kabel für Laufwerke 12 bis 15
Adapteranschluss für Signal-
kabel für Laufwerke 4 bis 7
Kapitel 2. Zusatzeinrichtungen installieren
Signalkabel für Laufwerke 4 bis 7
(Rückwandplatine A1)
Signalkabel für Laufwerke 0 bis 3
(Rückwandplatine A0)
Signalkabel für Laufwerke 12 bis 15
(Rückwandplatine A1)
Signalkabel für Laufwerke 8 bis 11
(Rückwandplatine A0)
103
