Sharp R-875 Servicehandbuch Seite 17

VERFAHRENS-
BUCHSTABE
H PRÜFUNG DER MOTORWICKLUNG
ÜBERPRÜFEN SIE DIE 3D-PUNKTE.
Ziehen Sie die Kabel vom Motor ab. Mit einem Ohmmeter den Widerstand zwischen den beiden An-
schlüssen gemäß folgender Tabelle überprüfen oder in den Garraum legen.
Bei unzulässigen Messwerten den Motor austauschen.
ÜBERPRÜFEN SIE DIE 4W-PUNKTE.

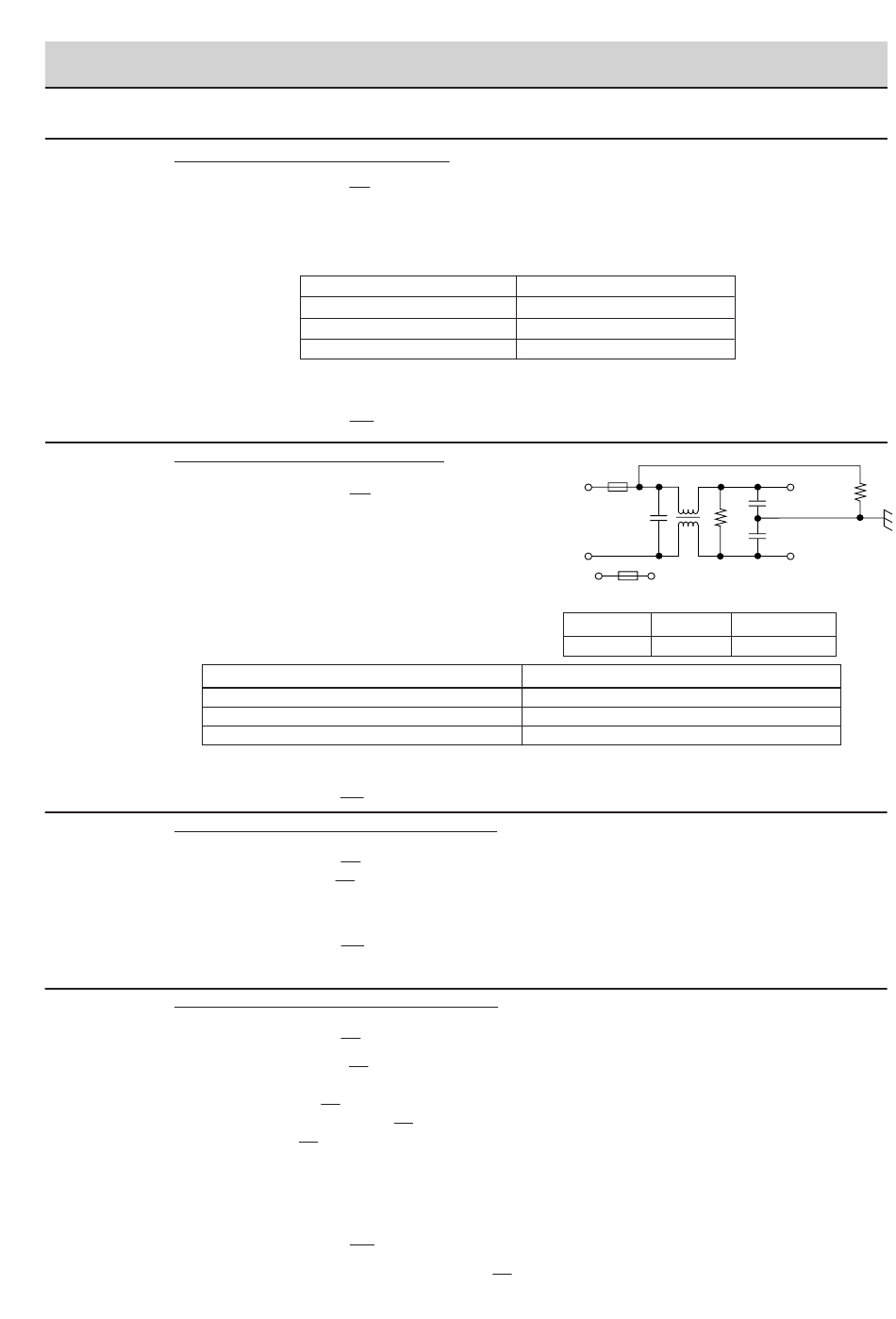

I PRÜFUNG DES ENTSTÖRFILTERS
ÜBERPRÜFEN SIE DIE 3D -PUNKTE.
Ziehen Sie die Kabel von den Anschlüssen des Entstör-
filters ab.
Messen Sie mit einem Ohmmeter gemäß der folgenden
Tabelle den Widerstand zwischen den Anschlüssen:
Bei abweichenden Messwerten ist der Entstörfilter auszuwechseln.
ÜBERPRÜFEN SIE DIE 4W-PUNKTE.
J DURCHGEBRANNTE SICHERUNG F1 20A
ÜBERPRÜFEN SIE DIE 3D-PUNKTE.
Brennt die Sicherung F1 20A durch, besteht in den elektrischen Teilen oder im Kabelbaum ein
Kurzschluss oder ein Masseschluss. Prüfen Sie die elektrischen Teile und tauschen Sie sie
gegebenenfalls aus oder reparieren Sie den Kabelbaum.
ÜBERPRÜFEN SIE DIE 4W-PUNKTE.
VORSICHT: Tauschen Sie die Sicherung nur durch eine neue aus, die
K DURCHGEBRANNTE SICHERUNG F2 F8A
ÜBERPRÜFEN SIE DIE 3D-PUNKTE.
1. Brennt die Sicherung F2 F8A durch, wenn die Tür geöffnet wird, den überwachten Riegelschalter
und den Sicherheitsschalter prüfen.
2. Ist die Sicherung F2 F8A durch falsche Türschaltung durchgebrannt, tauschen Sie die defekten
Schalter und die Sicherung F2 F8A aus.
3. Die Sicherung F2 F8A brennt durch, wenn im asymmetrischen Gleichrichter ein Kurzschluss oder
im Kabelbaum ein Masseschluss besteht. Ein Kurzschluss im asymmetrischen Gleichrichter kann
durch einen Kurzschluss oder einen Masseschluss im HS-Gleichrichter, Magnetron, HS-
Transformator oder HS-Kabel ausgelöst werden. Prüfen Sie die elektrischen Teile und tauschen Sie
sie gegebenenfalls aus oder reparieren Sie den Kabelbaum.
ÜBERPRÜFEN SIE DIE 4W-PUNKTE.
VORSICHT: Tauschen Sie die Sicherung F2 F8A nur durch eine neue aus, die den richtigen
PRÜFVERFAHREN
Tabelle: Widerstand des Motors
Motoren
Gebläsemotor
Drehtellermotor
Konvektionsgebläsemotor
MESSPUNKTE
Zwischen N und L
Zwischen N und WEISS
Zwischen L und ROT
Wert aufweist.
R-875/885 -
BAUTEIL-PRÜFUNG
Widerstand
Ca. 293 Ω
Ca. 15 kΩ
Ca. 288 Ω
L
20A
Cx
N
F8A
L (min)
1,0 mH
OHMMETER-ANZEIGE
17
WEISS
L
L
ROT
R2 Cy
Cx ± 20% Cy ± 20%
0,22 µF
4700 pF
Ca. 680 kΩ
Kurzschluss
Kurzschluss
den richtigen Wert aufweist.
R1
