Nach Beendigung der Einstellarbeiten an den Riegelschal-
tern, am Sicherheitsschalter und an der Tür, entweder
einzeln oder alle zusammen, muss folgende Leckprüfung
mit einem Mikrowellen-Messgerät durchgeführt werden,
um sicherzustellen, dass die Ergebnisse den
Anforderungen der Leistungsnorm für Mikrowellengeräte
entsprechen.

ANFORDERUNG

Der Sicherheitsschalter muss eine Mikrowellenleckstrahlung
2
von mehr als 5 mW/cm
oder weiter von der Außenfläche entfernt) verhindern.

VORBEREITUNG

Vor der eigentlichen Leckprüfung folgende Schritte durchführen:
1. Stellen Sie sicher, dass das Messgerät gemäß der
Bedienungsanleitung einwandfrei funktioniert.
Wichtig:
Verwenden Sie Messgeräte, die den Anforderungen
gemäß der Leistungsnorm für Mikrowellen entsprechen.
Empfohlene Messgeräte:
NARDA 8100
NARDA 8200
HOLADAY HI 1500
SIMPSON 380 M
BAUTEILE
Sicherung
Sicherung
Stromunterbrecher
Stromunterbrecher
Thermistor
Oberes Grill-Heizelement
Unteres Grill-Heizelement
Garraumlampe
HS-Kondensator
Magnetron
Hochspannungs-
transformator
WARNUNG: ZIEHEN SIE BEIM MESSEN DES WIDERSTANDES UNBEDINGT DEN NETZSTECKER.

MESSUNG DER MIKROWELLENSTRAHLUNG

an jeder Stelle des Gerätes (5 cm
2
mW cm
2
mW cm

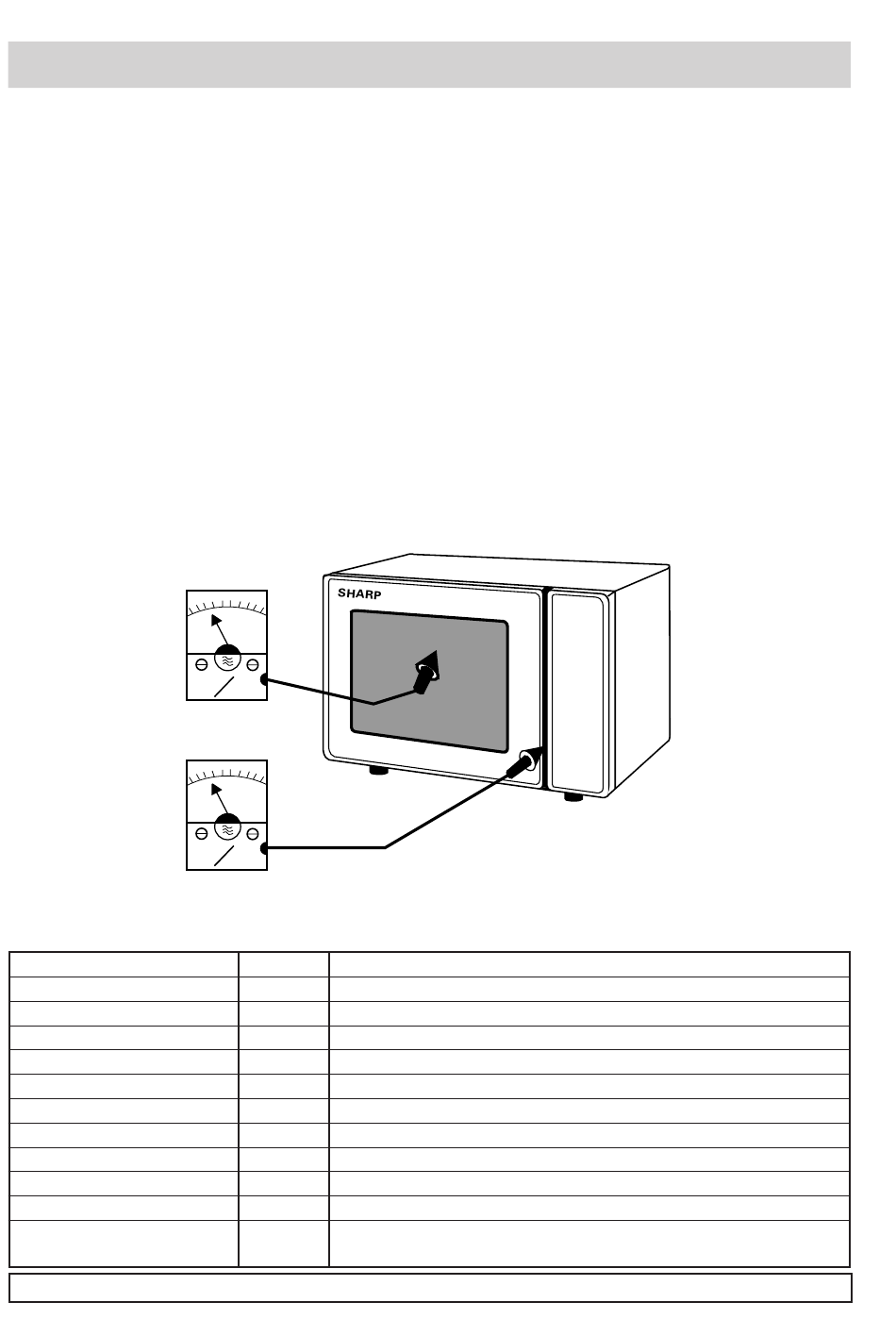

Messung der Mikrowellen-Leckstrahlung im Abstand von 5 cm
PRÜFDATEN AUF EINEN BLICK
SYMBOL WERTE/DATEN
F1 20 A/250 V
F2 F8A
TC1 125°C Aus-Funktion
TC2 145°C Aus-Funktion/115°C Ein-Funktion
ca. 359,9 kΩ-152 kΩ bei 20°C-30°C
ca. 44 Ω/Isolierwiderstand > 10 MΩ
GH1
ca. 92 Ω/Isolierwiderstand > 10 MΩ
GH2
OL 240-250 V 25 W
Wechselspannung 2100 V 1,13 µF
C
Heizfaden < 1 Ω/Heizfaden – Chassis ∞ Ohm.
MG
Heizfadenwicklung < 1 Ω
T
Sekundärwicklung ca. 124 Ω/Primärwicklung ca. 1,9 Ω
2. Stellen Sie den Drehteller in den Garraum.
3. Ein Gefäß mit 275 ± 15 ml Wasser mit einer
Anfangstemperatur von 20 ± 5°C in die Mitte des
Drehtellers stellen. Bei diesem Gefäß sollte es sich
um einen niedrigen 600 ml-Becher mit einem
Innendurchmesser von ca. 8,5 cm aus einem
elektrisch nicht leitendem Material, z. B. Glas oder
Kunststoff, handeln.
Es ist wichtig, diese Standardlast in den Garraum zu
stellen, nicht nur um das Gerät zu schützen, sondern
auch um sicherzustellen, dass eine eventuelle
Leckstrahlung genau gemessen wird.
4. Schließen Sie die Garraumtür, stellen Sie das
Mikrowellengerät auf mehrere Minuten und schalten
Sie es ein. Sollte das Wasser vor Beendigung der
Prüfung den Siedepunkt erreichen, das Wasser durch
275 ml kaltes Wasser ersetzen.
5. Die Prüfspitze langsam (nicht schneller als 2,5 cm/
Sek.) entlang der Lücke bewegen.
6. Die Mikrowellenstrahlungsemission sollte im Abstand
von 5 cm oder weiter von der Außenfläche des Gerätes
gemessen werden.
R-875/885 -
32
