Sharp R-875 Servicehandbuch Seite 20

VERFAHRENS-
BUCHSTABE
Problem: STROM EINGESCHALTET, Anzeige leuchtet nicht auf.
ÜBERPRÜFEN SIE DIE 3D-PUNKTE.
SCHRITTE
1
2
3
4
HINWEIS: * Unterziehen Sie den Varistor zum Zeit-
ÜBERPRÜFEN SIE DIE 4W-PUNKTE.
PRÜFVERFAHREN
VORFALL
Die Nennspannung liegt nicht zwischen Pin-
Nr. 1 und 3 des 4-Pin-Steckverbinders (E) an.
Die Nennspannung liegt auf der Primärseite
des Niedrigspannungstransformators an.

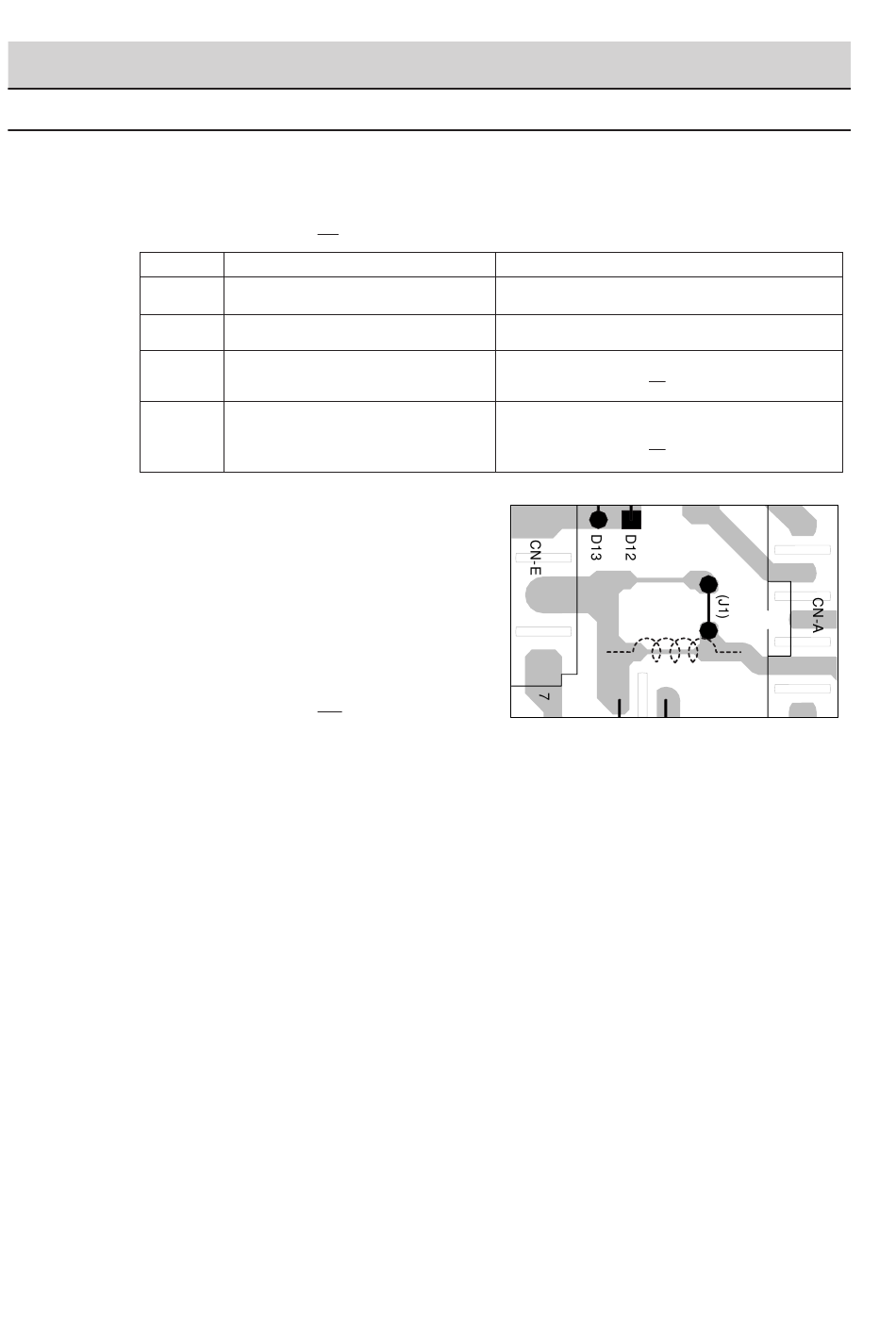

Muster ist bei "a" unterbrochen.
Muster ist bei "a" und "b" unterbrochen.
punkt dieser Reparaturen einer Sicht-
prüfung auf Beschädigungen und unter-
suchen Sie den Transformator mit einem
Messgerät auf Kurzschluss (prüfen Sie
den Widerstand der Primärwicklung).
Tauschen Sie beim Feststellen von Feh-
lern die defekten Teile aus.
R-875/885 -
BAUTEIL-PRÜFUNG
URSACHE ODER KORREKTUR
Spannungsversorgung und Netzkabel prüfen.
Niedrigspannungstransformator oder Sekundär-
Schaltung defekt. Prüfen und reparieren Sie.
* Legen Sie die Drahtbrücke J1 ein und löten Sie.
(ÜBERPRÜFEN SIE DIE 3D-PUNKTE VOR
DER REPARATUR.)
* Legen Sie die Wicklung RCILF2003YAZZ zwischen "c"
und "d" ein.
(ÜBERPRÜFEN SIE DIE 3D-PUNKTE VOR
DER REPARATUR.)
d
20
b
c
a
VRS1
