Sharp R-875 Servicehandbuch Seite 29

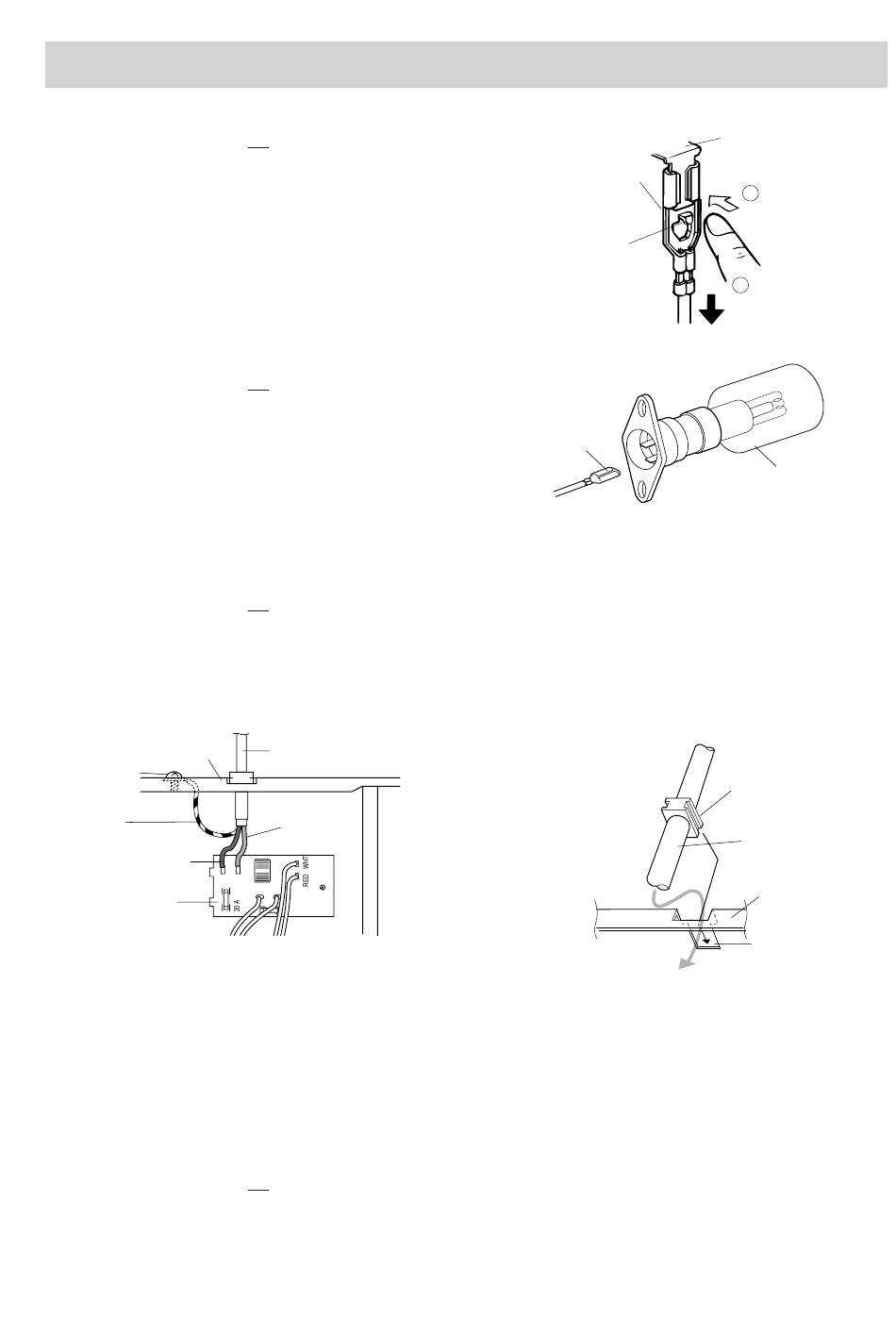

AUSWECHSELN VON BAUTEILEN UND EINSTELLARBEITEN
1. ÜBERPRÜFEN SIE DIE 3D -PUNKTE.
2. Den Hebel des Positive Lock
3. Ziehen Sie den Positive Lock
VORSICHT: BEIM ANSCHLUSS DES POSITIVE LOCK
STECKVERBINDERS AN DIE KLEMMEN IST
DARAUF ZU ACHTEN, DASS DER HEBEL
DES POSITIVE LOCK
ZU IHNEN ZEIGT.
1. ÜBERPRÜFEN SIE DIE 3D-PUNKTE.
2. Trennen Sie die Kabel, wie beim Ausbau des Posi-
tive Lock ® -Steckverbinders beschrieben.
3. Heben Sie die Garraumlampe von den Halteklammern
an.
4. Damit ist die Garraumlampe ausgebaut.
Ausbau
1. ÜBERPRÜFEN SIE DIE 3D -PUNKTE.
2. Die eine (1) Befestigungsschraube, die das grün/gelbe
Kabel an der Garraumrückwand befestigt, lösen.
3. Ziehen Sie die Anschlüsse des Netzkabels vom
Entstörfilter ab, siehe Abbildung C-4 (a).
4. Das Kabel aus der Rückwand herausziehen.
5. Damit ist das Netzkabel ausgebaut.
Garraum-Rückwand
Schraube
Grün/gelbes Kabel
Braunes Kabel
Entstörfilter
Abbildung C-4 (a) Austausch des Netzkabels
1. ÜBERPRÜFEN SIE DIE 3D-PUNKTE.
2. Zwei (2) Befestigungsschrauben zwischen Rückwand und
Garraum lösen.
3. Die Kabel vom Konvektionsmotor trennen.
1. ÜBERPRÜFEN SIE DIE 3D-PUNKTE.
2. Entfernen Sie das Drehtellermotorgehäuse von der
Grundplatte, beziehen Sie sich hierfür auf "DREHTEL-
LERMOTORGEHÄUSE AUSTAUSCHEN".
3. Die Kabel zum unteren Heizelement trennen.
4. Entfernen Sie die zwei (2) Muttern, die die Heizelement-
AUSBAU DES POSITIVE LOCK
®
-Steckverbinders drücken.
®
-Steckverbinder heraus.
®
-STECKVERBINDERS
AUSBAU DER GARRAUMLAMPE
AUSTAUSCH DES NETZKABELS
Netzkabel
Blaues Kabel
L N
TP TL
F 8 A
AUSBAU DES OBEREN HEIZELEMENTS
AUSBAU DES UNTEREN HEIZELEMENTS
®
-STECKVERBINDERS
Positive Lock
Steckverbinder
® -
VERRIEGELUNG
Wiedereinbau
1. Die Netzkabeldurchführungsanschlag in den Rechtec-
kausschnitt der Garraum-Rückwand einsetzen, siehe Abbil-
dung C-4 (b).
2. Den Schutzleiter des Netzkabels zusammen mit einer
(1) Schraube im Garraum fest anziehen.
3. Befestigen Sie das braune und das blaue Kabel des
Netzkabels ordnungsgemäß am Entstörfilter, siehe
bildlicher Schaltplan.
Abbildung C-4 (b). Austausch des Netzkabels
4. Entfernen Sie die zwei (2) Grill-Heizelementwinkel aus
dem Garraum.
5. Entfernen Sie das obere Heizelement an der Gar-
raumoberseite.
6. Damit ist das obere Heizelement ausgebaut.
abdeckung und die Heizelementverkleidung am unteren
Heizelement befestigen.
5. Entfernen Sie die Heizelementabdeckung und die
Heizelementverkleidung vom unteren Heizelement.
6. Entfernen Sie die zwei (2) Muttern, die das untere
Heizelement mit dem Garraum befestigen.
7. Das untere Heizelement aus dem Garraum nehmen.
R-875/885 -
29
Klemme
® -
1
Drücken
Hebel
2
Herunterziehen
GLÜHBIRNE
FORMKABEL-SPERRE
NETZKABEL
GARRAUM-
RÜCKWAND
RECHTECKAUSSCHNITT
