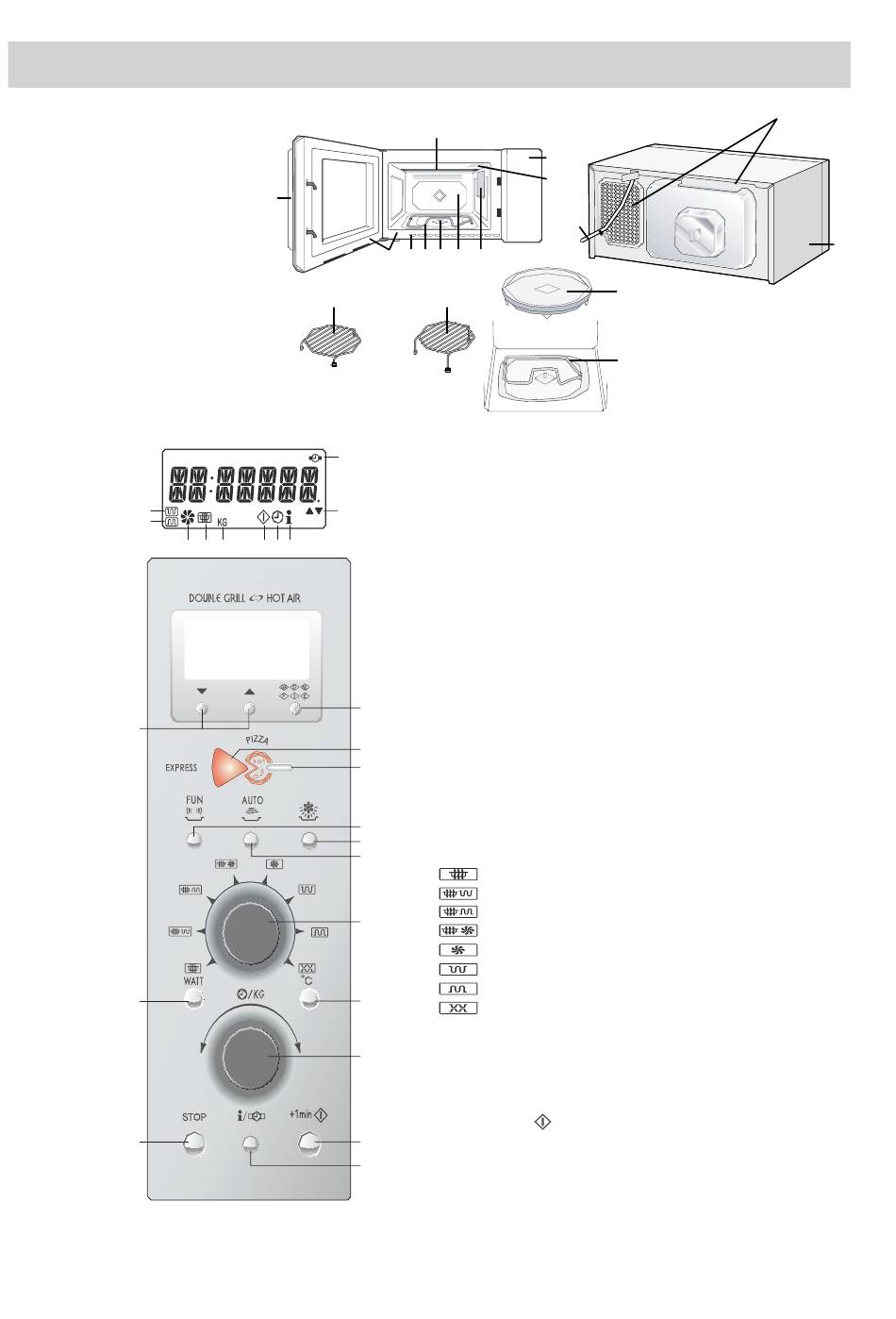

Bedienfeld

2 Garraumlampe
3 Grill-Heizelement (oberer Grill)
4 Hohlleiterabdeckung
5 Garraum
6 Drehtellermotorwelle
7 Grill-Heizelement (unterer Grill)
8 Türdichtungen und
Dichtungsoberflächen
9 Türöffnungsgriff
10 Ventilationsöffnungen
11 Netzkabel
12 Außengehäuse
13 Drehtellerträger
14 Unteres Gestell
15 Oberes Gestell
2
1
24
23
22
HINWEIS: Wenn die Uhr eingestellt wurde, werden einige One-Touch-Garfunktionen, wie "MINUTE PLUS", nach drei
Minuten deaktiviert, wenn der Herd nicht verwendet wird. Diese Funktionen werden automatisch aktiviert,
wenn die Tür geöffnet oder geschlossen oder die STOPP-/LÖSCHEN-Taste gedrückt wird.
GERÄTEÜBERSICHT
9
14
3
4
10 9 8 7 6 5
3
8 10 7 6 5 4
15
BEDIENFELD
Digital-Display und Anzeigen
1 UNTERER-GRILL-Anzeige
2 OBERER-GRILL-Anzeige
3 UHREINSTELLUNGS-Anzeige
4 WENIGER/MEHR-Anzeige
5 INFORMATIONS-Anzeige
6 ZEITSCHALTER-Anzeige
7 GAREN-Anzeige
8 GEWICHTS-Anzeige (kg)
9 MIKROWELLEN-Anzeige
10 KONVEKTIONS-Anzeige
Funktionstasten:
11 SPRACHEN-Taste
11
12 EXPRESS PIZZA-Taste
13 PIZZA-Taste
12
14 FUN MENÜS-Taste
13
15 AUTO AUFTAUEN-Taste
16 AUTO GAREN-Taste
17 GARBETRIEB-Wähler
14
Drehen Sie den Wähler, so dass der Anzeiger auf das entsprechende
15
Symbol zeigt:
16
für Mikrowelle
für Mikrowelle und OBERER GRILL
für Mikrowelle und UNTERER GRILL
17
für Mikrowelle und KONVEKTION
für KONVEKTION
für OBEREN GRILL
für UNTEREN GRILL
18
für OBEREN & UNTEREN GRILL
18 KONVEKTION-Taste (°C)
Drücken, um die Konvektionseinstellung zu ändern.
19
19 ZEIT/GEWICHT-Wähler
Drehen Sie den Wähler, um entweder die Gar-/Auftauzeit oder das
Gewicht der Speise einzugeben.
20 +1Min/START
21 INFO/UHR-Taste
20
22 STOPP-Taste
21
23 MIKROWELLEN-LEISTUNGSSTUFE-Taste
24 WENIGER/MEHR-Tasten
R-875/885 -
