GEBLÄSEMOTOR FM
Der Gebläsemotor treibt einen Propeller an, der kühle Luft
ansaugt. Diese wird zur Kühlung des Magnetrons durch die
Kühllamelle um das Magnetron geleitet. Diese Luft wird danach
in den Garraum geleitet, um die Kochdämpfe zu beseitigen. Sie
entweicht durch die Auslassöffnungen im Garraum.
KONVEKTIONSMOTOR CM
Der Konvektionsmotor treibt das Konvektionsgebläse an und
versorgt den Garraum mit erhitzter Luft.
OBERES GRILL-HEIZELEMENT GH1
Das Grill-Heizelement sendet Hitze aus, um die Speisen zu grillen.
Das Grill-Heizelement befindet sich oben im Garraum.
UNTERES GRILL-HEIZELEMENT GH2
Das Grill-Heizelement sendet Hitze aus, um die Speisen zu grillen.
Das Grill-Heizelement befindet sich unten im Garraum.
KONVEKTIONS-GARSYSTEM
Dieses Gerät ist mit einem Konvektionssystem ausgestattet, mit
dem das Gargut durch heiße Luft gegart wird, welche von den
Grill-Heizelementen erzeugt wird und im Gerät zirkuliert.
Die durch das Konvektions-Heizelement erhitzte Luft wird vom
Konvektionsgebläse durch die Konvektionspassage am Garraum-
Rand geleitet. Das Gebläse wird durch den Konvektionsmotor
angetrieben. Die heiße Luft wird dann durch die Lüftungsöffnungen
an der Rückseite des Gerätes in den Garraum geleitet. Das Gargut
auf dem Drehteller wird durch die heiße Luft erhitzt, welche dann
durch die hintere Lüftungsöffnung aus dem Garraum geleitet wird.
Auf diese Weise zirkuliert die heiße Luft im Garraum, erhöht dabei
dessen Temperatur und kommt mit dem Gargut in Berührung.
Wenn die Temperatur im Garraum die eingestellte Temperatur
erreicht, wird das Konvektionsheizelement deaktiviert. Fällt die
Temperatur im Garraum unter den eingestellten Wert, wird das
Konvektionsheizelement wieder aktiviert. Auf diese Weise bleibt die
Temperatur im Garraum beständig auf dem eingestellten Wert.
Erreicht die eingestellte Zeit "0", werden die Konvektions-
heizelemente deaktiviert, das Konvektionsgebläse stoppt und
das Gerät schaltet sich aus. Bei Temperaturen über 120°C dreht
sich der Gebläsemotor weiter. Bei niedrigeren Temperaturen
(unter 105°C) schaltet sich der Gebläsemotor automatisch aus.
FUNKTION DES FEUERSENSORS
Das Gerät beendet den Betrieb, wenn während des Mikrowellen-
Garens ein Feuer im Garraum entsteht.
Das LSI misst die Spannung über den Temperaturmesskreis im
32-Sekunden-Takt, nachdem das Gerät gestartet wird. Das Gerät
beendet den Betrieb, wenn die Differenz zwischen den Spannungen
mehr als 0,781 Volt beim Mikrowellen-Betrieb beträgt.
Bei der Fehlersuche empfiehlt es sich, die verschiedenen Funktionen nach dem Betriebsablauf zu überprüfen. Viele mögliche
Fehlerursachen erfordern die Durchführung eines speziellen Tests. Diese Prüfungen sind durch einen Verfahrensbuchstaben
gekennzeichnet, der auf den entsprechenden Absatz im Abschnitt "Prüfverfahren" verweist.
WICHTIG: Ist das Gerät funktionsunfähig, da eine Sicherung F2 (F8A) im Stromkreis überwachter Riegelschalter - Sicherheits-
schalter durchgebrannt ist, sind vor Austauschen der Sicherung F2 (F8A) der überwachte Riegelschalter und der
Sicherheitsschalter zu überprüfen.
FUNKTION WICHTIGER BAUTEILE
FEHLERSUCHE
R-875/885 -
1. Innerhalb des 32-Sekunden-Taktes wird zuerst der Thermis-
tor zwei Sekunden lang aktiviert. Danach wird die Spannung
über den Temperaturmesskreis gemessen.
2. Das Gerät führt die oben beschriebenen Funktionen nochmals
durch. Wenn die zuletzt gemessene Spannung 0,781 V
höher als die vorher gemessene Spannung ist, wird dies vom
LSI als Feuer im Garraum beurteilt der Betrieb des Herds
wird gestoppt.
3. Wenn das LSI dies als Feuer im Garraum beurteilt, schaltet
das LSI die Relais zum HS-Transformator und Gebläsemotor
aus und das LSI stoppt mit dem Zählen.
Tür Garraum
Drehtellermotor

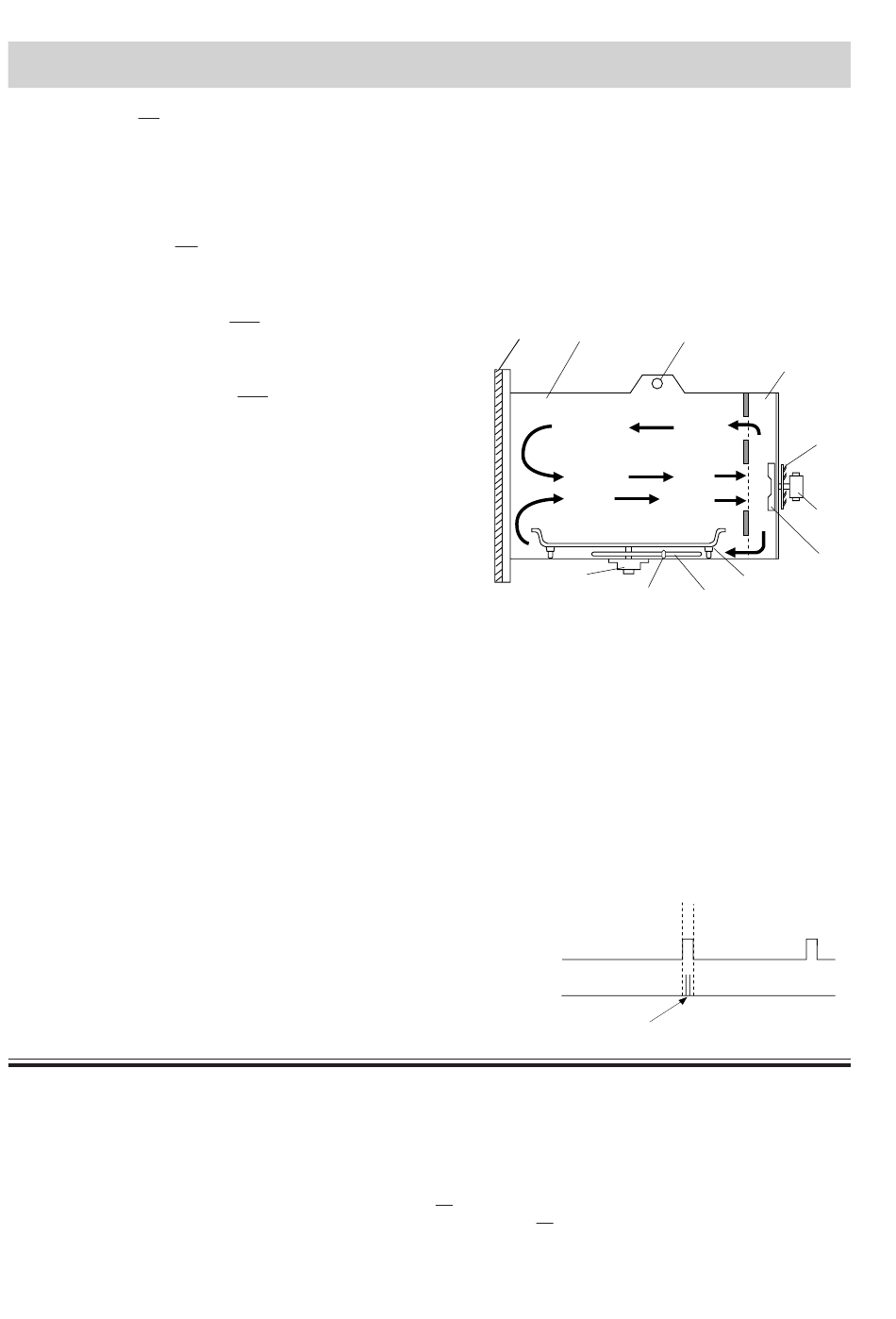

Abbildung D-2. Konvektions-Garsystem

UNTERBROCHENER THERMISTOR

1. Wenn die Thermistor-Temperatur im Konvektions-,
Grill- (oberer und unterer Grill) oder Dual-Betrieb nach
4 Minuten und 15 Sekunden nach Einschalten nicht
über 40°C steigt, wird das Gerät ausgeschaltet.
2. Wenn der Thermistor oder der Thermistor-Kabelbaum
unterbrochen ist, wird das Gerät nach 4 Minuten und
15 Sekunden ausgeschaltet, da dieser Zustand dem in
Abschnitt 1. beschriebenen entspricht.
EIN
AUS
THERMISTOR
EIN
ABTASTUNG
AUS
DER SPANNUNG
Abtastung der Spannung über den Temperaturmesskreis.
12
Grill-
Heizelement
Drehteller
Unteres Grill-
Isolierung
Heizelement
32 32 (Sek.)
Konvektions-
Passage
Gebläse
Konvektionsmotor
Konvektionsgebläse
