Prüfung Des Hochspannungsgleichrichters - Sharp R-875 Servicehandbuch

VERFAHRENS-
BUCHSTABE
HINWEIS:
ACHTUNG: 1°C ENTSPRICHT 90 WATT. WIEDERHOLEN SIE DIE MESSUNG BEI UNZUREICHEN-
B PRÜFUNG DES HOCHSPANNUNGSTRANSFORMATORS
WARNUNG:
ÜBERPRÜFEN SIE DIE 3D-PUNKTE.
Trennen Sie die Anschlussleitungen der Primärwicklung des Hochspannungstransformators ab.
Trennen Sie die Anschlüsse der Heiz- und Sekundärwicklung von den anderen Hoch-
spannungsschaltungen ab. Mit einem Ohmmeter (niedriger Messbereich) können alle drei Wicklungen
auf Durchgang geprüft werden. Folgende Messergebnisse müssen erreicht werden:
Weichen die tatsächlichen Messwerte von den oben genannten ab, ist der Hochspannungstransformator
wahrscheinlich defekt und muss ausgewechselt werden.
ÜBERPRÜFEN SIE DIE 4W-PUNKTE.
C PRÜFUNG DES HOCHSPANNUNGSGLEICHRICHTERS
ÜBERPRÜFEN SIE DIE 3D -PUNKTE.
Trennen Sie die Hochspannungsgleichrichter-Einheit vom HS-Schaltkreis ab. Mit einem Ohmmeter,
das auf den größten Messbereich eingestellt ist, kann der Hochspannungsgleichrichter geprüft
werden. Das Ohmmeter zwischen den Anschlüssen B + C des HS-Gleichrichters anschließen und den
Messwert notieren. Polen Sie die Messkabel um und notieren Sie den zweiten Messwert.
Der Normal-Widerstand ist in einer Richtung unendlich und in der anderen Richtung größer als 100 kΩ.
ÜBERPRÜFEN SIE DIE 4W-PUNKTE.
PRÜFUNG DES ASYMMETRISCHEN GLEICHRICHTERS
ÜBERPRÜFEN SIE DIE 3D-PUNKTE.
Trennen Sie die Hochspannungsgleichrichter-Einheit vom HS-Schaltkreis ab. Mit einem Ohmmeter,
das auf den größten Messbereich eingestellt ist, den Widerstand zwischen den Anschlüssen A + B des
asymmetrischen Gleichrichters messen und notieren. Polen Sie die Messkabel um und notieren Sie
den zweiten Messwert. Wird in beiden Richtungen ein offener Stromkreis angezeigt, dann arbeitet der
asymmetrische Gleichrichter einwandfrei. Ist er in der einen oder der anderen Richtung kurzgeschlos-
sen, so ist er wahrscheinlich defekt und muss zusammen mit dem HS-Gleichrichter ausgewechselt
werden. Ist der asymmetrische Gleichrichter defekt, prüfen, ob das Magnetron, der HS-Gleichrichter,
das HS-Kabel oder die Heizwicklung des HS-Transformators einen Kurzschluss hat.
ÜBERPRÜFEN SIE DIE 4W-PUNKTE.
HINWEIS: ZUR WIDERSTANDSMESSUNG DES GLEICHRICHTERS MÜSSEN DIE BATTERIEN

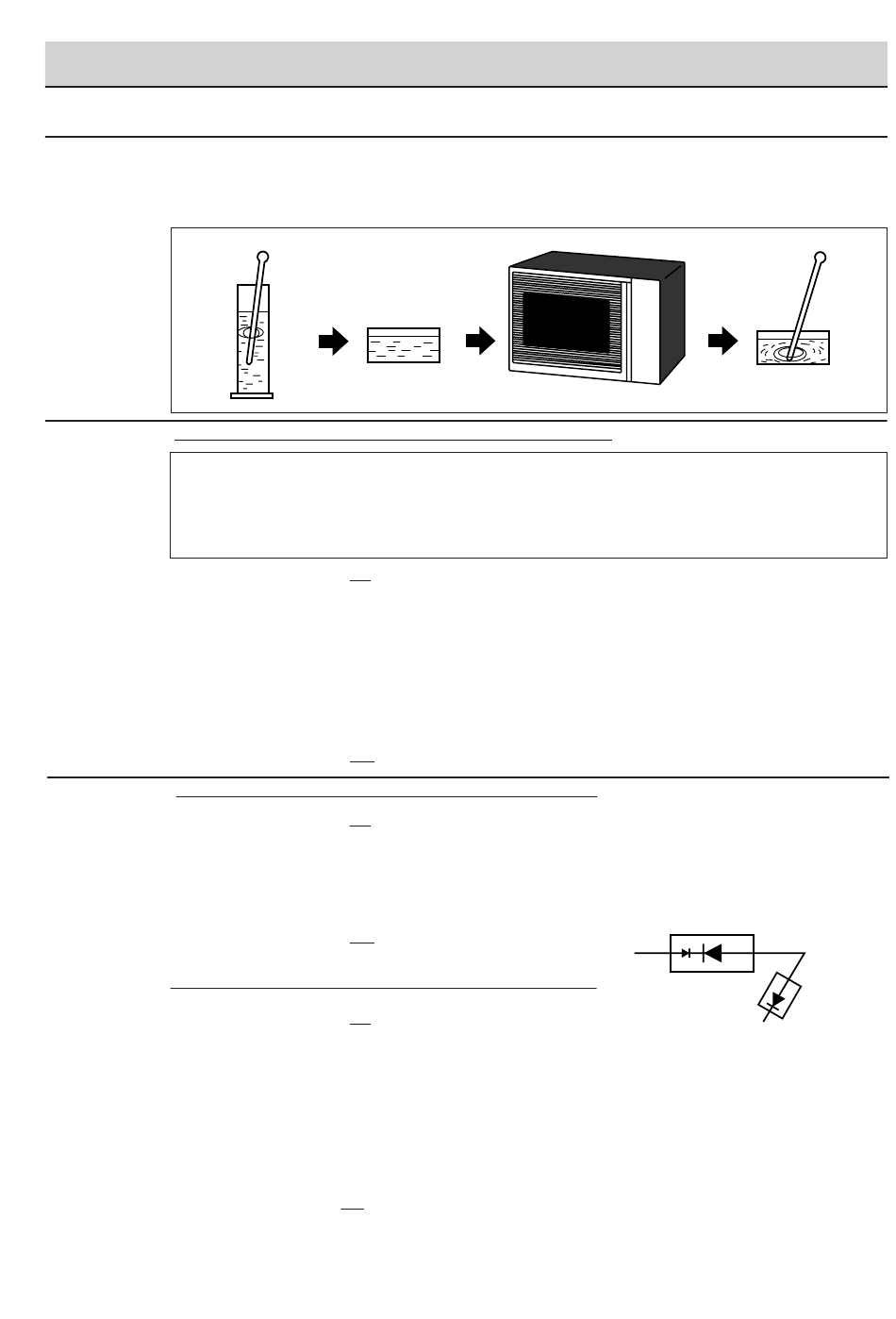

PRÜFVERFAHREN
Die gemessene Ausgangsleistung sollte mindestens
betragen.
DER LEISTUNG.
1000 g
1000 g
T1°C
An der Sekundärwicklung und der Heizwicklung des HS-Transformators
sind Hochspannung bzw. Starkstrom vorhanden. Es ist sehr gefährlich, in
der Nähe dieser Teile zu hantieren, wenn das Gerät eingeschaltet ist. Führen
Sie NIEMALS Spannungsmessungen an den Hochspannungsschaltkreisen
und auch nicht an den Magnetronheizfäden durch.
a. Primärwicklung .................................................... ca 1,9 Ω
b. Sekundärwicklung ............................................. ca. 124 Ω
c. Heizwicklung .............................................. kleiner als 1 Ω
DES OHMMETERS EINE SPANNUNG VON MINDESTENS 6 VOLT AUFWEISEN, DA
ANDERENFALLS IN BEIDE RICHTUNGEN EIN UNENDLICHER WIDERSTAND
ANGEZEIGT WERDEN KÖNNTE.
R-875/885 -
BAUTEIL-PRÜFUNG
Heizt für 50 Sek.
ASYMMETRISCHER
GLEICHRICHTER
15
±
15% der Nenn-Ausgangsleistung
1000 g
T2°C
A
B
D2 D1
HS-GLEICH-
C
RICHTER
